29
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
中断检测
选择‘主菜单’后点击 ‘ ’按钮，中断检测．或者按下设备控制面板上的 ‘STOP’按钮中断检测.
通过模式
检测中会发生为适应前后工程的速度或者因其它状态需要对对象PCB检测工作进行保留的情况 ．
此时推荐使用通过模式.
- 软件通过模式: 选择‘主菜单’后点击 ‘ ’按钮，中断检测
- 硬件通过模式: 将硬件通过开关开启到 ‘ON’.
软件最小化
AOIGUI
若要将AOIGUI工作窗最小化，请点击共同菜单中的 ‘ ’ 按钮.
Review Station & AOI SPC
若要将Review Station工作窗最小化，请点击位于画面右侧上端的 ‘ ’ 图标.
关闭软件
AOIGUI
若要关闭SPC，请点击位于画面右侧上端的 ‘’图标.
Review Station & AOI SPC
若要关闭Review Station，请点击位于画面右侧上端的 ‘’图标..
30
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution

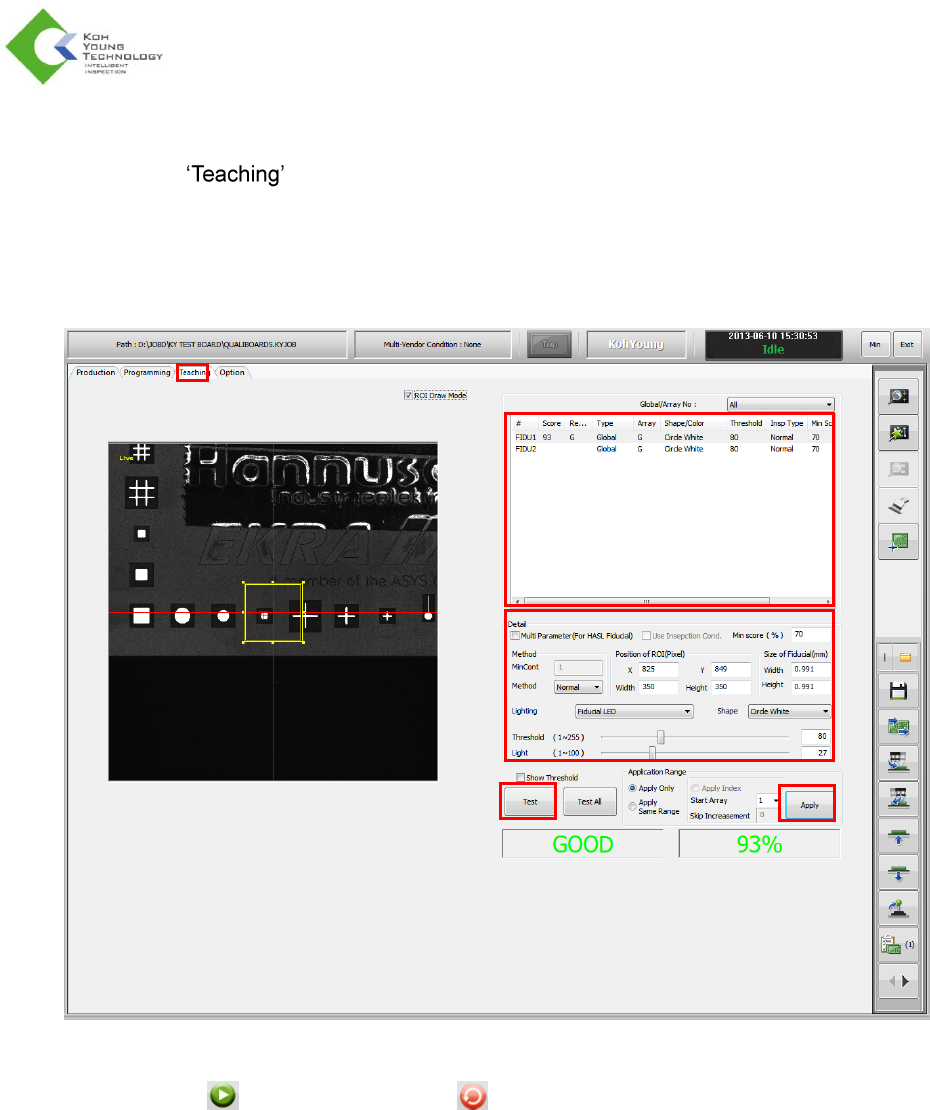

弹出Fiducial Error窗口时
1. 点击 按钮.
2. 在基准点列表上选择想要调整的基准点.
3. 确认所选项的详细信息后，请根据需要进行修改.
4. 按下‘测试’按钮，确认基准点的状态.
5. 若无异常，请点击 ‘应用’按钮，结束基准点设定.
‘开始’按钮未激活时
为进行检测的 ‘ ’ 按钮未激活时，点击 ‘ ’ 按钮.
31
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
快捷键
快捷键设定可更改．.
快捷键
说明
附加快捷键及说明
F2
重新检测
F3
重新检测(单一元件)
F4
‘Color 3D’ tab & ‘PCB’ tab 变更按钮
F5
View Mode 变更按钮
F6
3D & 2D 图片变更按钮
F7
‘PCB’ Tab的CAD信息窗口显示按钮
F9
‘Result Info’ tab & ‘PkgEdit’ tab变更按钮
Ctrl + D
CAD信息变更按钮
A: 应用
C: 取消
Ctrl + R
Location应用窗口显示按钮
R: CCW Location
应用按钮
A: 应用
C: 取消
Tab
‘Result Info’ tab & ‘Property’ tab 变更 按钮
