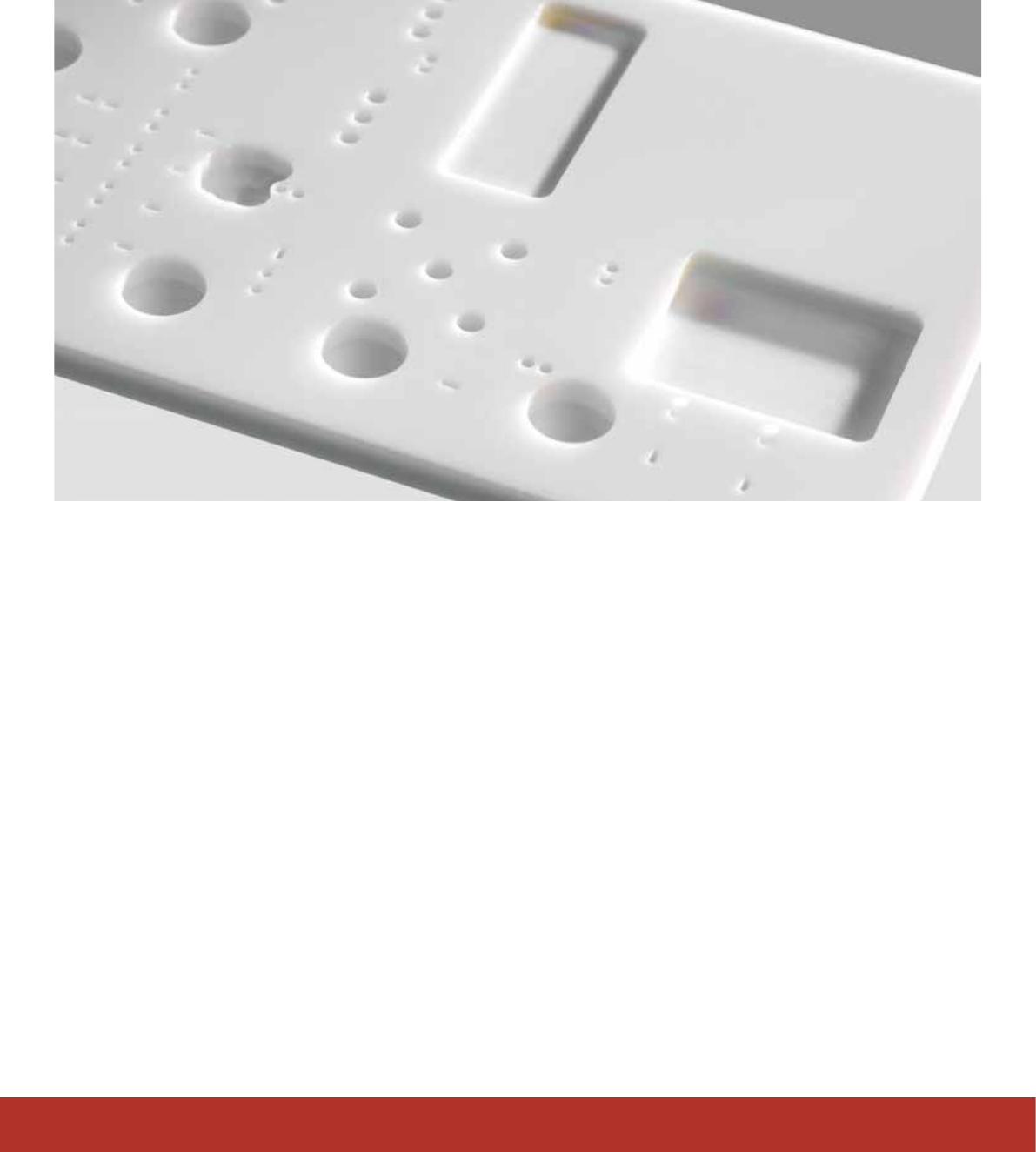

DEK PumpPrint ™／接着剤ステンシル
DEK PumpPrint ™テクノロジーにより、スクリーン印刷プラットフォームを使 用して、
多様な接着パターンを適切に印刷できます。
DEK PumpPrint ™／接着剤ステンシルは、ドットディスペンシング
システムの低速連続プロセスとは対照的に、1 回のストロークで接
着剤を印刷することができます。接着剤印刷によって、スループッ
トが飛躍的に向上し、サイクルタイムが一定化します。また、特定
のはんだ用途にも有効な DEK PumpPrint ™ステンシルは、スルー
ホール部品のリード線の周辺や深いパッケージベースへのはんだ
付けにも使用できます。
DEK PumpPrint ™／接着剤ステンシルはアクリル素材で標準的な
厚さは 1.0 ∼ 3.0mm ですが、特殊用途向けに最大 8mm のものも
提供しています。精密に機械加工された開口部を介して印刷すると、
75µm ∼ 1mm の高さの堆積を実現できます。特別に設計された
DEK PumpPrint ™ステンシルも DEK VectorGuard ™ Classic ステ
ンシルフレームシステムで使用できます。
特 徴 とメリット ：
■
従来の接着剤ディスペンシングと比較して、効率性、柔軟性が大
幅に向上
■
ノズル交換が不要
■
既存リソースの転用が可能
■
裏側のルーティングが、部品、カットされて固定されたスルーホー
ル部品のリード線、ペースト、はんだマスクを適切に処理
■
ステンシルは軽量かつ耐溶剤性
■
DEK VectorGuard ™ Classic ステンシルフレームシステムで使用
可能
15
DEK NanoUltra ステンシルコーティング
メリット ：
■
ステンシル裏側と開口部側面をコーティングし、印刷
性能を最適化
■
アンダーステンシルのクリーニング頻度の大幅な削減
によって、コスト節減とスループット向上を実現
■
0.6 未満のエリアレシオで優れた印刷解像度を実現
■
エリアレシオに応じて、転写効率が 10 ∼ 40% 向上
■
はんだペーストのブリッジを低減
■
はんだペーストの均一性を強化
■
透明なワイプオンナノコーティングではなく、着色コー
ティングによってカバー範囲を目視で確認可能
■
μ 厚のコーティングは、ワイプオンナノコーティングと
比較して長持ち
■
非イオン性、非導電性、化学的不活性
■
ECHA REACH、RoHS、RoHS 2 に準拠
■
推奨ステンシル素材：ファイングレイン、ステンレス
技術仕様
機能 値
外観 ゴールドまたはレッド
コーティング厚さ
2 ∼ 4μ
比重 @25C 1.5g/cm
3
静的接触角度、水 103 - 105°
静的接触角度、n- ヘキサデカン 62 - 64°
耐摩耗性、AS ™ D2486、イソプロピルアルコール > 2000 サイクル
耐摩耗性、AS ™ D2486、
イソプロピルアルコールベースのフラックス
> 2000 サイクル
鉛筆硬度 > 9 H
抵抗率 > 10 x 10
12
ohm-M
イオン性残基（ROSE）
NaCl 0μg/ liter
基板上のイオン性残基（受領時） 検出されず
基板上のイオン性残基（リフロー後） 検出されず
ステンシル製造プロセス完了時に使用される DEK NanoUltra のフラックスが 付 着しにくい
ステンシルコーティングは、ステンシルの裏側と開口部のコーティングによって、
材料の転写効率を最大化し、クリーニング性能を最適化します。
DEK NanoUltra STENCIL COATING（DEK NanoUltra ステンシルコーティング）
品番 製造元
SAP DEK
03137311 800109 ヨーロッパ製
03137312 800110 アメリカ製
16
|
プロセスサポート製品
|
ASM ステンシルとフレームテクノロジー
17
NanoClear
®
ステンシルコーティング
特 徴 とメリット ：
■
効率性の向上
-
クリーニング頻度の削減
-
より多くの生産や SPI に時間の割り当てが可能
■
コストの削減
-
クリーニングに使用する USC ファブリックと溶 剤 の
削減
-
ワイプ オンコ ー ティングより安 値
-
新しいステンシルや既存のステンシルへの適用が
容易
-
乾燥時に化学的に不活性化するため、ペーストと
の相互作用を回避
-
コーティング層を形成、カバーされていない箇所の
み付着するよう再塗布可能
-
REACH 準拠
-
ステンレス製ステンシルやニッケル製ステンシルに
対応
-
1 袋でステンシル 1 枚分（最大 29 x 29 インチ）を
コーティング
NanoClear
®
STENCIL COATING（NanoClear
®
ステンシルコーティング）
品番 製品名
SAP DEK
03128620 431800 NanoClear Wipes （1 箱 10 枚入り）
コスト効率の高いワイプ式のステンシルコーティング技術により、
フラックスが付着しにくい高性能ステンシルを実現します。
小型の開口部に対応できるように開発された NanoClear
®
コーティングは、
クリーニング効率を向上し、クリーニング頻度を削減できる独自のソリューションです。
機能的テール基が
フラックス を 反 発
ホスホン
酸塩ヘッド基が
ステンシルに結合
最大 5nm
