ASM DEK 用「 Narrow T ower （ナロータワー）」ツーリングプレート付き「 Narrow T ower 」サポートタワー既存のストックツーリングプレートを使用するか、またはツールに付属する新しいツーリングプレートを指定できます。 DEK 印刷機の場合、現在の標準的なマシン取り付けハードウェアは「 Na…

ツーリングの種類

1 次面：部品が取り付けられていない基板用で、通常はツールの

サポート面は平らな状態です。2 次面：部品が片側に実装された

基板用でサポート面には基板上の部品を回避するためのポケット

があります。

プロセスによりますが、1 次面要件にも使用できる 2 次面対応ツー

リングブロックを設計するほうが、多くの場合コスト効率が向上し

ます。

いずれのツーリング設計も、バキューム機能を追加することによっ

て、より効果的なサポート表面を実現できます。

技術仕様

データ形式ガーバー、HPGL、IGES、DXF、STEP、STL

仕上げオプション標準ツール仕上げ：サンドブラスト、自然仕上げ（ご要望に応じてその他の仕上げも可能）

ステンシルサポート ProFlow、スキージ、ジェッティング、その他 *

バキュームオプション対象装置に取り付けるバキュームオプションが必要

アルミニウム基板（標準サイズ）最大 550 x 270 x 50mm

表面平坦度 <0.05mm

アルミニウム基板（最大サイズ）最大 550 x 450 x 150mm

表面平坦度 <0.1mm

ASM 製品との互換性すべての ASM DEK 印刷機で使用可能なツーリングソリューション

ASM DEK 印刷機以外のためのツーリングソリューション MPM、EKRA、SIPLACE など（お問い合わせの際は、ご使用の機種をお知らせください）

1 次面ツーリングサポート（平面プレート）

1 次面と 2 次面をサポートする、ルーティングされた単一のツーリングプレート

（1 次面および 2 次面ツーリングプレート）

2 次面ツーリングサポート（ルーティングされた部品ポケット付き）

ツーリング

ステンシル基板

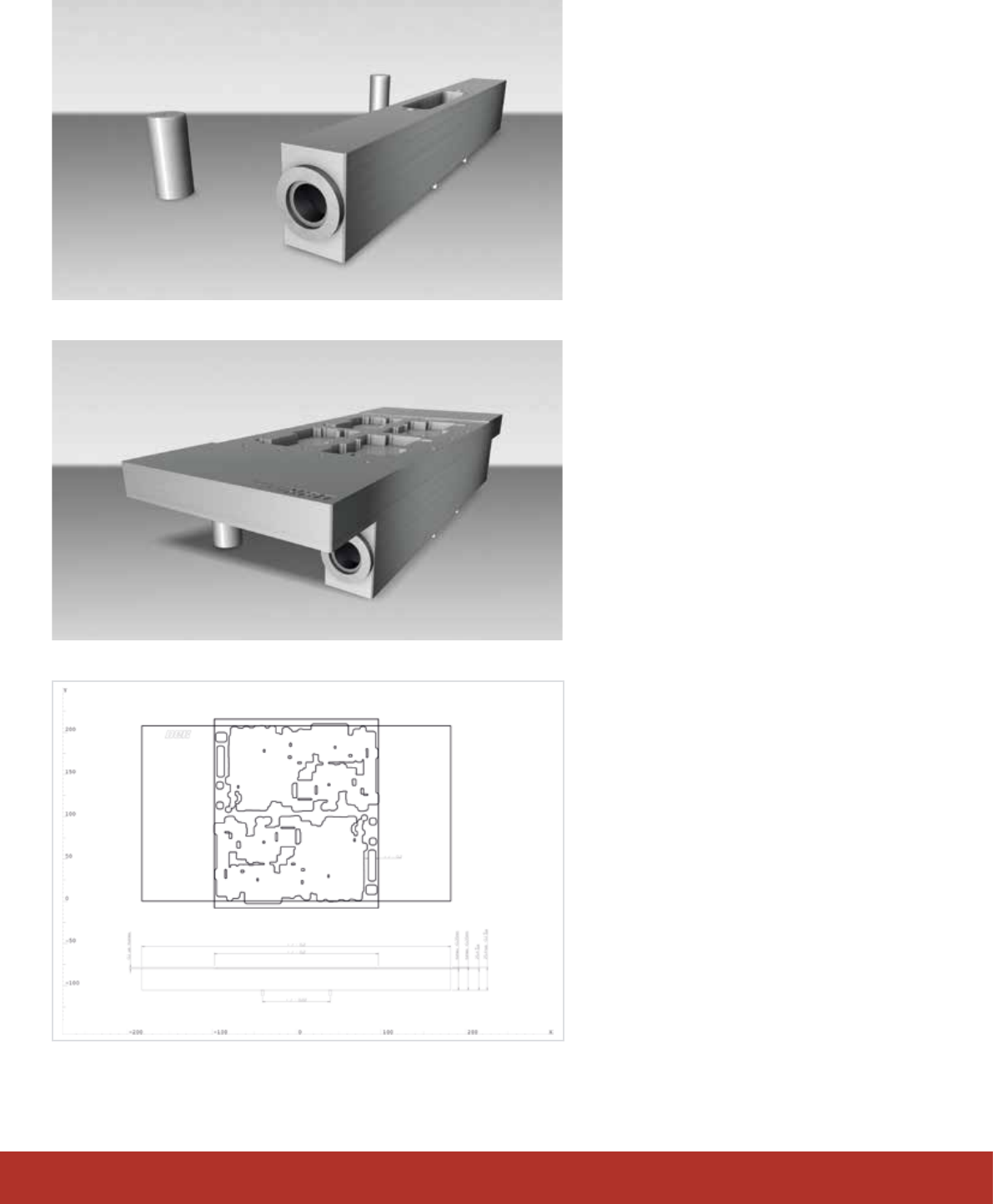

ASM DEK 用「Narrow Tower（ナロータワー）」

ツーリングプレート付き「Narrow Tower」

サポートタワー

既存のストックツーリングプレートを使用するか、また

はツールに付属する新しいツーリングプレートを指定で

きます。

DEK 印刷機の場合、現在の標準的なマシン取り付け

ハードウェアは「 Narrow Tower」と呼ばれます。これに

は、ツーリングプレートの背面に取り付けられた 2 本の

追加の支柱が付属しています。

必要に応じて、1 本のタワーを複数のツーリングプレー

トで使用できます。タワーには、ライジングテーブルと

連動する位置合わせピンが備わっていて、対象機器へ

の再現可能で正確な取り付けを実現します。

バキューム

標準的なバキューム機能が、ポケット、穴、またはチャ

ネルの形状でツーリングプレートに追加され、その後

サポートタワーにルーティングされます。

バキュームカップ、O リングシール、フラットガスケット、

カスタムシールを必要に応じてオプションとして設計に

適用できます。

ツーリング公差

標準的なツーリング製品の場合、左図に示す公差に従っ

て製造および検査が実施されます。

メリット

■

プロセスの安全性と制御性を向上

■

ステンシルの耐用期間の向上

■

クリーニング頻度の削減、PPH の向上

■

スキージ速度の向上

■

ブリッジの回避／削減

■

ペースト残留の回避／削減

■

生産ラインのダウンタイムの最小限化

■

印刷品質の向上

プロセスサポート製品

ASM 基板サポートソリューション

DEK 基板パレット

搬送パレット、フレックスパレット、シンギュレーションパレット

パレットを使用すると、標準的な印刷プロセスで、非常に小さい基板やフレキ

シブル基板、特殊形状の基板などの搬送や印刷が容易になります。ASM では、

特定の要件に応じて、任意の数量のパレットをカスタム設計したり製造したりで

きます。

通常、パレットはオーブンの高温に耐えられる Durastone 製ですが、ご要望に

応じて他の素材のパレットも提供可能です。

DEK ウェハーパレット

標準ウェハーパレット：バキューム溝を使用してウェハーを固定し保持する軽量

ウェハーパレット（約 4kg）。

精密ウェハーパレット：追加の搬送レールのアップグレードを必要とする大型パ

レット。高い平坦性を備えており、多孔性材料によってウェハーを支えながらバ

キュームを維持します。

標準パレットと精密パレットはどちらもウェハーシムによってウェハーを収納しま

す。厚さ 150 μ m 以上、直径 100 ∼ 300mm のウェハーに対応できます。ど

ちらのタイプのパレットにも、ウェハーを取り外すためのウェハーエジェクタピ

ンが装備されており、ウェハーハンドラーは印刷の前後にウェハーを処理でき

ます。ウェハーとパレットの間のインターフェースでウェハーを保護するウェハー

シールドオプションは、どちらのタイプのパレットにも組み込むことができます。

主なメリット：

■

一貫した平坦性、安定した印刷、プロセス制御

■

パレットのサイズ：400 x 400mm

■

ウェハーの直径：4 ／ 5 ／ 6 ／ 8 ／ 12 インチ（100 ∼ 300mm）

■

ウェハーの厚さ：150 ∼ 600µm

■

ウェハーは、搬送中はバキュームで固定され、自動および手動で操作可能。

■

カスタムソリューションを利用可能

■

データ形式：ガーバー、DXF、DWG

■

素材：Durastone、アルミニウム、焼結ステンレス鋼

DEK 基板パレットソリューション

モバイル電子機器、ウェアラブル、高密度コネクタ、LED ストリップなどの

小型電子機器の場合、フレキシブル基板、小型基板、特殊形状基板への印刷が

必要となります。このような用途では、安定して搬送するための固定パレットが

全 SMT プロセスを通して不可欠です。
