- 101 - 51. CLINCH UNIT COMPO NENTS (6) (CONVEYOR) クリンチユニット関係（６） （搬送） ３６ ３５ ３１ ２８ ３０ １６ １８ １７ １６ １８ １７ １５ ３５ ３３ ３４ ３２ ２９ １５ ４ ４ ３ ９ ９ ２ ３ ２ ７ ５ ８ １０ ８ ６ １１ １１ １２ １０ ４ ６ ７ ５ ４ １ １３ １５ ２７ １４ １９ ２０ １５ １５ １５ ２７ ２６ １４ １４ １９ ２…
- 100 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-13923 CONVEYOR_RAIL_R_ASM
コンベアレールＲ組
1
2 402-13783 CONV_SUPPORT_PLATE_CL
コンベアサポートプレートＣＬ
(1)
3 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(10)
4 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(8)
5 HX-0070600-00 MOUNT BASE
マウントベース
(9)
6 402-13941 CONVEYOR_RAIL_RC_ASM
コンベアレールＲＣ組
(1)
7 402-13786 RAIL_GUIDE_R_CL
レールガイドＲ＿ＣＬ
(1)
8 402-13785 CONNEYOR_RAIL_RC_CL
コンベアレールＲＣ＿ＣＬ
(1)
9 402-13922 CLAMP_CYLINDER_ASM
クランプシリンダ組
(1)
10 402-13777 CLAMP_CYLINDER
クランプシリンダ
(2)
11 402-13872 SCREW
皿小ねじ
(4)
12 401-64345 SPEED_CONTROLLER_ELB
スピードコントローラＥＬＢ
(4)
13 WP-0320516-KP WASHER 3.2X10X0.5
平座金 ３．２Ｘ１０Ｘ０．５
(4)
14 402-13846 JOINT_COLLAR_30_50
ジョイントカラー＿３０＿５０
(2)
15 402-13843 SCREW_M3_L6
スクリュー＿Ｍ３＿Ｌ６
(2)
16 402-13479 PCB CLAMP DOWN SENS F ASM
基板クランプダウンセンサＦ組
(1)
17 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(4)
18 E2123-721-000 PWB GUIDE PLATE F
ＰＷＢガイドプレートＦ
(2)
19 E2124-721-000 PWB GUIDE PLATE RA
ＰＷＢガイドプレートＲＡ
(2)
20 E2125-721-000 PWB GUIDE PLATE RB
ＰＷＢガイドプレートＲＢ
(2)
21 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(10)
22 E4105-729-0A0 SHAFT SUPPORT B ASM.
シャフトサポート組
(2)
23 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
24 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(4)
25 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(2)
26 SM-4041601-SC SCREW M4X0.7 L=16
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１６
(2)
27 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(4)
28 401-38303 RESIST_LIGHTEN_ROLLER_ASM
レイジストライテンローラ組
(2)
29 401-38182 ROLLER_SPACER
ローラスペーサ
(2)
30 402-13942 RAIL_PLATE_RL_ASM
レールプレートＲＬ組
(1)
31 WP-0320501-SC WASHER M3
平座金 Ｍ３
(1)
32 402-13842 CONVEYOR_RAIL_CL
コンベアレールＣＬ
(1)
33 402-13779 RAIL_PLATE_RL_CL
レールプレートＲＬ＿ＣＬ
(1)
34 400-00839 DRIVE_PULLEY_R_ASM
ドライブプーリＲ組
(1)
35 400-00840 DRIVE_PULLEY_R
ドライブプーリＲ
(1)
36 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
37 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(3)
38 402-13924 SUPPORT PLATE RL ASM
サポートプレートＲＬ組
(1)
39 402-13778 SUPPORT_PLATE_RL_CL
サポートプレートＲＬ＿ＣＬ
(1)
40 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(3)
41 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(3)
42 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(3)
43 E2055-721-000 PULLEY SPACER
プーリスペーサ
(1)
44 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリＢ組
(1)
45 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(2)
46 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
47 E3931-750-000 PULLEY WASHER
プーリ スラスト ワッシャ
(2)
48 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ×０．７ １種
(1)
49 SB-8200001-00 BEARING
ころがり軸受
(2)
50 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(3)
51 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(4)
52 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
53 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(2)
54 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
(1)
55 SM-6051002-TN SCREW
六角穴ボルト
(8)
56 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
57 WP-0430801-SC WASHER M4
平座金 Ｍ４
(1)
58 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(1)
59 401-38303 RESIST_LIGHTEN_ROLLER_ASM
レイジストライテンローラ組
(2)
60 SM-4041201-SC SCREW M4X0.7 L=12
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１２
(2)
61 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
62 HX-0034400-00 FIXED BASE
束線パーツ
(6)
63 SL-4030591-SC SCREW M3 L=5
座金付きなべ小ねじ Ｍ３ Ｌ＝５
(6)
64 402-13925 RAIL_PLATE_RR_ASM
レールプレートＲＲ組
(1)
65 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
66 402-13842 CONVEYOR_RAIL_CL
コンベアレールＣＬ
(1)
67 402-13845 RAIL_PLATE_RR_CL
レールプレートＲＲ＿ＣＬ
(1)
68 400-00839 DRIVE_PULLEY_R_ASM
ドライブプーリＲ組
(2)
69 400-00840 DRIVE_PULLEY_R
ドライブプーリＲ
(1)
70 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
71 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(3)
72 401-37181 SUPPORT PLATE RR ASM
サポートプレートＲＲ組
(1)
73 401-36816 SUPPORT_PLATE_RR
サポートパネルＲＲ
(1)
74 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(6)
75 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(6)
76 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(6)
77 E2055-721-000 PULLEY SPACER
プーリスペーサ
(1)
78 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリＢ組
(1)
79 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(3)
80 E2160-721-000 PULLEY FLANGE
プーリフランジ
(2)
81 E3931-750-000 PULLEY WASHER
プーリ スラスト ワッシャ
(4)
82 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ×０．７ １種
(2)
83 SB-8200001-00 BEARING
ころがり軸受
(2)
84 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(6)
85 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(4)
86 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
87 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(2)
88 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
(2)
89 SM-6051002-TN SCREW
六角穴ボルト
(8)
90 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(3)
91 WP-0430801-SC WASHER M4
平座金 Ｍ４
(2)
92 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(2)
93 401-38303 RESIST_LIGHTEN_ROLLER_ASM
レイジストライテンローラ組
(2)
94 SM-4041201-SC SCREW M4X0.7 L=12
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１２
(2)
95 401-37167 GUIDE_SHAFT_ASM_L
ガイドシャフト組Ｌ
4
96 SL-6052042-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(1)
97 401-36819 GUIDE_SHAFT_L
ガイドシャフトＬ
(1)
98 WP-0501046-SC WASHER 5 X 14 X 1
平座金 ５Ｘ１４Ｘ１
(2)
99 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(1)
100 SL-6052092-TN SCREW
座金付き六角穴ボルト
4
101 401-36817 RAIL_STAND_RL
レールスタンドＲＬ
1
102 401-36818 RAIL_STAND_RR
レールスタンドＲＲ
1
- 101 -

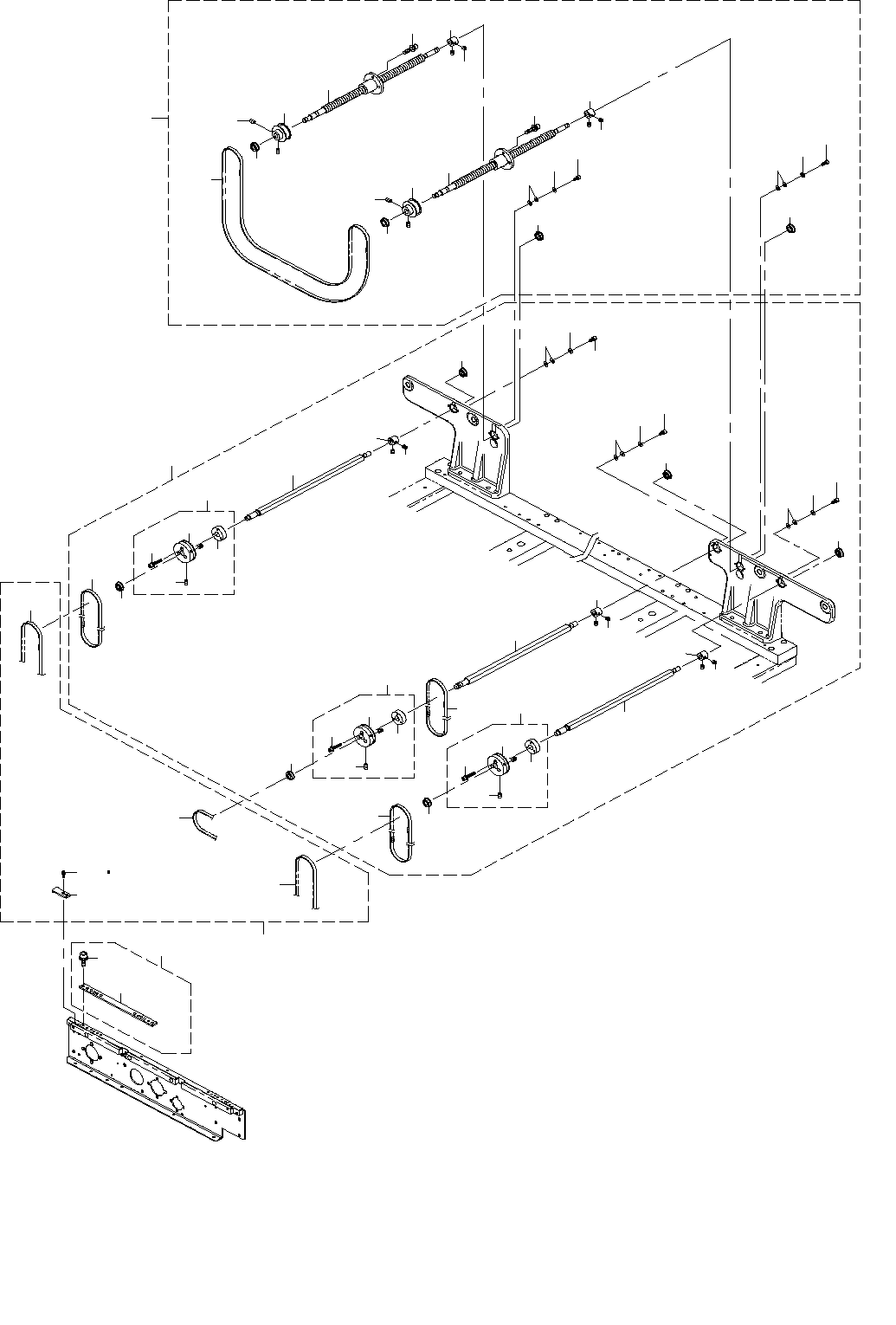

51.CLINCH UNIT COMPONENTS (6) (CONVEYOR)
クリンチユニット関係（６）（搬送）
３６
３５
３１
２８
３０
１６
１８
１７
１６
１８
１７
１５
３５
３３
３４
３２
２９
１５
４
４
３
９
９
２
３
２
７
５
８
１０
８
６
１１
１１
１２
１０
４
６
７
５
４
１
１３
１５
２７
１４
１９
２０
１５
１５
１５
２７
２６
１４
１４
１９
２０
１９
２０
１６
１８
１７
２１
２３
２５
２２
２４
２２
２５
２３
２４
２１
２２
２５
２３
２４
２１
- 102 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-13943 SCREW_SHAFT_ASM
スクリュウシャフト組
1
2 400-15578 SCREW SHAFT(L)
スクリュシャフト（Ｌ）
(2)
3 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
(8)
4 SB-1080002-00 BEARING
ころがり軸受
(4)
5 WP-0320500-SF WASHER 3.2X7X0.5
平座金小形丸 Ｍ３
(8)
6 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(4)
7 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(4)
8 E2141-721-000 STOPPER COLLAR
ストッパカラー
(2)
9 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(4)
10 E2156-721-000 PULLEY A
プーリ Ａ
(2)
11 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(4)
12 402-13782 BELT
ベルト
(1)
13 400-54803 DRIVE SHAFT ASM L(6)
ドライブシャフト組Ｌ（６）
1
14 E2152-721-000 DRIVE SHAFT C
ドライブシャフト Ｃ
(3)
15 SB-1080002-00 BEARING
ころがり軸受
(6)
16 WP-0320500-SF WASHER 3.2X7X0.5
平座金小形丸 Ｍ３
(12)
17 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(6)
18 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(6)
19 E2141-721-000 STOPPER COLLAR
ストッパカラー
(3)
20 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(6)
21 400-00849 DRIVE_PULLEY_F_ASM
ドライブプーリＦ組
(3)
22 400-00850 DRIVE_PULLEY_F
ドライブプーリＦ
(1)
23 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
24 400-00851 MOTOR_PULLEY_B
モータプーリＢ
(1)
25 SL-6031642-TN SCREW M3 L=16
座金付き六角穴ボルト Ｍ３ Ｌ＝１６
(3)
26 400-01005 DRIVE BELT C(L)
ドライブベルトＣ（Ｌ）
(1)
27 400-46033 DRIVE BELT S(6)
ドライブベルトＳ（６）
(2)
28 400-00860 PWB_GUIDE_ASM
ＰＷＢガイド組
1
29 400-00861 PWB_GUIDE_U
ＰＷＢガイドＵ
(8)
30 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(16)
31 400-01068 CONVEYOR BELT ASM(L)
コンベアベルト組（Ｌ）
1
32 E2046-725-000 PWB INNER
ＰＷＢインナ
(12)
33 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(8)
34 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(16)
35 400-00863 CONVEYOR_BELT_S
コンベアベルトＳ
(4)
36 400-01070 CONVEYOR BELT C(L)
コンベアベルトＣ（Ｌ）
(2)
