- 102 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 402-13943 SCREW_SHAFT_ASM スクリュウシャフト組 1 2 400-15578 SCREW SHAFT(L) スクリュシャフト（Ｌ） (2) 3 SL-6041692 -TN SCREW M4 L=16 座金付き六角穴ボルト Ｍ４ Ｌ＝１６ (8) 4 SB-1080002- 00 BEARING…
- 101 -
51.CLINCH UNIT COMPONENTS (6) (CONVEYOR)
クリンチユニット関係（６）（搬送）
３６
３５
３１
２８
３０
１６
１８
１７
１６
１８
１７
１５
３５
３３
３４
３２
２９
１５
４
４
３
９
９
２
３
２
７
５
８
１０
８
６
１１
１１
１２
１０
４
６
７
５
４
１
１３
１５
２７
１４
１９
２０
１５
１５
１５
２７
２６
１４
１４
１９
２０
１９
２０
１６
１８
１７
２１
２３
２５
２２
２４
２２
２５
２３
２４
２１
２２
２５
２３
２４
２１
- 102 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-13943 SCREW_SHAFT_ASM
スクリュウシャフト組
1
2 400-15578 SCREW SHAFT(L)
スクリュシャフト（Ｌ）
(2)
3 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
(8)
4 SB-1080002-00 BEARING
ころがり軸受
(4)
5 WP-0320500-SF WASHER 3.2X7X0.5
平座金小形丸 Ｍ３
(8)
6 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(4)
7 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(4)
8 E2141-721-000 STOPPER COLLAR
ストッパカラー
(2)
9 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(4)
10 E2156-721-000 PULLEY A
プーリ Ａ
(2)
11 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(4)
12 402-13782 BELT
ベルト
(1)
13 400-54803 DRIVE SHAFT ASM L(6)
ドライブシャフト組Ｌ（６）
1
14 E2152-721-000 DRIVE SHAFT C
ドライブシャフト Ｃ
(3)
15 SB-1080002-00 BEARING
ころがり軸受
(6)
16 WP-0320500-SF WASHER 3.2X7X0.5
平座金小形丸 Ｍ３
(12)
17 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(6)
18 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(6)
19 E2141-721-000 STOPPER COLLAR
ストッパカラー
(3)
20 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(6)
21 400-00849 DRIVE_PULLEY_F_ASM
ドライブプーリＦ組
(3)
22 400-00850 DRIVE_PULLEY_F
ドライブプーリＦ
(1)
23 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
24 400-00851 MOTOR_PULLEY_B
モータプーリＢ
(1)
25 SL-6031642-TN SCREW M3 L=16
座金付き六角穴ボルト Ｍ３ Ｌ＝１６
(3)
26 400-01005 DRIVE BELT C(L)
ドライブベルトＣ（Ｌ）
(1)
27 400-46033 DRIVE BELT S(6)
ドライブベルトＳ（６）
(2)
28 400-00860 PWB_GUIDE_ASM
ＰＷＢガイド組
1
29 400-00861 PWB_GUIDE_U
ＰＷＢガイドＵ
(8)
30 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(16)
31 400-01068 CONVEYOR BELT ASM(L)
コンベアベルト組（Ｌ）
1
32 E2046-725-000 PWB INNER
ＰＷＢインナ
(12)
33 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(8)
34 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(16)
35 400-00863 CONVEYOR_BELT_S
コンベアベルトＳ
(4)
36 400-01070 CONVEYOR BELT C(L)
コンベアベルトＣ（Ｌ）
(2)
- 103 -

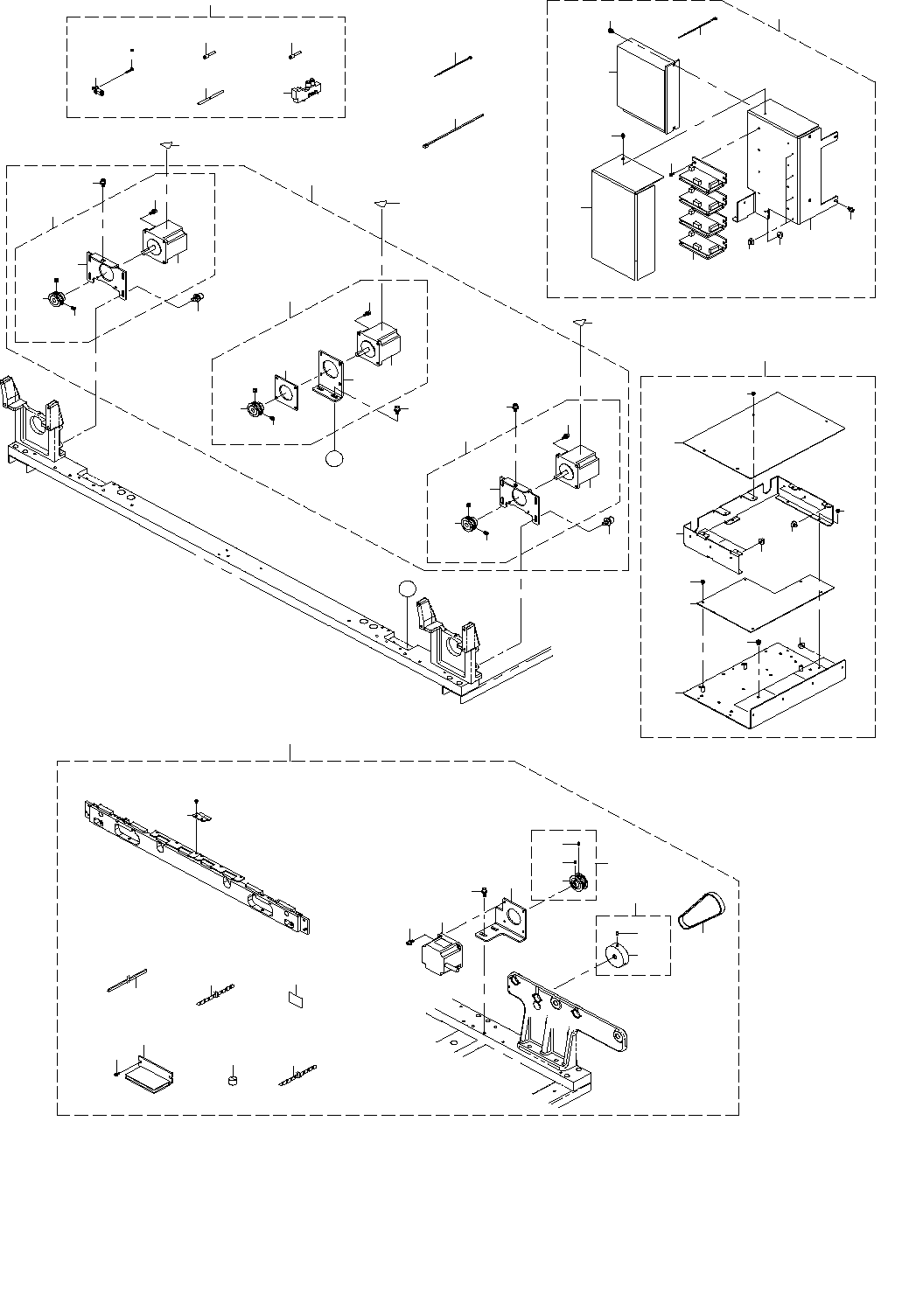

52.CLINCH UNIT COMPONENTS (7) (CONVEYOR)
クリンチユニット関係（７）（搬送）
３９
１３
１６
１５
１２
４
２
１７
１４
１７
２
１２
１５
１６
１３
Ａ
３
１１
９
１０
８
５
Ａ
６
４
１
７０
７０
７０
７
１４
１９
２０
２１
２２
２３
２３
２４
２６
２８
２７
１８
２５
３１
３２
３３
３４
３５
３６
３７
３７
３７
３８
２９
３０
４０
４２
４３
４４
４７
４６
４５ ４８
４１
６９
６５
６４
６３
６８
６６
６７
５７
５０
６１
５９
６０
５８
５４
５５
６２
５２
５３
５６
５１
４９
