- 89 - 45.LEAD CORRECT JI G BASE COMPONENTS リード矯正治具ベース関係 ５ ５ ４ ３ ６ ３３ ２５ ３２ １７ ２４ ３３ ３４ ３４ ９ １６ ８ ７ ２ １
- 88 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-14193 3DS_ELEC_DEVICE_ASM
３ＤＳ電装組
1
2 402-14194 3DS_CPU BOARD_BOX_ASM
３Ｄ ＣＰＵボードボックス組
(1)
3 402-05765 CPU BOARD
ＣＰＵボード
(1)
4 HX-0002600-00 GUIDE RAIL
ガイドレール
(2)
5 400-97423 CPCI BACK BOARD
ＣＰＣＩ バックボード
(1)
6 SL-4851091-SC SCREW M2.5 L=10
座金付きなべ小ねじ Ｍ２．５ Ｌ＝１０
(4)
7 401-33048 FAN MOTOR ASM
ファンモータ組
(1)
8 400-93510 Y_FAN_GUARD_C
ファンガード６０
(1)
9 SL-4042591-SC SCREW M4 L=25
座金付きなべ小ねじ Ｍ４ Ｌ＝２５
(4)
10 402-14195 3D_VCS_PCB_BOX
３Ｄ＿ＶＣＳ＿基板ボックス
(1)
11 401-32928 COPLA_PCB_COVER
コプラ基板カバー
(1)
12 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
13 402-14196 3D_VCS_BOX_ASM_BR
３Ｄ＿ＶＣＳボックス取付ブラケット
(1)
14 HX-0035400-00 SPACER
スペーサ
(2)
15 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
16 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(1)
17 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(1)
18 402-14197 3DS_PSU_ASM
３Ｄ 電源組
(1)
19 HX-0070500-00 POWER SUPPLY
パワーサプライ
(1)
20 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
21 HA-0052700-0E CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
22 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
23 HX-0067100-0A GROMMET
グロメット
(0.1)
24 HX-0070600-0A MOUNT BASE
マウントベース
(2)
25 401-32932 COPLA_POWER_BRACKET
コプラ電源ブラケット
(1)
26 SD-0640246-SP SHOULDER SCREW D=6.35 H=2.4
段ねじ Ｄ＝６．３５ Ｈ＝２．４
(1)
27 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
28 401-32931 COPLA_POWER_COVER
コプラ電源カバー
(1)
29 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
(2)
30 SD-0640246-SP SHOULDER SCREW D=6.35 H=2.4
段ねじ Ｄ＝６．３５ Ｈ＝２．４
(1)
31 402-14199 3D_VCS_POWER_STAY
３Ｄ＿ＶＣＳ＿電源ユニット取付ステイ
(1)
32 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(1)
33 SL-6040692-TN SCREW M4 L=6
座金付き六角穴ボルト Ｍ４ Ｌ＝６
(2)
34 402-15941 3D_SCREEN_PLATE
３Ｄスクリーンプレート
1
- 89 -

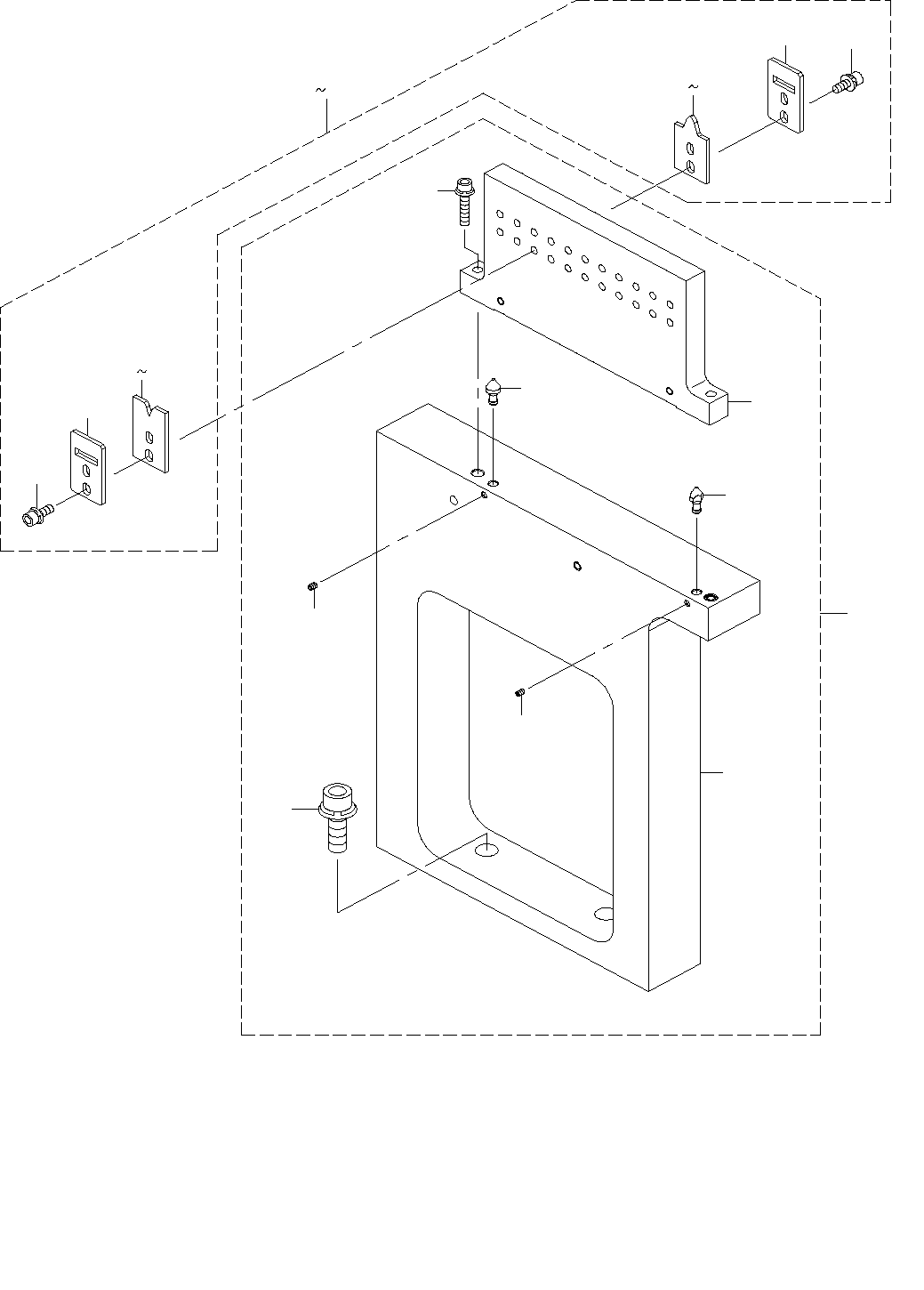

45.LEAD CORRECT JIG BASE COMPONENTS
リード矯正治具ベース関係
５
５
４
３
６
３３
２５
３２
１７ ２４
３３
３４
３４
９ １６
８
７
２
１
- 90 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-13413 LEAD_CORRECT_JIG_BASE_ASM
リード矯正ジグベース
1
2 401-65096 LEAD_CORRECT_JIG_FIX_BASE
リード矯正冶具ベース
(1)
3 401-56188 LOCATE_PIN_A
位置決めピンＡ
(1)
4 401-56189 LOCATE_PIN_B
位置決めピンＢ
(1)
5 SM-8020302-TP SCREW M2X0.4 L=3
止めねじ Ｍ２Ｘ０．４ Ｌ＝３
(2)
6 401-65098 LEAD_CORRECT_JIG_ATTACH_BLOCK
リード矯正冶具取付ベース
(1)
7 SL-6031692-TN SCREW M3 L=16
座金付き六角穴ボルト Ｍ３ Ｌ＝１６
(2)
8 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト Ｍ６ Ｌ＝２０
(2)
9 401-76201 LEAD_CORRECT_JIG_001_ASSY
リード矯正冶具＿００１組＿ＬＰ２．５ φ０．５
1
10 401-76202 LEAD_CORRECT_JIG_002_ASSY
リード矯正冶具＿００２組＿ＬＰ３．５ φ０．５
1
11 401-76203 LEAD_CORRECT_JIG_003_ASSY
リード矯正冶具＿００３組＿ＬＰ５．０ φ０．５５
1
12 401-76204 LEAD_CORRECT_JIG_004_ASSY
リード矯正冶具＿００４組＿ＬＰ５．０ φ０．８
1
13 401-76205 LEAD_CORRECT_JIG_005_ASSY
リード矯正冶具＿００５組＿ＬＰ７．５ φ０．６
1
14 401-76206 LEAD_CORRECT_JIG_006_ASSY
リード矯正冶具＿００６組＿ＬＰ７．５ φ０．８
1
15 401-76207 LEAD_CORRECT_JIG_007_ASSY
リード矯正冶具＿００７組＿ＬＰ１０．０ φ０．６
1
16 401-76208 LEAD_CORRECT_JIG_008_ASSY
リード矯正冶具＿００８組＿ＬＰ１０．０ φ０．８
1
17 401-76209 EXTEND_LEAD_CORRECT_JIG_001_T15
リード拡大矯正治具＿００１＿ｔ１５＿ＬＰ２．５ φ０．５
(1)
18 401-76211 EXTEND_LEAD_CORRECT_JIG_002_T15
リード拡大矯正治具＿００２＿ｔ１５＿ＬＰ３．５ φ０．５
(1)
19 401-76213 EXTEND_LEAD_CORRECT_JIG_003_T15
リード拡大矯正治具＿００３＿ｔ１５＿ＬＰ５．０ φ０．５５
(1)
20 401-76215 EXTEND_LEAD_CORRECT_JIG_004_T15
リード拡大矯正治具＿００４＿ｔ１５＿ＬＰ５．０ φ０．８
(1)
21 401-76217 EXTEND_LEAD_CORRECT_JIG_005_T15
リード拡大矯正治具＿００５＿ｔ１５＿ＬＰ７．５ φ０．６
(1)
22 401-76219 EXTEND_LEAD_CORRECT_JIG_006_T15
リード拡大矯正治具＿００６＿ｔ１５＿ＬＰ７．５ φ０．８
(1)
23 401-76221 EXTEND_LEAD_CORRECT_JIG_007_T15
リード拡大矯正治具＿００７＿ｔ１５＿ＬＰ１０．０ φ０．６
(1)
24 401-76223 EXTEND_LEAD_CORRECT_JIG_008_T15
リード拡大矯正治具＿００８＿ｔ１５＿ＬＰ１０．０ φ０．８
(1)
25 401-76210 SHRINK_LEAD_CORRECT_JIG_001_T15
リード縮小矯正治具＿００１＿ｔ１５＿ＬＰ２．５ φ０．５
(1)
26 401-76212 SHRINK_LEAD_CORRECT_JIG_002_T15
リード縮小矯正治具＿００２＿ｔ１５＿ＬＰ３．５ φ０．５
(1)
27 401-76214 SHRINK_LEAD_CORRECT_JIG_003_T15
リード縮小矯正治具＿００３＿ｔ１５＿ＬＰ５．０ φ０．５５
(1)
28 401-76216 SHRINK_LEAD_CORRECT_JIG_004_T15
リード縮小矯正治具＿００４＿ｔ１５＿ＬＰ５．０ φ０．８
(1)
29 401-76218 SHRINK_LEAD_CORRECT_JIG_005_T15
リード縮小矯正治具＿００５＿ｔ１５＿ＬＰ７．５ φ０．６
(1)
30 401-76220 SHRINK_LEAD_CORRECT_JIG_006_T15
リード縮小矯正治具＿００６＿ｔ１５＿ＬＰ７．５ φ０．８
(1)
31 401-76222 SHRINK_LEAD_CORRECT_JIG_007_T15
リード縮小矯正治具＿００７＿ｔ１５＿ＬＰ１０．０ φ０．６
(1)
32 401-76224 SHRINK_LEAD_CORRECT_JIG_008_T15
リード縮小矯正治具＿００８＿ｔ１５＿ＬＰ１０．０ φ０．８
(1)
33 401-65107 LEAD_CORRECT_JIG_CLAMP_PLATE
リード矯正治具クランププレート
(2)
34 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(4)
