- 49 - 25. PWB CONVEYOR COMPONENTS (4) 基板搬送関係（４） １９ １９ ２２ ２０ ２６ ２３ ３２ ２１ ２４ ２５ ３７ ３５ ３４ ３６ ３８ ２１ ３２ ３３ ２８ ２９ ３０ ３１ １ １７ １５ １６ １２ １８ ３ １３ １４ １３ ３ １２ １６ １５ １７ Ａ １１ １０ ７ ５ ６ ４ Ａ ８ １８ ２ ２７ ２７ ２７ ９ １４ ４０ ４１ ４２ ４３ ４４ ４４ ４５ ４７ …
- 48 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00860 PWB GUIDE ASM
基板ガイド組
1
2 400-00861 PWB GUIDE U
基板ガイドＵ
(8)
3 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(16)
4 400-01003 SCREW SHAFT ASM(L)
スクリュウシャフト組（Ｌ）
1
5 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(4)
6 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(4)
7 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(4)
8 E2141-721-000 STOPPER COLLAR
ストッパカラー
(2)
9 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(4)
10 E2156-721-000 PULLEY A
プーリ Ａ
(2)
11 WP-0320500-SF WASHER M3
平座金小形丸 Ｍ３
(8)
12 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
(8)
13 E2146-721-000 TIMING BELT
タイミングベルト
(1)
14 SB-1080002-00 SIDE BEARING
サイドベアリング
(4)
15 400-15578 SCREW SHAFT(L)
スクリュウシャフト（Ｌ）
(2)
16 400-54803 DRIVE SHAFT ASM L(6)
ドライブシャフト組Ｌ（６）
1
17 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(6)
18 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(6)
19 E2152-721-000 DRIVE SHAFT C
ドライブシャフトＣ
(3)
20 400-46033 DRIVE BELT S(6)
ドライブベルトＳ（６）
(2)
21 400-00849 DRIVE PULLEY F ASM
ドライブプーリＦ組
(3)
22 SL-6031642-TN SCREW
座金付き六角穴ボルト
(3)
23 400-00850 DRIVE PULLEY F
ドライブプーリＦ
(1)
24 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
25 400-00851 MOTOR PULLEY B
モータプーリＢ
(1)
26 SB-1080002-00 SIDE BEARING
サイドベアリング
(6)
27 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(6)
28 E2141-721-000 STOPPER COLLAR
ストッパカラー
(3)
29 400-01005 DRIVE BELT C(L)
ドライブベルトＣ（Ｌ）
(1)
30 WP-0320500-SF WASHER M3
平座金小形丸 Ｍ３
(12)
31 400-01068 CONVEYOR BELT ASM(L)
搬送ベルト組（Ｌ）
1
32 E2046-725-000 PWB INNER
基板インナ
(12)
33 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(8)
34 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(16)
35 400-00863 CONVEYOR BELT S
搬送ベルトＳ
(4)
36 400-01070 CONVEYOR BELT C(L)
搬送ベルトＣ（Ｌ）
(2)
- 49 -

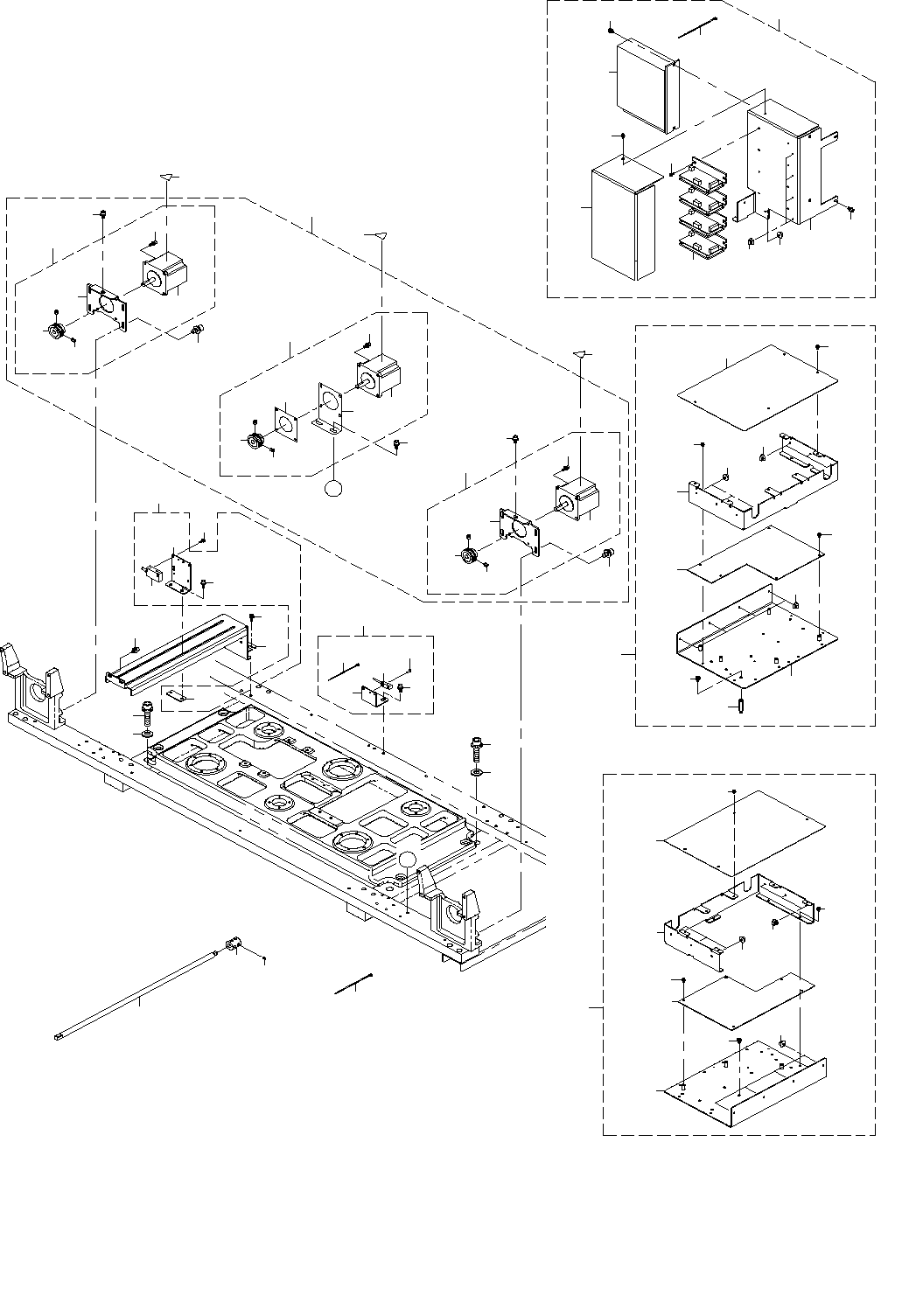

25.PWB CONVEYOR COMPONENTS (4)
基板搬送関係（４）
１９
１９
２２
２０
２６
２３
３２
２１
２４
２５
３７
３５
３４
３６
３８
２１
３２
３３
２８
２９
３０
３１
１
１７
１５
１６
１２
１８
３
１３
１４
１３
３
１２
１６
１５
１７
Ａ
１１
１０
７
５
６
４
Ａ
８
１８
２
２７
２７
２７
９
１４
４０
４１
４２
４３
４４
４４
４５
４７
４９
４８
３９
４６
５２
５３
５４
５５
５６
５７
５８
５８
５８
５９
５０
７０
６６
６１
６４
６５
６８
６７
６２
５１
６９
６９
６９
６３
６０
- 50 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-13944 RAIL SUPPORT L
レールサポートＬ
1
2 401-37168 CONVEYOR_MOTOR_ASM
搬送モータ組
1
3 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(8)
4 401-37169 CONVEYOR_MOTOR_C_ASM
搬送モータＣ組
(1)
5 400-00870 MOTOR PULLEY C
モータプーリ Ｃ
(1)
6 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
(3)
7 400-00869 MOTOR ADJUST PLATE
モータアジャストプレート
(1)
8 400-48075 JOINT MOTOR ASM
ジョイントモータ組
(1)
9 SL-6041642-TN SCREW
座金付き六角穴ボルト
(4)
10 400-01009 MOTOR BRAKET C(L)
モータブラケットＣ（Ｌ）
(1)
11 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(2)
12 401-37170 CONVEYOR_MOTOR_LR_ASM
搬送モータＬＲ組
(2)
13 400-48075 JOINT MOTOR ASM
ジョイントモータ組
(2)
14 SL-6041242-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
15 400-00870 MOTOR PULLEY C
モータプーリ Ｃ
(1)
16 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
(3)
17 400-46034 MOTOR BRACKET S(6)
ばね座金Ｓ（６）
(1)
18 SL-6051492-TN SCREW M5 L=14
座金付き六角穴ボルト Ｍ５ Ｌ＝１４
(2)
19 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
4
20 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
2
21 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
4
22 402-06718 WAIT_SENSOR_UNIT
ウェイトセンサユニット
1
23 401-10110 WAIT_SENSOR_BR
ウェイトセンサＢＲ
(1)
24 E2169-721-000 HOLD PLATE
ホールドプレート
(1)
25 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(2)
26 402-05760 WAIT STOP COUT SENS ASM
ウェイトストップＣＯＵＴセンサ組
(1)
27 CM-3003000-02 HIGH TEMPARATURE CAUTION LABEL 2 (25)
高温注意シール２（２５）
3
28 402-06579 HANDLE_SHAFT_J1
ハンドルシャフトＪ１
1
29 EA-9500B01-00 CABLE BAND
束線バンド
40
30 400-13197 CONVEYOR COUPLING
搬送カプリング
1
31 SM-8050502-TP SCREW M5 L=5
止めねじ
4
32 SL-6104042-TN SCREW M10 L=40
座金付き六角穴ボルト Ｍ１０ Ｌ＝４０
4
33 402-06687 BU_HOME_SENSOR_BRACKET_ASM
ＢＵホームセンサブラケット組
1
34 EA-9500B01-00 CABLE BAND
束線バンド
(1)
35 401-29042 AWC/BU ORG SENSOR CABLE ASM
ＡＷＣ／ＢＵ 原点センサワイヤー組
(1)
36 401-36833 BU_SENSOR_BRACKET
ＢＵセンサブラケット
(1)
37 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ２．６ Ｌ＝８
(1)
38 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(2)
39 402-06719 DRIVER_UNIT
ドライバユニット
1
40 402-06511 CONV_DRIVER_BASE
搬送ドライバベース
(1)
41 HX-0068900-00 UNIT
装置
(1)
42 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
43 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(3)
44 HX-0070600-00 MOUNT BASE
マウントベース
(5)
45 EA-9500B01-00 CABLE BAND
束線バンド
(5)
46 402-06512 CONV_DRIVER_COVER
搬送ドライバカバー
(1)
47 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
48 HM-0013200-00 STEPPING MOTOR
モータドライバ
(3)
49 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(3)
50 402-06720 CONVEYOR_PCB_R_ASM
搬送基板Ｒ組
1
51 402-06513 CONV_PWB_BASE_J1
搬送基板ベースＪ１
(1)
52 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(5)
53 401-28875 CONVEYOR PCB ASM
搬送基板組
(1)
54 401-83075 PWB_COVER_SIDE
基板カバーサイド
(1)
55 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(5)
56 401-83076 PWB_COVER_TOP
基板カバートップ
(1)
57 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(3)
58 HX-0070600-00 MOUNT BASE
マウントベース
(10)
59 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
60 402-06721 CONVEYOR_PCB_L_ASM
搬送基板Ｌ組
1
61 402-06513 CONV_PWB_BASE_J1
搬送基板ベースＪ１
(1)
62 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(5)
63 HX-0033900-0A SPACER
スペーサ
(4)
64 401-28875 CONVEYOR PCB ASM
搬送基板組
(1)
65 401-83075 PWB_COVER_SIDE
基板カバーサイド
(1)
66 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(5)
67 401-83076 PWB_COVER_TOP
基板カバートップ
(1)
68 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(3)
69 HX-0070600-00 MOUNT BASE
マウントベース
(10)
70 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
