- 45 - 23. PWB CONVEYOR COMPONENTS (2) 基板搬送関係（２） ５ ８ ９ ９ ８ ７ ６ ４ ３５ ３７ ４５ ４７ ４３ １ Ｂ ４６ ４４ ２ ４０ ４１ ３８ ３９ ４９ ４８ ３７ ３６ ４９ ４８ １７ ４ ３１ ２８ ３１ ２９ ２４ ３ １４ １６ １８ ２２ ２３ ２１ １０ １０ ３０ ２７ ２６ ２５ ２１ ２０ １９ １２ １３ ７ ９ ８ ７ １１ １５ ４２ ４３ ４２ ３４…
- 44 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-06689 CONVEYOR_RAIL_F_ASM
搬送レールＦ組
1
2 402-06716 BASE BAR ASM
ベースバー組
(1)
3 400-01038 BASE BAR R(L)
ベースバーＲ（Ｌ）
(1)
4 400-01039 BASE BAR F(L)
ベースバーＦ（Ｌ）
(1)
5 400-70087 BASE BAR S(L)
ベースバーＳ（Ｌ）
(2)
6 400-00996 BASE BAR SS(L)
ベースバーＳＳ（Ｌ）
(2)
7 SL-6084092-TN SCREW M8 L=40
座金付き六角穴ボルト Ｍ８ Ｌ＝４０
(8)
8 SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ６ Ｌ＝３５
(8)
9 HX-0029400-00 FIXED BASE
固定ベース
(13)
10 HX-0034400-00 FIXED BASE
束線パーツ
(2)
11 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(15)
12 400-00802 RAIL STAND CL
レールスタンド ＣＬ
(1)
13 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(2)
14 400-00805 RAIL STAND CR
レールスタンド ＣＲ
(1)
15 400-46032 RAIL STAND F(L)
レールスタンドＦ（Ｌ）
(2)
16 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(4)
17 SL-6041492-TN SCREW
座金付き六角穴ボルト
(4)
18 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(2)
19 401-37175 CONVEYOR_RAIL_FC_ASM
搬送レールＦＣ組
(1)
20 401-38178 RAIL_GUIDE_F_L
レールガイドＦ＿Ｌ
(1)
21 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(2)
22 401-38179 CONVEYOR_RAIL_FC
搬送レールＦＣ
(1)
23 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
24 E2123-721-000 PWB GUIDE PLATE F
基板ガイドプレートＦ
(4)
25 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(12)
26 400-00812 RAIL GUIDE SHAFT
レールガイドシャフト
(2)
27 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
28 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(4)
29 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(4)
30 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(4)
31 E4105-729-0A0 SHAFT SUPPORT B ASM.
シャフトサポート組
(2)
32 401-38303 RESIST_LIGHTEN_ROLLER_ASM
レイジストライテンローラ組
(2)
33 401-38182 ROLLER_SPACER
ローラスペーサ
(2)
34 SM-4041601-SC SCREW M4X0.7 L=16
なべ小ねじ Ｍ４ Ｌ＝１６
(2)
35 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プ−リ（組）
(2)
36 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(2)
37 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
38 401-37173 RAIL_PLATE_FL_ASM
レールプレートＦＬ組
(1)
39 401-38183 CONVEYOR_RAIL
搬送レール
(1)
40 401-36811 RAIL_PLATE_FL
レールプレートＦＬ
(1)
41 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(4)
42 E2012-721-000 ADJUST PLATE
アジャストプレート
(1)
43 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
44 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(2)
45 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
46 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(2)
47 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリＢ組
(4)
48 E2055-721-000 PULLEY SPACER
プーリスペーサ
(4)
49 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
(4)
50 WP-0430801-SC WASHER M4
平座金 Ｍ４
(4)
51 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(4)
52 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(4)
53 401-38303 RESIST_LIGHTEN_ROLLER_ASM
レイジストライテンローラ組
(2)
54 SM-4041201-SC SCREW M4X0.7 L=12
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１２
(2)
55 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
56 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(4)
57 401-37174 RAIL_PLATE_FR_ASM
レールプレートＦＲ組
(1)
58 E2055-721-000 PULLEY SPACER
プーリスペーサ
(6)
59 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
(6)
60 WP-0430801-SC WASHER M4
平座金 Ｍ４
(6)
61 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(6)
62 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(6)
63 401-38183 CONVEYOR_RAIL
搬送レール
(1)
64 E2012-721-000 ADJUST PLATE
アジャストプレート
(1)
65 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
66 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(2)
67 401-36812 RAIL_PLATE_FR
レールプレートＦＲ
(1)
68 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(4)
69 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
70 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(2)
71 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリＢ組
(6)
72 401-38303 RESIST_LIGHTEN_ROLLER_ASM
レイジストライテンローラ組
(2)
73 SM-4041201-SC SCREW M4X0.7 L=12
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１２
(2)
74 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
75 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(4)
76 400-00831 PULLEY BRAKET L ASM
プーリブラケットＬ組
(1)
77 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
78 SM-6052502-TN SCREW
六角穴ボルト
(2)
79 400-00976 PULLEY BRAKET
プーリブラケット
(1)
80 E2157-721-000 PULLEY B
プーリ Ｂ
(1)
81 E2016-715-000 IDLER PULLEY
アイドラプーリ
(1)
82 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
(4)
83 E2018-715-000 PULLEY SLEEVE
プーリスリーブ
(2)
84 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(6)
85 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ５
(2)
86 400-00832 PULLEY BRAKET R ASM
プーリブラケット Ｒ 組
(1)
87 SM-6052502-TN SCREW
六角穴ボルト
(2)
88 400-00976 PULLEY BRAKET
プーリブラケット
(1)
89 E2016-715-000 IDLER PULLEY
アイドラプーリ
(1)
90 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
(4)
91 E2018-715-000 PULLEY SLEEVE
プーリスリーブ
(2)
92 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(6)
93 E2157-721-000 PULLEY B
プーリ Ｂ
(1)
94 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ５
(2)
95 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
96 SL-6041492-TN SCREW
座金付き六角穴ボルト
(2)
97 SL-6041492-TN SCREW
座金付き六角穴ボルト
(2)
98 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
- 45 -

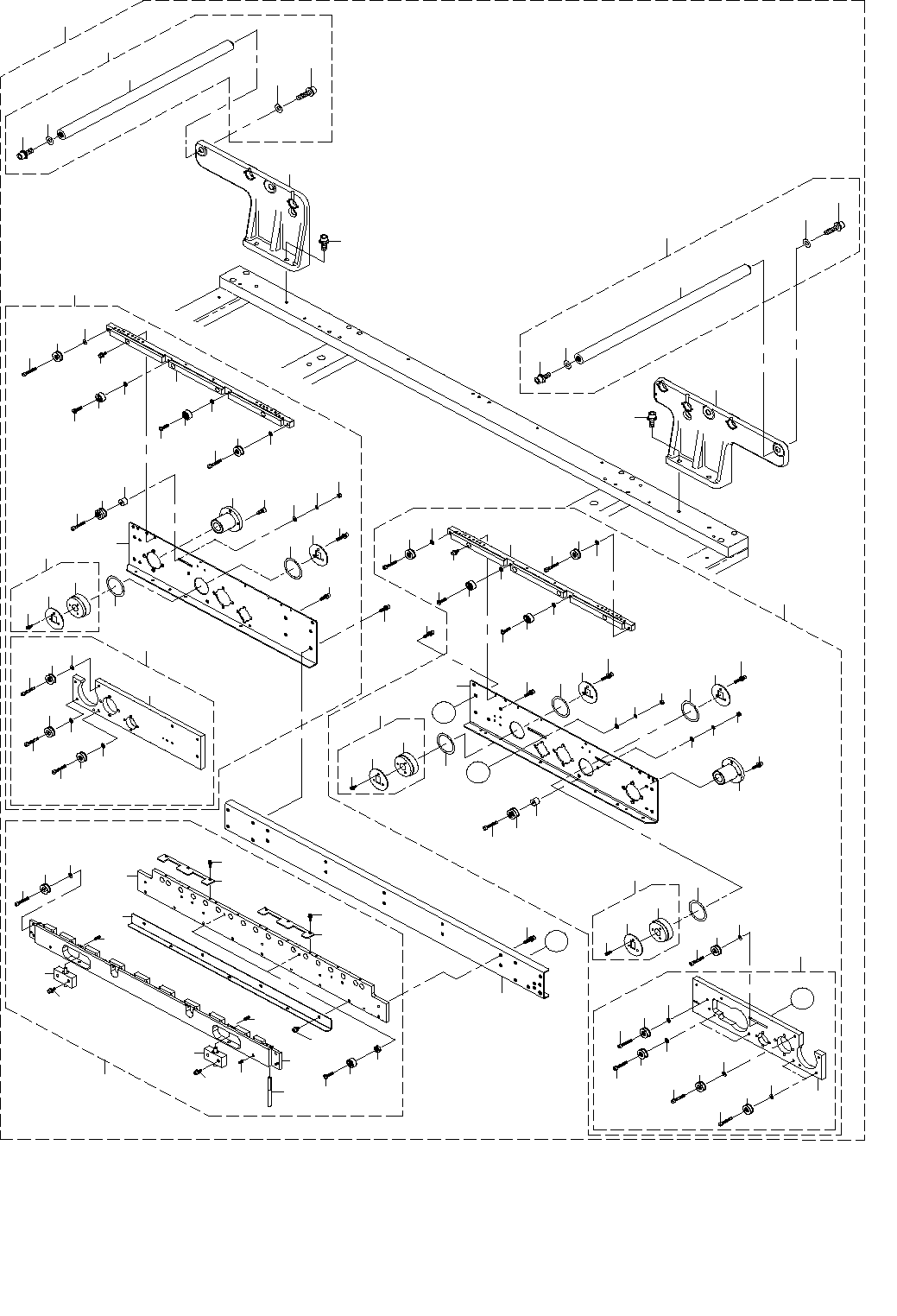

23.PWB CONVEYOR COMPONENTS (2)
基板搬送関係（２）
５
８
９
９
８
７
６
４
３５
３７
４５
４７
４３
１
Ｂ
４６
４４
２
４０
４１
３８
３９
４９
４８
３７
３６
４９
４８
１７
４
３１
２８
３１
２９
２４
３
１４
１６
１８
２２
２３
２１
１０
１０
３０
２７
２６
２５
２１
２０
１９
１２
１３
７
９
８
７
１１
１５
４２
４３
４２
３４
３２
３３
３４
３２
３３
３０
５０
５２
５１
５３
８５
８４
９０
９１
８９
９２
９１
９３
７１
５５
５７
７３
７４
５７
７３
７４
８９
９２
８７
９６
９０
９１
９１
９３
８６
８８
８４
８３
８５
８３
７９
６９
７０
５４
５４
６３
６２
９５
５４
６８
６７
６６
６５
５４
７７
７６
７８
７７
７６
７８
７６
７８
７７
７８
６０
７５
６５
６４
６１
６２
６３
８０
７７
８２
９４
５６
６９
７０
６６
６７
６８
６１
５８
５９
６０
８１
７６
７２
Ａ
Ｂ
Ａ
- 46 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-37176 CONVEYOR_RAIL_R_ASM
搬送レールＲ組
1
2 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(10)
3 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
4 401-37178 RAIL_PLATE_RL_ASM
レールプレートＲＬ組
(1)
5 401-37179 SUPPORT PLATE RL ASM
サポートプレートＲＬ組
(1)
6 401-36815 SUPPORT_PLATE_RL
サポートパネルＲＬ
(1)
7 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(3)
8 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(3)
9 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(3)
10 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(2)
11 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリＢ組
(1)
12 E2055-721-000 PULLEY SPACER
プーリスペーサ
(1)
13 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
(1)
14 WP-0430801-SC WASHER M4
平座金 Ｍ４
(1)
15 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(1)
16 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(1)
17 400-00839 DRIVE PULLEY R ASM
ドライブプーリＲ組
(1)
18 400-00840 DRIVE PULLEY R
ドライブプーリＲ
(1)
19 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
20 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(3)
21 E3931-750-000 PULLEY WASHER
プーリスラストワッシャ
(2)
22 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
23 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(3)
24 SB-8200001-00 BEARING
ころがり軸受
(2)
25 401-36813 RAIL_PLATE_RL
レールプレートＲＬ
(1)
26 401-38183 CONVEYOR_RAIL
搬送レール
(1)
27 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(4)
28 SM-6051002-TN SCREW
六角穴ボルト
(8)
29 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
30 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(2)
31 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
32 401-38303 RESIST_LIGHTEN_ROLLER_ASM
レイジストライテンローラ組
(2)
33 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
34 SM-4041601-SC SCREW M4X0.7 L=16
なべ小ねじ Ｍ４ Ｌ＝１６
(2)
35 401-37177 CONVEYOR_RAIL_RC_ASM
搬送レールＲＣ組
(1)
36 401-38179 CONVEYOR_RAIL_FC
搬送レールＦＣ
(1)
37 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
38 400-00812 RAIL GUIDE SHAFT
レールガイドシャフト
(2)
39 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
40 401-10109 SAFETY BAR
安全バー
(2)
41 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
42 E2123-721-000 PWB GUIDE PLATE F
基板ガイドプレートＦ
(4)
43 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(12)
44 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(4)
45 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(4)
46 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(4)
47 401-36825 RAIL_GUIDE_R
レールガイドＲ
(1)
48 E4105-729-0A0 SHAFT SUPPORT B ASM.
シャフトサポート組
(2)
49 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(2)
50 401-38303 RESIST_LIGHTEN_ROLLER_ASM
レイジストライテンローラ組
(2)
51 401-38182 ROLLER_SPACER
ローラスペーサ
(2)
52 SM-4041601-SC SCREW M4X0.7 L=16
なべ小ねじ Ｍ４ Ｌ＝１６
(2)
53 401-37180 RAIL_PLATE_RR_ASM
レールプレートＲＲ組
(1)
54 E3931-750-000 PULLEY WASHER
プーリスラストワッシャ
(4)
55 401-38183 CONVEYOR_RAIL
搬送レール
(1)
56 SB-8200001-00 BEARING
ころがり軸受
(2)
57 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(2)
58 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリＢ組
(1)
59 E2055-721-000 PULLEY SPACER
プーリスペーサ
(1)
60 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
(2)
61 WP-0430801-SC WASHER M4
平座金 Ｍ４
(2)
62 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(2)
63 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(2)
64 SM-6051002-TN SCREW
六角穴ボルト
(8)
65 400-00839 DRIVE PULLEY R ASM
ドライブプーリＲ組
(2)
66 400-00840 DRIVE PULLEY R
ドライブプーリＲ
(1)
67 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
68 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(3)
69 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(6)
70 E2160-721-000 PULLEY FLANGE
プーリフランジ
(2)
71 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(4)
72 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
73 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(2)
74 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
75 401-37181 SUPPORT PLATE RR ASM
サポートプレートＲＲ組
(1)
76 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(6)
77 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(6)
78 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(6)
79 401-36816 SUPPORT_PLATE_RR
サポートパネルＲＲ
(1)
80 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(1)
81 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(1)
82 401-36814 RAIL_PLATE_RR
レールプレートＲＲ
(1)
83 401-38303 RESIST_LIGHTEN_ROLLER_ASM
レイジストライテンローラ組
(2)
84 SM-4041201-SC SCREW M4X0.7 L=12
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１２
(2)
85 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
86 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(2)
87 401-36817 RAIL_STAND_RL
レールスタンドＲＬ
(1)
88 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(2)
89 401-37167 GUIDE_SHAFT_ASM_L
ガイドシャフト組Ｌ
(4)
90 SL-6052042-TN SCREW
座金付き六角穴ボルト
(1)
91 WP-0501046-SC WASHER 5 X 14 X 1
平座金 ５Ｘ１４Ｘ１
(2)
92 401-36819 GUIDE_SHAFT_L
ガイドシャフトＬ
(1)
93 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(1)
94 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
95 401-46998 CONVEYOR_SUPPORT_PLATE
搬送サポートプレート
(1)
96 401-36818 RAIL_STAND_RR
レールスタンドＲＲ
(1)
