NPM-W2 2014.1216
- 77 -
5.8 基板信息通信功能(标准功能)
在生产线先端的设备进行标记识别，与下游侧的设备传接信息。
通过使用传送到下游侧设备的信息，能够缩短时间。
■ 不良标记的通信
在生产线先端的设备识别不良标记，与下游侧设备传接不良标记的信息。
下游侧的设备，能够缩短不良标记的识别时间。
第 1 台 第 2 台以后
第 2 台以后，根据从上游传送来的信息，
跳过不良标记。
※ 对象设备: NPM-W2/ W
■ 图形标记的通信
在生产线先端的设备识别图形标记，与下游侧设备传接补正值的信息。
下游侧设备，只需识别主标记，能够缩短基板识别时间。
第 1 台 第 2 台以后
第 2 台以后，根据主标记的识别结果和上游侧传送来的信息，
进行补正。
※ 对象设备: NPM-W2/ W
全点识别 只识别主标记
※ 从 NPM 系列以外的设备接收基板信息时，需要个别商讨。
有关详细情况请咨询。
合格品
不良品
NPM-W2 2014.1216
- 78 -
6. 其他标准规格

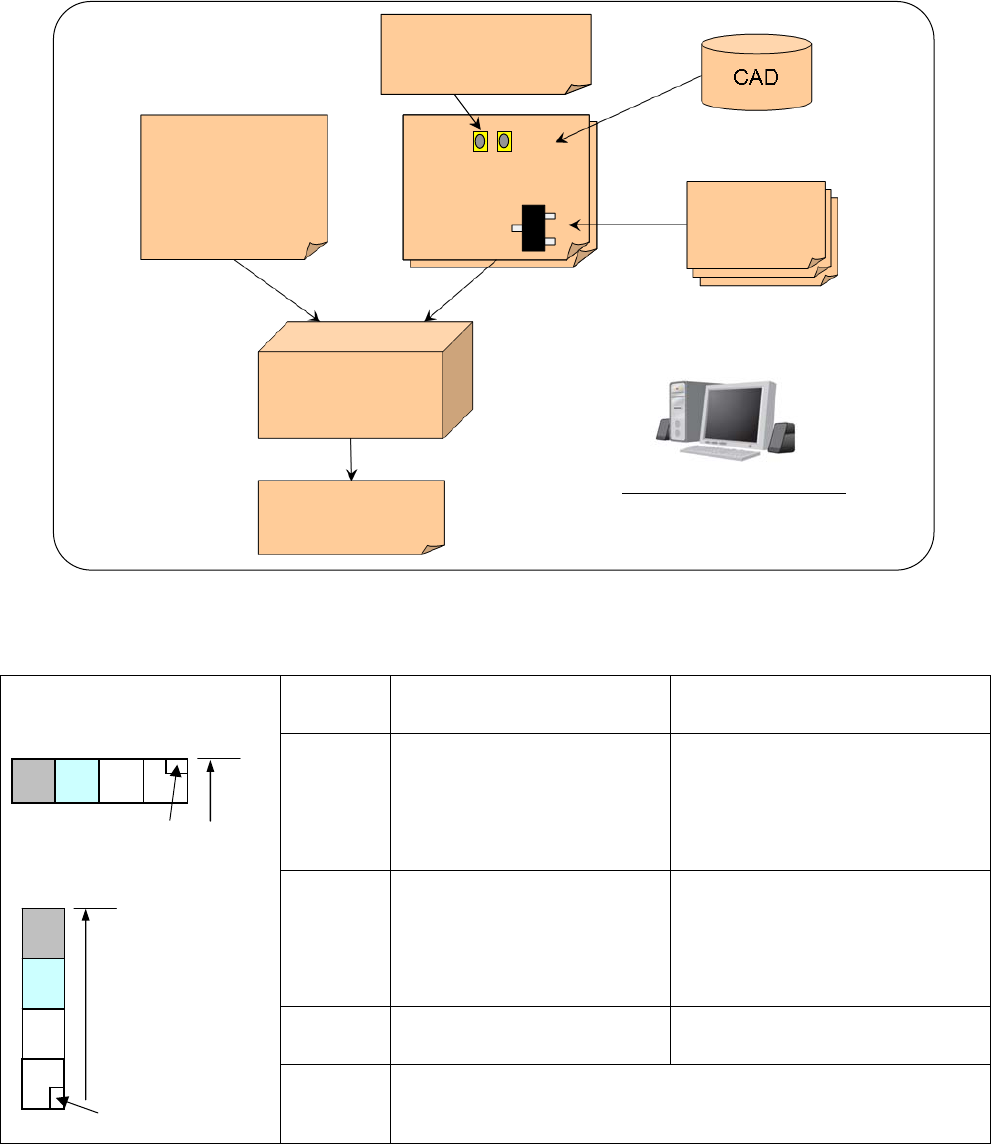

6.1 程序功能
数据编制都是在数据编制系统 NPM-DGS 进行。在 NPM-DGS 作成的生产数据，通过 FA 电脑下载于设备。
但是，部分数据修正也可在机器主体上进行。
在设备主体修正的数据以及校正内容被保存，可以再利用。
※ NPM-DGS 用的硬件，请客户准备。(NPM-DGS 是其他产品。)
有关 NPM-DGS 的详细情况，请参照别册的「NPM-DGS 规格说明书」。
6.2 信号塔
信号灯的颜色和亮灯标准
信号灯
颜色
分 类 亮灯标准
红色 紧急停止错误
・ 马达等的轴异常
・ 空气压力下降
・ 基板支撑部异常
・ 贴装头故障
・ 编带故障 等
黄色 中途停止错误
・ 吸着错误
・ 贴装错误
・ 基板传送错误
・ 元件用完
・ 吸嘴更换错误 等
绿色 运转中
自动运转等动力为 ON 时
(但是，红色和黄色闪烁时熄灯)
蓝色或者
红色
连接的设备中，成为瓶颈的设备(循环时间最长的设备)蓝色灯亮。
另外，按紧急停止开关，红色灯亮。
※ 亮灯规格，可以变更设定。
设备设定
PCB 数据
元件数据
最佳化
生产数据
标准
:
横置
距离地面
1 514 mm
红
黄
绿
(
蓝色或者红色
)
红
黄
绿
距离地面
1 629 mm
也可以纵置。
高度从地面起是
1 629 mm
。
(
蓝色或者红色
)
数据编制系统 NPM-DGS
网板 Gerber 数据
(锡膏检查时)
NPM-W2 2014.1216
- 79 -

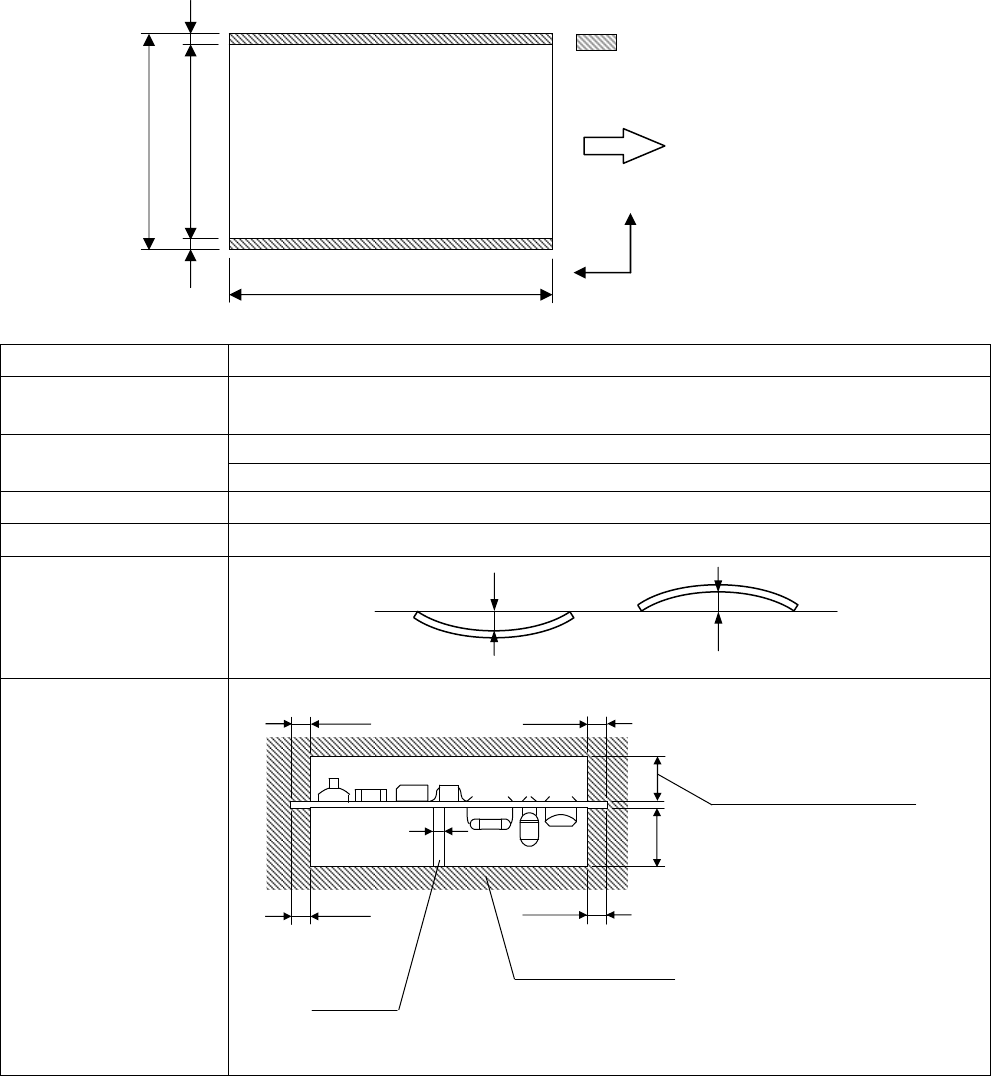

7. 印刷基板设计基准
7.1 印刷基板规格概要
■ 单轨传送带规格
项 目 规 格
基板尺寸
50 × 50 mm ~ 750 × 550 mm
※ 基板为 L 350 mm 以下时，可以夹钳 2 张基板。
贴装/ 检查可能范围
50 × 44 mm ~ 750 × 544 mm
※ 有关点胶范围的详细情况请参照「4.4 有关点胶范围的限制」。
基板厚度
0.3 mm ~ 8.0 mm
基板重量 3.0 kg以下
※1
基板弯曲容许
基板断面
贴装前基板状态
※1 基板重量(包括载体重量)超过 3.0 kg 的情况时，请另行联络。
※2 使用支撑销自动更换功能的情况时，支撑销形状、销的配置条件等有异。
详细请参阅「9. 选购件: 支撑销的自动更换」。
※ 有关陶瓷基板的对应请另行联络。
禁止有元件的范围
16
吸嘴贴装头
: 6.5 mm
12
吸嘴贴装头
: 6.5 mm
8
吸嘴贴装头
: 12 mm
3
吸嘴贴装头
: 30 mm
点胶头
: 28 mm
支撑销
※
2
(
设置在与反面元件距离隔开
2 mm
以上的位置。
)
28 mm
3 mm
3 mm
3 mm
φ
3
3 mm
Max. 0.5 mm
Max. 0.5 mm
Y
X
固定侧
禁止有元件
(
或者锡膏等
)
的范围
3 mm
50 mm ~ 750 mm
3 mm
50 mm ~ 550 mm
44 mm ~ 544 mm
流向
