NPM-W2 2014.1216 - 86 - A-1 选择必须的选购件。 On-site FA 电脑 HUB ・ 在 NPM-W2 生产线为必须项目。 (1 套 / 生产线 ) ・ 有关详细情况请参考「 4.5 生产线构成」。 Factory 机器整体 单轨传送带 ・ 这是在基板的搬送位置，各停止位置进行固定的单轨传送带。 ※ 不 附属基板支撑块、支撑销。 Factory 机器整体 双轨传送带 ・ 进行基板传送、在停止位置固定的双轨传…
NPM-W2 2014.1216
- 85 -
No. 目的/功能 选购件名称 对应分类
C
1
希望更换贴装头。
・
预备贴装头
・
预备吸嘴交换器
Customer
工作台
・ 预备多功能识别照相机: 类型 1/ 2/ 3
・
预备侧面照明
On-site
工作台
2 希望补正基板高度(弯曲)，提高贴装、点胶品质。
・
高度传感器
On-site
工作台
・ 高度传感器的校正治具
Customer
-
3
希望在独立机种切换时交换台车。 ・ 独立机种切换对应单元
Factory
工作台
4
提高轻量 16 吸嘴贴装头的性能
・ ±0.025 mm
贴装对应
・ 03015
贴装对应
On-site
工作台
5
希望在传送带上整列排出 NG 元件。 ・ 元件排出传送带
Customer
工作台
6
希望在卸下工作头的状态下进行生产。
・
无工作头附件
・
安全盖
Customer -
7 管理和保管拆卸下的贴装头。 ・ 贴装头台(可放 2 个贴装头)
Customer
8 希望缩短机种切换时间。
・
支援站
On-site
-
・ 供料器安装治具
・
薄型供料器用附件
・
薄型供料器用电源连接器
Customer -
9 希望使用 PanaCIM-EE 的各种功能。 ・ PanaCIM-EE 对应(许可证)
On-site
-
10 希望进行高效率切换作业。 ・ 自动切换机种(许可证)
On-site
-
11 希望防止交换时的错误安装。
・
元件校对(许可证)
On-site
-
・ 有线扫描器
Factory
工作台
・ 扫描器支架
On-site
机器整体
12 希望机种切换时的准备作业效率化。 ・ 供料器准备导向
On-site
-
13 希望有效使用现在使用中的用户系统。 ・ 上位通信(许可证)
Customer -
14 希望运用编带供料器自由配置功能。
・
元件校对(许可证)
・
支援站: 元件校对类型
On-site
-
15
希望交换检查头。
希望进行锡膏检查、元件检查。
・
预备 2D 检查头
・
检查头对应单元
On-site
工作台
・ 安全盖
Customer
工作台
16
通过检查头(锡膏检查)的计测数据可以控制工程，
从而提高实装品质。
・ APC
系统对应(许可证)
Customer -
17 希望使用已有的印刷后检查机实现 APC 系统。
・
其他厂家检查机界面软件(许可证)
On-site -
・ APC 系统对应(许可证)
Customer
-
18
希望变更为点胶头。
・
预备点胶头
Customer
工作台
・ 点胶嘴
Customer
-
・ 预备试点胶单元
・
预备擦拭站
・
安全盖
Customer
工作台
・ 精度验证用成套治具
・
预备螺旋式吐出单元
Customer -
19 希望进行转印实装。
・
通用型转印装置
・
膜厚计量规
Customer
-
・ 供料器用空气供给单元
On-site
工作台
D
1
通过定期维修保养，保持设备状态。
・
注油组件
・
维护治具
・
吸嘴座清扫治具
Customer
-
2 根据需要进行校准作业。
・
精度验证用成套治具
・
标准校准成套治具
・
主体调整用成套治具
・
面补正治具
Customer -
3 希望卸下和交换贴装头。 ・ 单元交换工具
Customer -
4 希望进行智能供料器的维护作业。 ・ 智能供料器检查装置
Customer
-
NPM-W2 2014.1216
- 86 -
A-1
选择必须的选购件。
On-site
FA
电脑
HUB
・ 在 NPM-W2 生产线为必须项目。(1 套/生产线)
・ 有关详细情况请参考「4.5 生产线构成」。
Factory

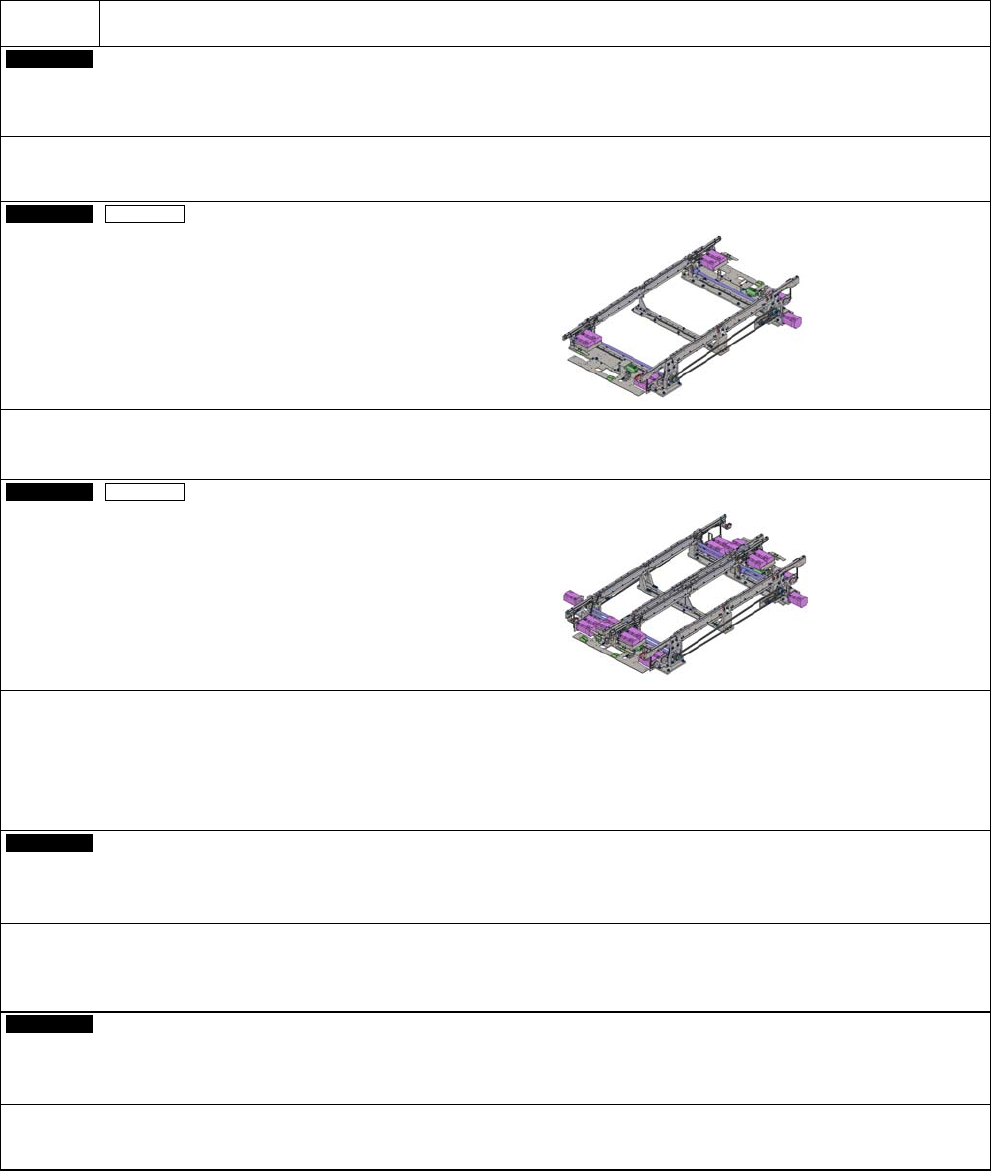

机器整体
单轨传送带
・ 这是在基板的搬送位置，各停止位置进行固定的单轨传送带。
※ 不附属基板支撑块、支撑销。
Factory
机器整体
双轨传送带
・ 进行基板传送、在停止位置固定的双轨传送带。
・ 双轨传送带规格是，在一侧的导轨进行元件贴装，在另一侧导轨可以替换基板，所以基板替换的时间实际上是 0，能够提
高生产率。
・ 各导轨可以生产同类型基板以及异类型基板。
※ 不附属基板支撑块、支撑销。
On-site
上游延长传送带
(L=300 mm):
单轨传送带
上游延长传送带
(L=300 mm):
双轨传送带
・ 为了确保传送开口部的安全，在生产线最前端的 NPM-W2，必须选择此项目。
・ L 220 mm 以上的基板可以在设备内待机。(Max. L 510 mm)
・ NPM-W2 之间有延长传送带时，最大 L 750 mm 的基板可以待机。
On-site
下游延长传送带
(L=300 mm):
单轨传送带
下游延长传送带
(L=300 mm):
双轨传送带
・ 为了确保传送开口部的安全，在生产线最后端的 NPM-W2，必须选择此项目。
・ L 220 mm 以上的基板可以在设备内待机。(Max. L 510 mm)
NPM-W2 2014.1216
- 87 -
A-2
希望根据用途选择元件识别单元。
On-site
工作台
多功能识别照相机
:
类型
1
・ 进行元件吸着时的位置和角度的偏移补正。
・ 请必须在贴装头选择的工作台选择。
・ 详细请参照「4.7 识别单元构成」。
On-site
工作台
多功能识别照相机
:
类型
2
(
类型
1 +
元件厚度测定功能
)
・ 在「类型 1」附加元件厚度测定功能。
・ 测定元件厚度(登记芯片数据、反馈于贴装高度)，检测出立碑和倾斜立吸，检测出 Tr/ Di 的翻转吸附，对吸嘴尖端
进行检查。
・ 各吸嘴贴装头可以对应。
・ 详细请参照「4.7 识别单元构成」。
On-site
工作台
多功能识别照相机
:
类型
3
(
类型
2 + 3D
测定功能
)
・ 在「类型 2」附加 3D 测定功能。
・ 检测出 QFP/ SOP 所有引脚的平坦度、XY 方向位置、BGA/ CSP 所有焊锡球的有无和脱落。
・ 各吸嘴贴装头可以对应。(侧面照明: 必须)
・ 详细请参照「4.7 识别单元构成」。
On-site
工作台
侧面照明
・ BGA/ CSP 的焊锡球识别时，是必需照明。(多功能识别照相机专用)
・ 选用「多功能识别照相机: 类型 3」时需要使用。
※ 多功能识别照相机是 NPM-W2, NPM-D3 专用单元。
