NPM-W2 2014.1216
- 89 -
B-3
希望使用薄型编带供料器。
Customer
4 mm 薄型单式编带供料器(无接头检测传感器)
8 mm 薄型单式编带供料器
・ 详细请参照「4.4 供给部的构成」。
・ 在 CM602, CM402/ DT401 系列, CM232, CM212, CM101 无法使用。
※ 如需使用 IFCU 检查薄型编带供料器，请另行联络。(现开发中)
Customer
薄型供料器用附件
・ 安装薄型供料器时，每个供料器槽需要 1 个。
各供料器槽能够安装 2 个薄型供料器。
・ 在离线准备时使用「供料器设置治具」时也需要。
Customer
薄型供料器用电源连接器
・ 对薄型供料器直接供给电源时(准备时)需要。
・ 连接交换台车(或者 13 站供料器座)附属的供料器用电源电缆来使用。也可连接支援站的供料器用电源电缆。
・ 通过「薄型供料器用附件」对薄型供料器供给电源时，不需要本选购件。(使用标准的供料器用电源电缆。)
Customer
4 mm
薄型供料器用提手
4 mm
薄型供料器用卷盘支架
・ 4 mm 薄型供料器用提手
安装在供料器上。
提高供料器装卸与搬运时的使用便利性。
・ 4 mm 薄型供料器用卷盘支架
供料器一体型卷盘支架。可安装一个卷盘。
供料器用电源电缆
薄型供料器用电源连接器
薄型供料器用附件
薄型供料器
提手
卷盘支架
4 mm 薄型供料器
NPM-W2 2014.1216
- 90 -
B-4
希望使用
32 mm
粘着编带。
Customer
32 mm
粘着编带供料器
・ 详细请参照「4.4 供给部的构成」。
・ 对应只限 8 吸嘴贴装头,3 吸嘴贴装头。
・ 与 AM100, CM602, CM402/ DT401 系列, CM232, CM212, CM101, NPM 系列有兼容性。
On-site
工作台
供料器用空气供给单元
・ 使用 32 mm 粘着编带供料器的每个工作台都需要。
(在 13 站供料器座附属「供料器空气供给单元」。)
B-5
希望根据生产形态选择杆式供料器。
Customer
智能杆式供料器
・ 详细请参照「4.4 供给部的构成」。
・ 对应只限 8 吸嘴贴装头,3 吸嘴贴装头。
・ 与 AM100, CM602, CM402/ DT401 系列, CM232, CM212, CM101, NPM 系列有兼容性。
Customer
芯片槽区块
※ 随着杆的形状不同，在元件的传送状态和吸着位置下姿势会不良，用切割杆前端的供给方法，在设备吸着困难的情况下使用芯片槽区块。
B-6
希望管理和保管编带供料器。
Customer

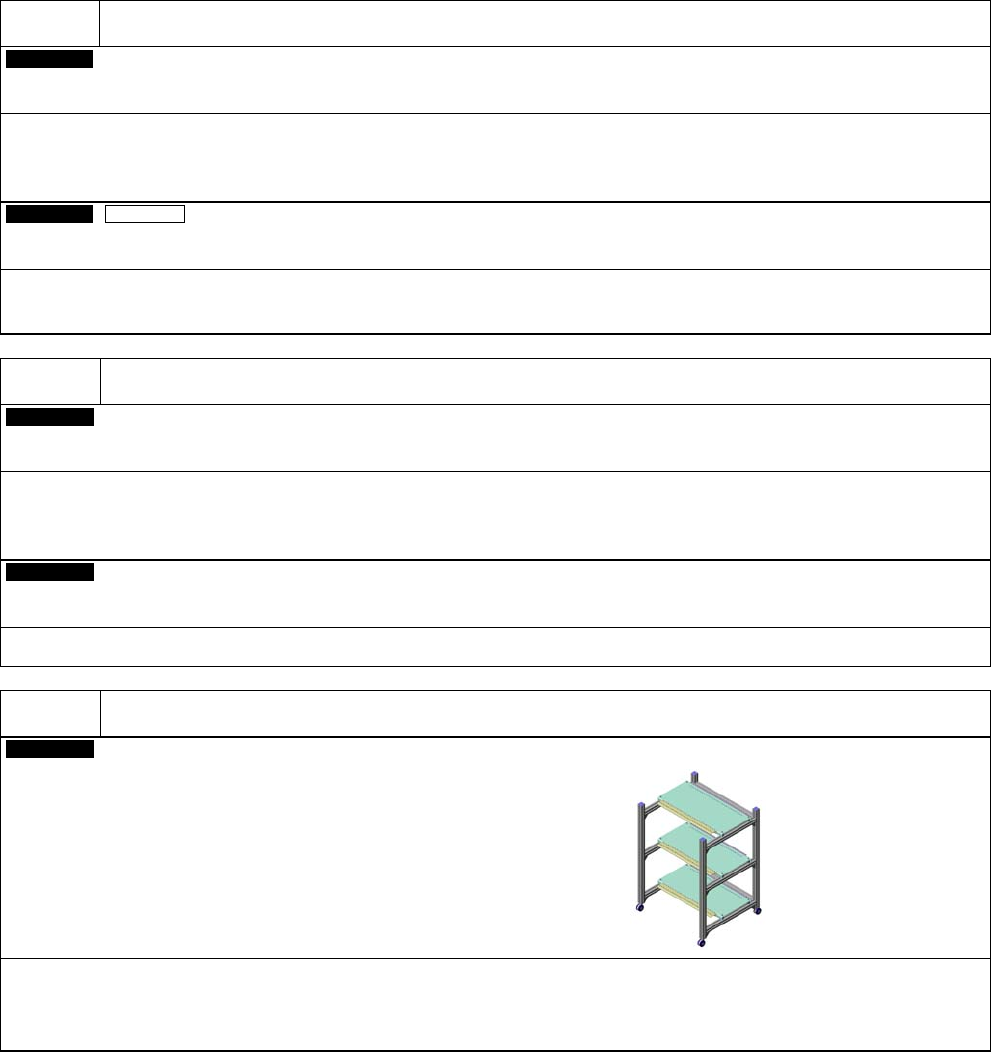

编带供料器台
・ 这是智能编带供料器台。
・ 比如，8 mm 双式编带供料器，最多可存储 90 站。
※ 有关薄型供料器的库存请另行咨询。(如果是安装在「薄型供料器附件」上的状态，可以存储。)
NPM-W2 2014.1216
- 91 -
B-7
为了缩短机种切换时间，在离线作业时切换基板支撑销的位置。
Customer
基板支撑块
(
单轨传送带用
)
基板支撑块
(
双轨传送带用
)
・ 附属基板支撑块(4 块)和支撑销(20 个)。
・ 能够以 1 块为单位进行追加购买。追加购买时不附属支撑销。根据需要，请选择「追加支撑销」。
・ 若在离线作业时决定新基板支撑销的位置，请选择「支撑销安装治具」。
・与 NPM-W 可通用。
※ 与「支撑销自动更换」不可兼用。
Customer
单轨模式对应基板支撑块
(
双轨传送带用
)
・ 单轨模式生产时需要 2 块。
与双轨传送带用支撑块组合使用。(参照下图)
・ 能够以 1 块为单位进行追加购买。
・ 不附属支撑销。根据需要，请选择「追加支撑销」。
・ 若在离线作业时决定新基板支撑销的位置，请选择「支撑销安装治具(双轨传送带用)」。
・与 NPM-W 可通用。
※ 与「支撑销自动更换」不可兼用。
Customer
支撑销安装治具
(
单轨传送带用
)
支撑销安装治具
(
双轨传送带用
)
・ 由于在离线作业准备支撑销，请选择「基板支撑块」。
・ 与 NPM-W 可通用。
Customer
追加支撑销
・ 需要追加时请选择。(20 个/套)
・ 单轨、双轨共用。
・ NPM-W, NPM-D3/ D2/ D, NPM-TT, AM100 以及 NPM(双轨规格)的支撑销可以通用。

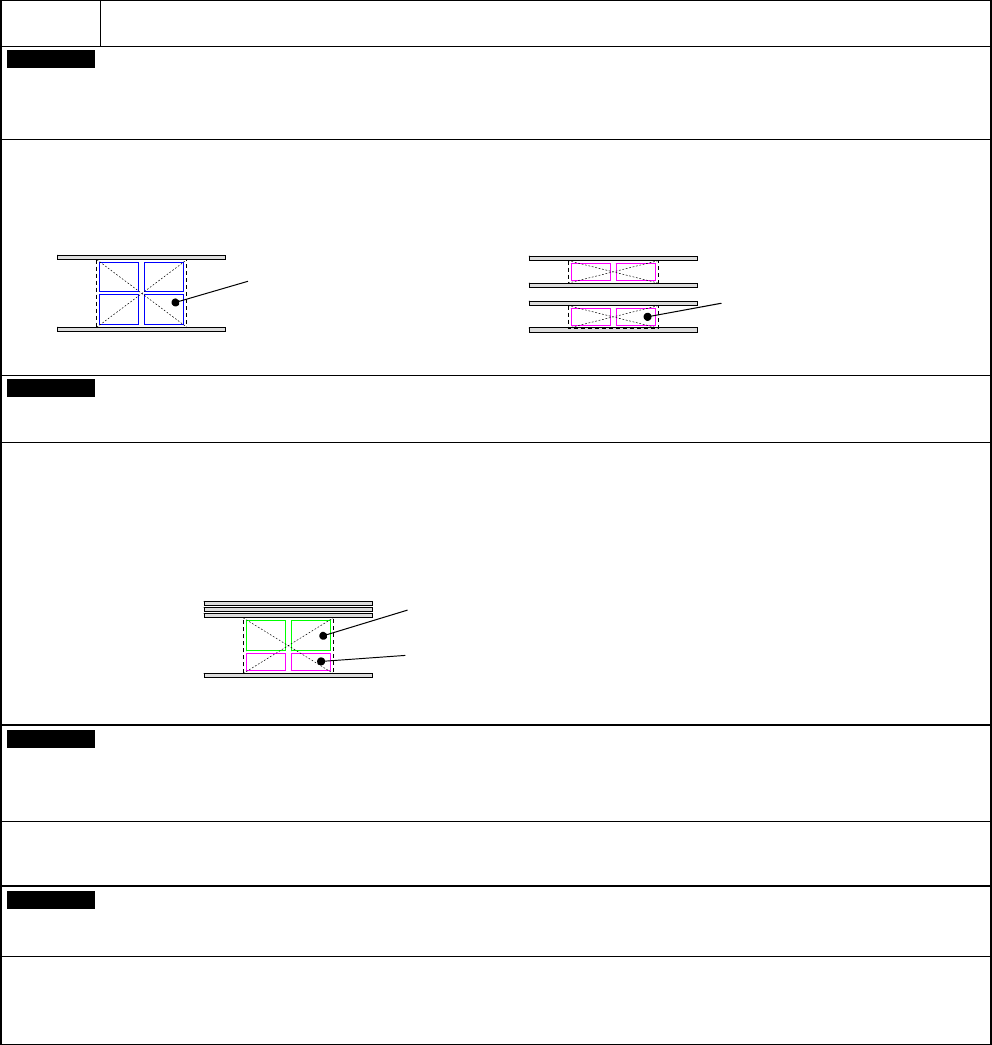

基板支撑块(单轨传送带用)
(348 × 248 mm)
基板支撑块(双轨传送带用)
(353 × 231 mm)
基板支撑块(单轨模式对应)
(353 × 270 mm)
基板支撑块(双轨传送带用)
(
353 × 231 mm
)
