SIPLACE Manuel du logiciel Version 408 .xx 2 Introduction et notions de base Edition 03/06 FR 2.1 Abréviations 11 2 Introduction et notions de base Les abréviations utilisées, les éléments d’une ma chine SIPLACE et les c…
1 Introduction SIPLACE Manuel du logiciel Version 408.xx
1.3 Synoptique des diverses éditions Edition 03/06 FR
10
SIPLACE Manuel du logiciel Version 408.xx 2 Introduction et notions de base
Edition 03/06 FR 2.1 Abréviations
11
2 Introduction et notions de base
Les abréviations utilisées, les éléments d’une machine SIPLACE et les composantes du système
d’une ligne SIPLACE sont traités dans ce chapitre. 2
2.1 Abréviations
2
2
Abréviation Signification
CT Convoyeur de travail
CO ou comp. Composant
CPA Changeur de plateaux alvéolés
C&P Tête Collect & Place
CS Calculateur de station
PCB Flan
MC Contrôleur de station
Tab. 2.1 - 1 Abréviations utilisées
2 Introduction et notions de base SIPLACE Manuel du logiciel Version 408.xx
2.2 Vue d’ensemble Edition 03/06 FR
12
2.2 Vue d’ensemble
2

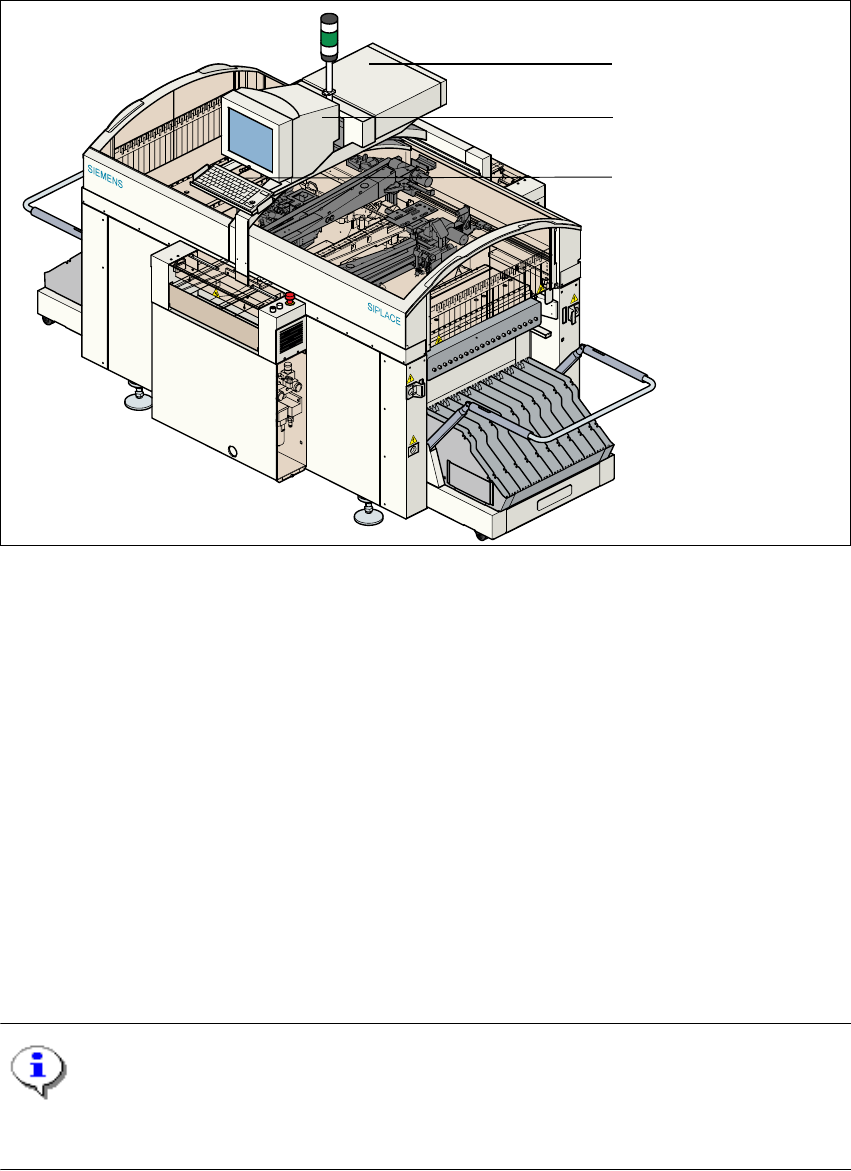

Fig. 2.2 - 1 Exemple SIPLACE F5 HM
Légende de fig. 2.2 - 1
(1) Calculateur de station
(2) Moniteur
(3) Clavier
2
Une station peut être un élément d’une ligne ou constituer le seul et unique élément d’une ligne.2
Chaque station est équipée d’un "calculateur de station" 2
– qui est monté sur un support apposé au-dessus du convoyeur de sortie de la SIPLACE S23 et
F5 HML;
– qui est placé à l’intérieur du bâti de la SIPLACE CS et CF.
Un moniteur et un clavier, possédant un trackball et des boutons de souris intégrés, sont montés
sur un support pivotant installé au-dessus des capots de protection (voir fig. 2.2 - 1). 2
NOTA
L’interface du logiciel du calculateur de station peut être asservie soit par l’intermédiaire du clavier,
soit par le trackball. 2
1
2
(1)
(2)
(3)
