SIPLACE Manuel du logiciel Version 408 .xx 3 Interface utilisateur graphiq ue Edition 03/06 FR 3.1 Eléments de saisie et de comman de 17 3 Interface utilisateur graphique La manipulat ion des élémen ts de commande et de …
2 Introduction et notions de base SIPLACE Manuel du logiciel Version 408.xx
2.2 Vue d’ensemble Edition 03/06 FR
16
2.2.3 Vue d’ensemble des composantes du système d’une ligne SIPLACE
Chaque station reçoit ses données de report d’un système de programmation (SIPLACE Pro). 2
2
Fig. 2.2 - 5 Principe du réseau d’une ligne SIPLACE (exemple)
NOTA
Une ligne comprenant au maximum 5 stations est prise en charge par le système de programma-
tion SIPLACE Pro. 2
Les données de report sont transmises à chaque station individuelle via la Commande et gestion
des travaux du système de programmation. 2
2
SIPLACE Manuel du logiciel Version 408.xx 3 Interface utilisateur graphique
Edition 03/06 FR 3.1 Eléments de saisie et de commande
17
3 Interface utilisateur graphique
La manipulation des éléments de commande et de saisie, tels que clavier, trackball et boutons de
la souris, et les fonctions de chaque composante de l’interface utilisateur graphique sont traitées
dans ce chapitre. 3
AVERTISSEMENT
Les consignes de sécurité, libellées dans le manuel d’utilisation de la machine de placement
automatique SIPLACE concernée, sont en vigueur, de par leur ordre supérieur. 3
3.1 Eléments de saisie et de commande
Clavier 3
Le clavier, avec trackball et boutons de souris intégrés, sert de moyen standard d’entrée, sur le-
quel peuvent être tapées des données asservissant l’interface utilisateur graphique du logiciel du
calculateur de station. 3
Ecran tactile 3
Le moniteur tactile permet la saisie des données sur les machines SIPLACE S23 et F5 HM. 3
Trackball et boutons de la souris 3
Le trackball permet de faire évoluer le pointeur de la souris sur l’interface utilisateur et de le dé-
placer sur un certain objet qui est ensuite sélectionné à l’aide du bouton gauche de la souris. Le
bouton gauche de la souris permet également de soumettre à exécution la fonction allouée à cet
objet. 3
NOTA
La mise à exécution d’actions, réalisée à l’aide du bouton gauche de la souris, est désignée dans
ce manuel par "cliquer ou clic". 3
3 Interface utilisateur graphique SIPLACE Manuel du logiciel Version 408.xx
3.2 Composantes de l’interface utilisateur Edition 03/06 FR
18
3.2 Composantes de l’interface utilisateur
3

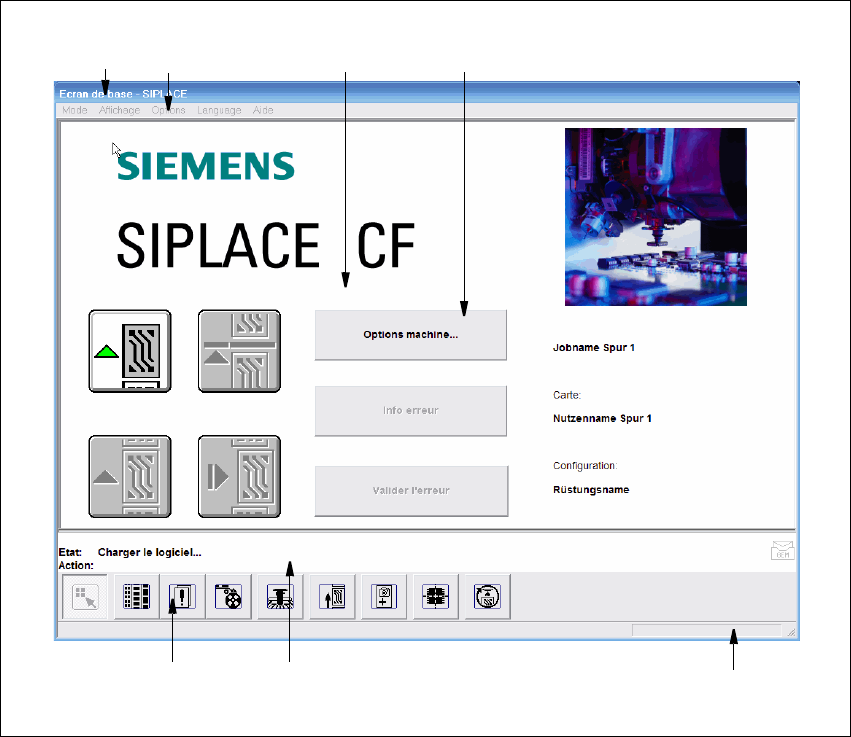

Fig. 3.2 - 1 Composantes de l’interface utilisateur (exemple: écran de base de la SIPLACE CF)
Légende de fig. 3.2 - 1
(1) Barre de titre
(2) Barre de menus
(3) Champ de paramétrage / fenêtre de document
(4) Eléments de commande
(5) Barre d’icônes
(6) Barre d’état
(7) Barre d’info
3
1
6
7
2
3
4
5
