SIPLACE Manuel du logiciel Version 408 .xx 3 Interface utilisateur graphiq ue Edition 03/06 FR 3.3 Interface utilisat eur - diverses interfaces et menus 25 3.3 Interface utilisateur - diverses interfaces et menus 3.3.1 I…
3 Interface utilisateur graphique SIPLACE Manuel du logiciel Version 408.xx
3.2 Composantes de l’interface utilisateur Edition 03/06 FR
24
3.2.2 Barre d’icônes rangée sur l’écran de base
3

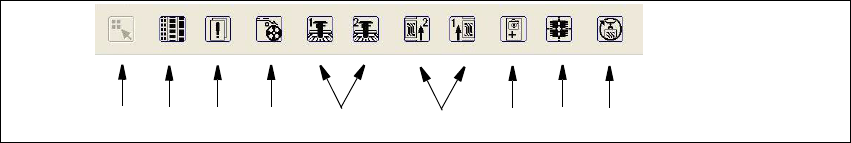

Fig. 3.2 - 2 Barre d’icônes rangée sur l’écran de base (exemple: SIPLACE S23)
3
Légende de fig. 3.2 - 2
(1) Ecran de base
(2) Configuration, Fonctions de report
(3) Erreurs, Fonctions de report
(4) Magasins, Fonctions de report
(5) Portique 1 et 2 (uniquement CS et S23), Fonctions élémentaires
(6) Convoyeur ou double convoyeur (uniquement SIPLACE F5 HM et S23),
Fonctions élémentaires
(7) Apprentissage marque, Fonctions Vision
(8) Test du composant, Fonctions Vision
(9) Lancement du programme de test SITEST
3
Æ Cliquer sur l’icône correspondante rangée dans la barre d’icônes.
L’interface utilisateur bascule vers l’interface associée à l’icône sélectionnée.
L’icône associée à l’interface activée est en grisé.
3
1
2
3
4
5
6
7
8
9
SIPLACE Manuel du logiciel Version 408.xx 3 Interface utilisateur graphique
Edition 03/06 FR 3.3 Interface utilisateur - diverses interfaces et menus
25
3.3 Interface utilisateur - diverses interfaces et menus
3.3.1 Interfaces
Afin de pouvoir exécuter les tâches requises à l’aide de l’interface utilisateur, il est nécessaire de
la faire basculer, le cas échéant, vers une autre interface. Cette opération est réalisée en cliquant
sur l’icône correspondante rangée dans la barre d’icônes (voir alinéa 3.2.2) ou en sélectionnant
l’option correspondante du menu "Affichage" (voir alinéa 3.3.2.2). 3
3.3.2 Menus
3.3.2.1 Menu "Mode"
Le menu "Mode" et ses options ne sont disponibles que sur l’écran de base.
Uniquement les options "Arrêter traitement" et "Traitement" sont disponibles dans les interfaces
"Configuration...", "Erreur..." et "Magasin" et dans leurs interfaces contextuelles. Le menu "Mode"
n’est pas visualisé dans les autres interfaces. 3
NOTA
Les options de menu "Arrêter traitement" et "Continuer traitement" sont décrites dans l’alinéa
3.2.1. 3
Lancer OIS 3
Cette option de menu lance le logiciel de l’"Operator Information System". Ce programme de sai-
sie des données d’exploitation vous permet de vous informer en service sur la tenue d’une ligne
ou de différentes stations. 3
3 Interface utilisateur graphique SIPLACE Manuel du logiciel Version 408.xx
3.3 Interface utilisateur - diverses interfaces et menus Edition 03/06 FR
26

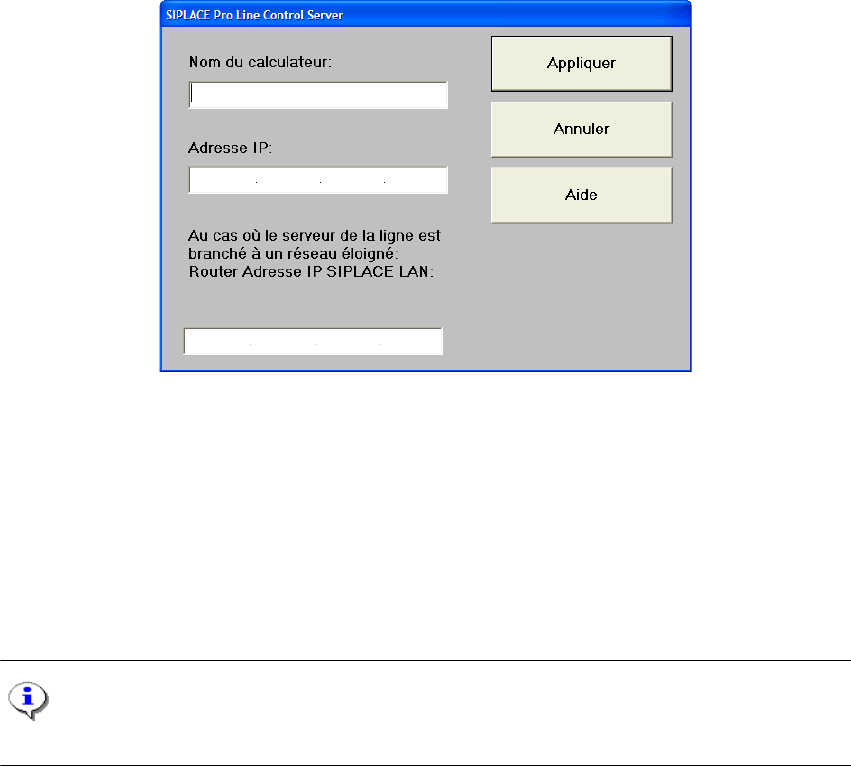

Configurer la liaison SIPLACE Pro..... 3
Vous pouvez définir dans cette fenêtre de dialogue l’ordinateur capable d’alimenter en données
le calculateur de station actuel: 3
3
Fig. 3.3 - 1 SIPLACE Pro Line Control Server
3
Commutation au système d'exploitation... 3
Cette option de menu permet de basculer vers l’interface utilisateur Windows après avoir tapé un
mot de passe. Il est ensuite possible de retourner à l’interface utilisateur SIPLACE depuis l’inter-
face utilisateur Windows. 3
NOTA
Le niveau utilisateur "Opérateur" ne peut pas soumettre cette option à application. 3
Æ Cliquer sur l’option Commutation au système d’exploitation ... .
L’interface utilisateur Windows est visualisée. Le logiciel du calculateur de station est actif en
arrière-plan.
