SIPLACE Manuel du logiciel Version 408 .xx 3 Interface utilisateur graphiq ue Edition 03/06 FR 3.2 Composantes de l’interface utilisateur 21 3 Interrompre traitement 3 Cette icône est sensitiv e après l’enregistrement d’…
3 Interface utilisateur graphique SIPLACE Manuel du logiciel Version 408.xx
3.2 Composantes de l’interface utilisateur Edition 03/06 FR
20
3.2.1 Icônes rangées dans le champ de paramétrage
Certains états de service (traitement, erreur, etc.) sont signalisés sur l’écran de base par différen-
tes icônes ou par le marquage coloré du graphique visualisé dans le champ de paramétrage. 3
Signification des icônes symbolisant les différents états de service 3
3

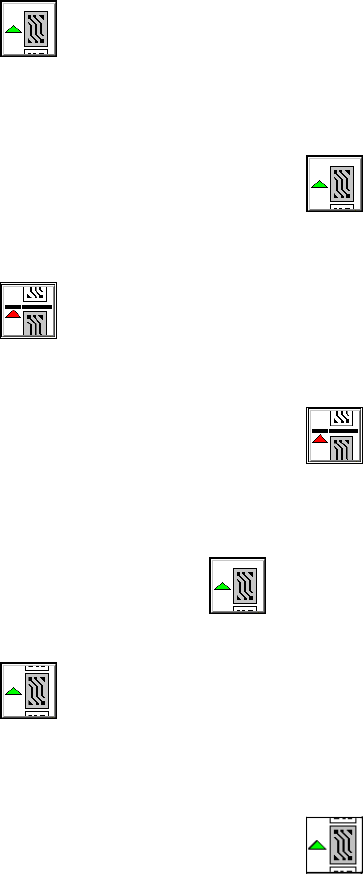

Lancer traitement 3
Cette icône est sensitive, lorsque la machine est prête à l’opération de report ou lorsque le traite-
ment d’un PCB a été interrompu. 3
3
Æ Cliquer sur l’icône .
Le traitement du PCB est lancé.
3
Arrêter traitement
3
Cette icône est sensitive durant le traitement du PCB. 3
3
Æ Cliquer sur l’icône .
La machine est arrêtée, dès que le PCB se trouvant sur le convoyeur central est dûment
équipé de composants et qu’il est transporté vers le convoyeur de sortie.
L’icône
est ensuite sensitive.
3
Continuer traitement 3
Cette icône est sensitive après avoir activé "Arrêter traitement" ou après un arrêt machine dû à
une erreur. 3
3
Æ Cliquer sur l’icône .
Le traitement du PCB se trouvant sur le convoyeur central est poursuivi après avoir éliminé la
dite erreur.
SIPLACE Manuel du logiciel Version 408.xx 3 Interface utilisateur graphique
Edition 03/06 FR 3.2 Composantes de l’interface utilisateur
21
3

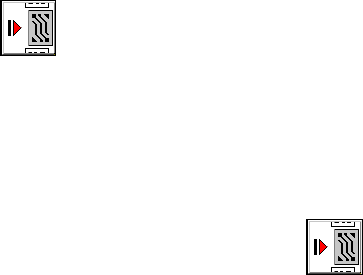

Interrompre traitement 3
Cette icône est sensitive après l’enregistrement d’une erreur occasionnant un arrêt machine. 3
Il est ainsi possible d’interrompre des opérations, telles que la reconnaissance du positionnement
des convoyeurs ou le changement de pipette, lors d’un arrêt machine (erreur grave, touche d’arrêt
actionnée). 3
3
Æ Cliquer sur l’icône .
Le traitement actuel du PCB est interrompu après avoir soumis à validation le message affiché
dans la boîte de dialogue. Le PCB pas encore équipé dûment de composants est transporté
vers le convoyeur de sortie; un message vous invitant à le retirer de ce convoyeur s’affiche sur
l’écran.
3 Interface utilisateur graphique SIPLACE Manuel du logiciel Version 408.xx
3.2 Composantes de l’interface utilisateur Edition 03/06 FR
22
Signification des autres icônes ou autres surbrillances 3
Une fenêtre de document correspondante est visualisée sur l’écran (voir les exemples ci-après)
après l’enregistrement d’une erreur de piste, d’une erreur machine ou d’une erreur de convoyage. 3
Erreur machine 3
3
3
3
3
3
3
3
3
Erreur de piste vide 3
3
3
