Installation Manual Station Software Version 505.03
8 Installationsanleitung
8.1 Installation der SIPLACE Software
8.1.1 Voraussetzungen
Voraussetzung für die Installation der Stationsrechner-Version 505 ist eine erfolgreiche Installation
des Betriebssystems Windows XP Professional
mit Service Pack 2 (siehe Abschnitt 7).
Achtung:
Bei der Installation des Betriebssystems von RMOS (siehe Abschnitt
8.4.3 „Installation des
Betriebssystems
“) müssen unbedingt die Installationsdisketten der Version 505 oder
höher verwendet werden! Wird das nicht beachtet, fährt die Maschine nicht hoch.
Achtung:
Bitte sicherstellen, dass NUR das Siemens XP Professional Service Pack 2 installiert wird.
Das modifizierte Siemens XP Professional SP 2 basiert auf dem Mircrosoft Windows XP
Service Pack 2. Bitte sicherstellen, dass NIE das Mircrosoft XP Professional Service Pack 2
installiert wird.
Die standardmäßige Bildschirmeinstellung in Windows muss verändert und der Touchscreen
kalibriert werden. Für diese Arbeiten müssen Sie als
Administrator eingeloggt sein!
90 of 154
Installation Manual, Station Software Version 505.03 Edition 04/2005
8.1.1.1 Bildschirmeinstellungen ändern
→ Wählen Sie Start Æ Settings Æ Control Panel Æ Display.
→ Klicken Sie auf die Registerkarte Settings.
→ Nehmen sie hier bitte folgende Einstellungen vor:

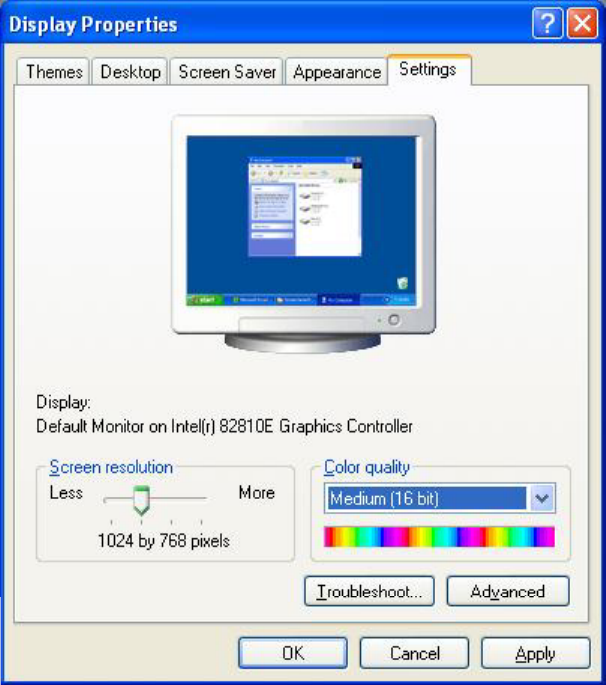

Abb. 8-1: Bildschirmeinstellungen
91 of 154
Installation Manual Station Software Version 505.03
8.1.1.2 Kalibrieren des Touchscreens
Wählen Sie Start Æ Settings Æ Control Panel Æ Elo, um zu den EloTouch Screen Properties
zu gelangen:

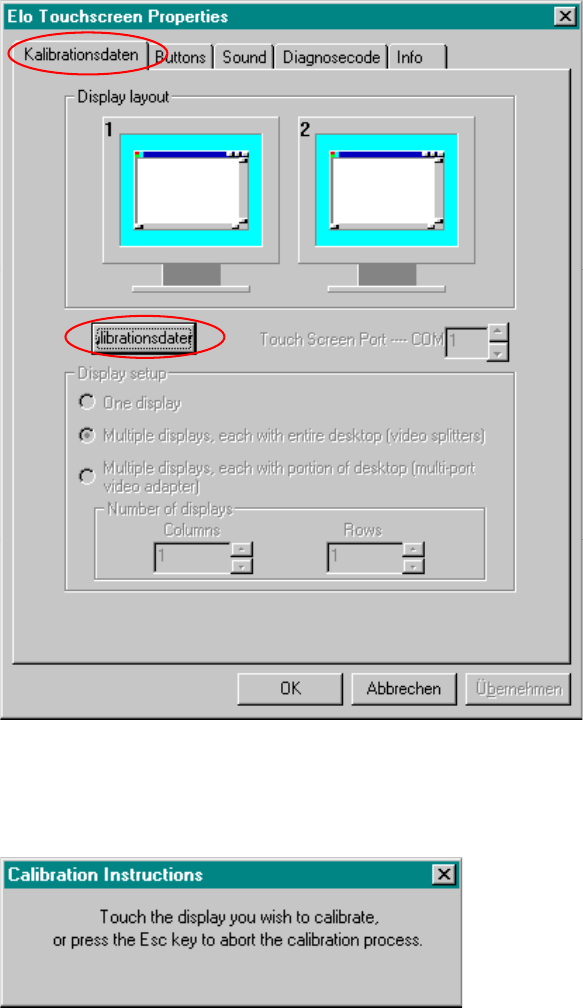

Abb. 8-2: EloTouch Screen Eigenschaften
→ Klicken Sie auf die Registerkarte Kalibrationsdaten.
→ Klicken Sie dort auf die Schaltfläche Kalibrationsdaten. Es erscheint folgender Hinweis:
Abb. 8-3: Auswahlfenster für den zu kalibrierenden Bildschirm
92 of 154
