Installation Manual, Station Software Version 505.03 Edition 04/2005
Registrierungsbestätigung
→ Überprüfen Sie Ihre Angaben nochmals.
→ Je nachdem, ob Sie mit Ja oder Nein antworten, können Sie die eingegebenen Daten ändern
oder die eigentliche Abfrageprozedur fortführen.
Abb. 8-7: Registrierungsbestätigung
Applikationen für die Bestückstation
Abb. 8-8: Applikations- Auswahl
→ Wählen Sie hier die gewünschten Programmpakete aus, die installiert werden sollen.
→ Klicken Sie auf die Schaltfläche Weiter.
97 of 154
Installation Manual Station Software Version 505.03

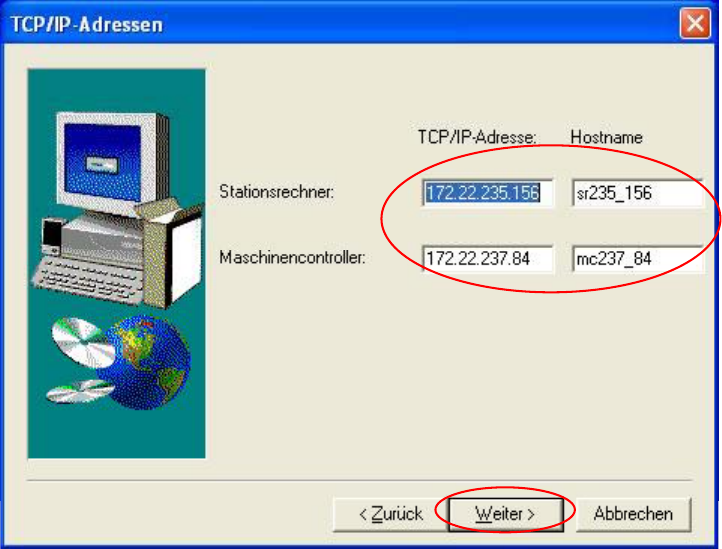

TC/IP–Adressen
Abb. 8-9: TC/IP Adressen
→ Geben Sie die IP-Adressen der Stationsrechner Ihrer SIPLACE-Bestückstation ein.
→ Entnehmen Sie die Standard-IP-Adressen für Ihre Bestückstation den Aufklebern auf dem
Stationsrechner.
→ Klicken Sie auf die Schaltfläche Weiter.
98 of 154
Installation Manual, Station Software Version 505.03 Edition 04/2005

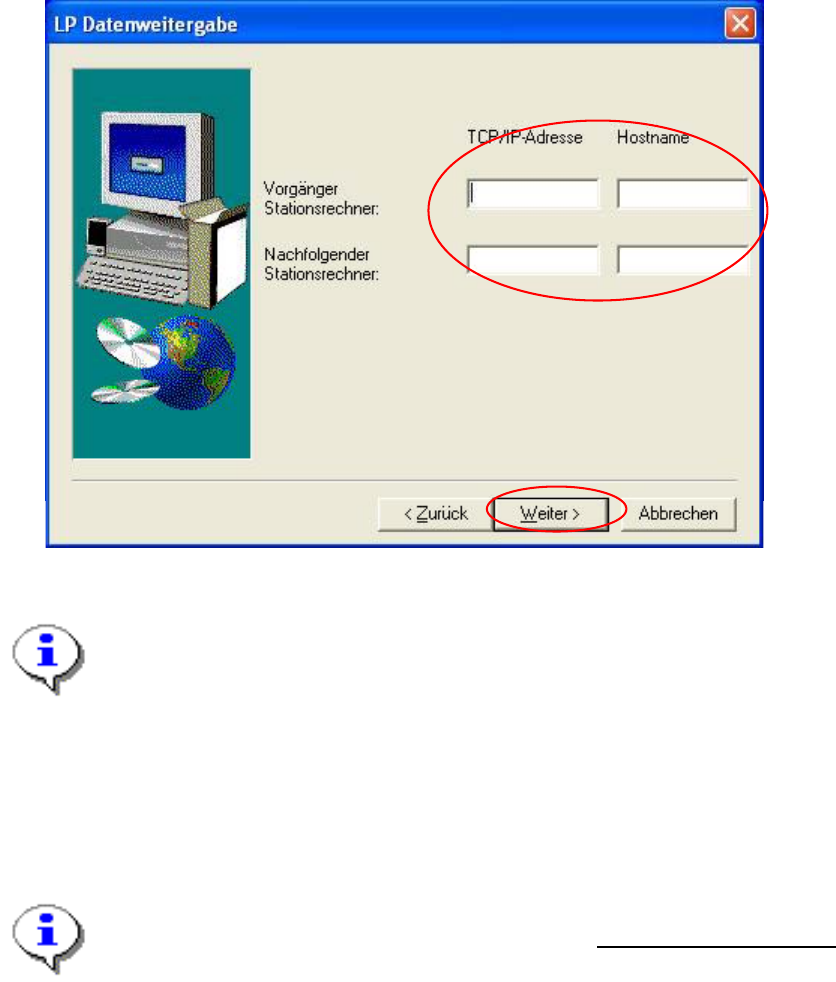

Whispering Down the Line
→ Falls Sie die Option Whispering Down the Line nutzen möchten, müssen Sie die IP-Adressen
und die Hostnamen der vorhergehenden Station und die der nachfolgenden Station eingeben:
Abb. 8-10: TCP/IP Adressen für „Whispering Down the Line“
Hinweis:
Bei der Namensvergabe für die Hosts beachten Sie bitte folgende Regel:
Am Anfang des Hostnamens soll für die Vorgänger-Station ein vg und
für die Nachfolge-Station ein nf stehen.
Beispiel: TCP/IP-Adresse Hostname
Stationsrechener Vorgänger-Station: 192.193.194.195 vg194_195
Stationsrechener Nachfolge-Station: 192.193.196.196 nf194_196
Hinweis:
Geben Sie bei den IP-Adressen auf jeden Fall die
SIPLACE-LAN-Adressen der Stationen
ein.
→ Klicken Sie auf die Schaltfläche Weiter.
99 of 154
