3-39
3
5

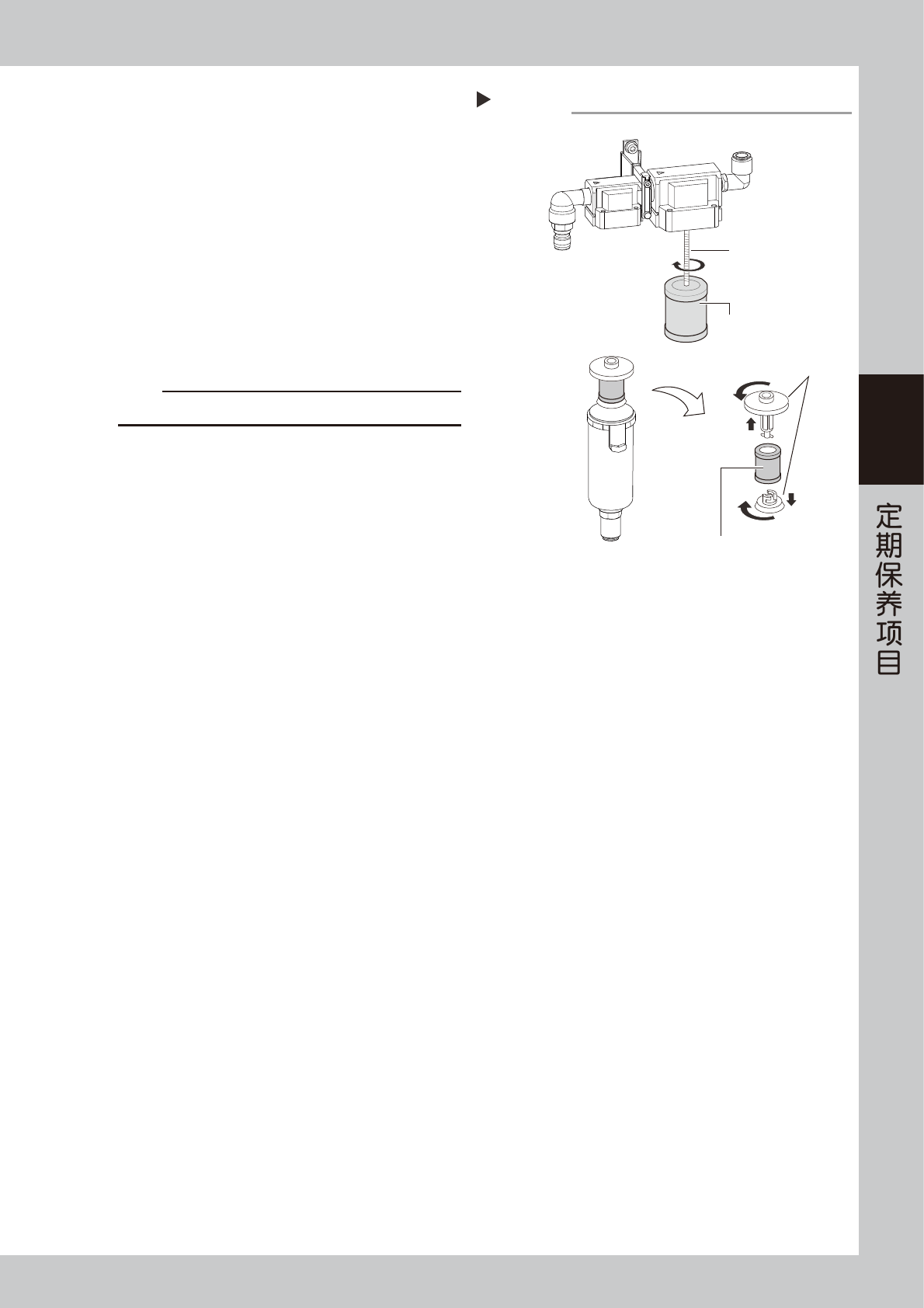

拆卸滤芯。
‧
油雾滤芯
将油雾滤芯向右图中箭头所示方向旋松后取下。
‧
空气滤芯
空气滤芯夹在上下侧端盖之间，如右图所示转动上
下侧端盖拆下滤芯。
6
检查滤芯的状态。
检查滤芯是否有脏污或被堵塞。若已脏污时，需换
上新的滤芯。
7
安装滤芯与过滤杯。
按照与拆卸时相反的步骤，安装滤芯与过滤杯。
c
注意
安装时，注意不要漏装过滤杯用 O 型圈。
8
安装空气连接器。
1. 连接空气连接器后，确认没有漏气。
2. 将供气 / 排气开关旋至“Supply”侧，接通供气。
油雾滤芯
拆卸滤芯
Step 5
空气滤芯
螺杆
■ 油雾滤芯
■ 空气滤芯
上下侧端盖
3-40
3
6.2 年
6.1 真空电磁阀用 BIT 的更换
真空电磁阀用 BIT 长期使用，功效会逐渐降低。BIT 的更换频率决定于使用状况，但为维持性能建议约 2 年更换 1
次 BIT。下面，介绍更换 BIT 的方法。
n
要点
本步骤是以 HM 贴装头为例介绍的，HM5 贴装头的真空电磁阀用 BIT 的更换方法也与之相同。
c
注意
拆下的 BIT，请勿再使用。更换时，请务必换上新的 BIT。
1
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
2. 按紧急停机按钮之后，打开贴片机正面的机盖。
3. 将贴装头组移到贴片机的前侧。
4. 将方巾垫在贴装头的下方。
2
拆卸整流板。
用十字螺丝刀拆下固定整流板的 2 颗固定螺丝，取
下整流板。
55325-KMG-00
3
拆卸 BIT 胶盖。
用手将 BIT 胶盖向左旋转连同 BIT 一起拆下。
55370-KMG-00
4
更换 BIT。
从 BIT 胶盖中拔出 BIT 之后，插入新的 BIT。
同时检查消音器是否已脏污，若已脏污需换上新的
消音器。
55371-KMG-00
5
将 BIT 胶盖装回原位。
将 BIT 胶盖插回原来的位置后，向右旋转固定。
6
装回贴装头。
1. 用十字螺丝刀将整流板装回原位。
2. 取出垫在贴装头下方的方巾。
拆卸整流板
Step 2
整流板 固定螺丝(2颗)
HM5贴装头
HM贴装头
拆卸BIT胶盖
Step 3
BIT胶盖
BIT
更换BIT
Step 4
BIT
■ 更换消音器时
■ 更换BIT
精密螺丝刀
凹部
1. 拆卸BIT胶盖前端
2. 更换消音器
消音器
