4-13 4 4.3 6 个月 4.3.1 AH 轴导轨的清洁与加油 下面，介绍 AH 轴导轨的清洁与加油的方法。 1 e 擦拭导轨。 1. 按紧急停机按钮之后，打开贴片机背面的机盖。 2. 用无尘纸擦去 AH 轴导轨上的脏污润滑油与尘 屑。 55410-KMG-00 2 加润滑油。 用润滑油枪 ( 弯折型枪嘴 ) 将指定的润滑油 (NSL) 从 AH 轴导轨的润滑油注油嘴注入。 n 要点 注入润滑油，直至注入的干净润滑油从缝隙间溢出为…
4-12
4
5
使润滑油均匀遍布滚珠丝杆与滚珠导杆。
1. 关闭贴片机的正面机盖之后，解除贴片机的紧
急停机状态。
2. 按 [ 装置 ] -“自动托盘”画面的 [ 抽退载盘 ]
按钮，选定“抽出载盘”的单选按钮，再在输
入框中输入“1”并按 [OK] 按钮，装载柜移动，
使 1 号载盘被移到抽出位置。
3. 因装载柜中没有载盘，会发生错误。请清除错误。
4. 将 sATS15 的柜门开关 (“DOOR”) 旋至“OPEN”，
再旋至“CLOSE”，装载柜会移到最上端。
5. 按照上述“2. 〜 4.”的方法，使装载柜上升下
降 2 〜 3 次左右，使润滑油遍布滚珠丝杆与滚
珠导杆全杆。
56406-KMG-00
6
e
除去多余的润滑油。
1. 按紧急停机按钮之后，打开贴片机背面的机盖。
2. 除去滚珠丝杆与滚珠导杆上多余的润滑油。
7
将 AZ 轴盖板装回原位。
使润滑油均匀遍布
Step 5
[抽退载盘]按钮
输入“1”
选定“抽出载盘”
4-13
4
4.3 6 个月

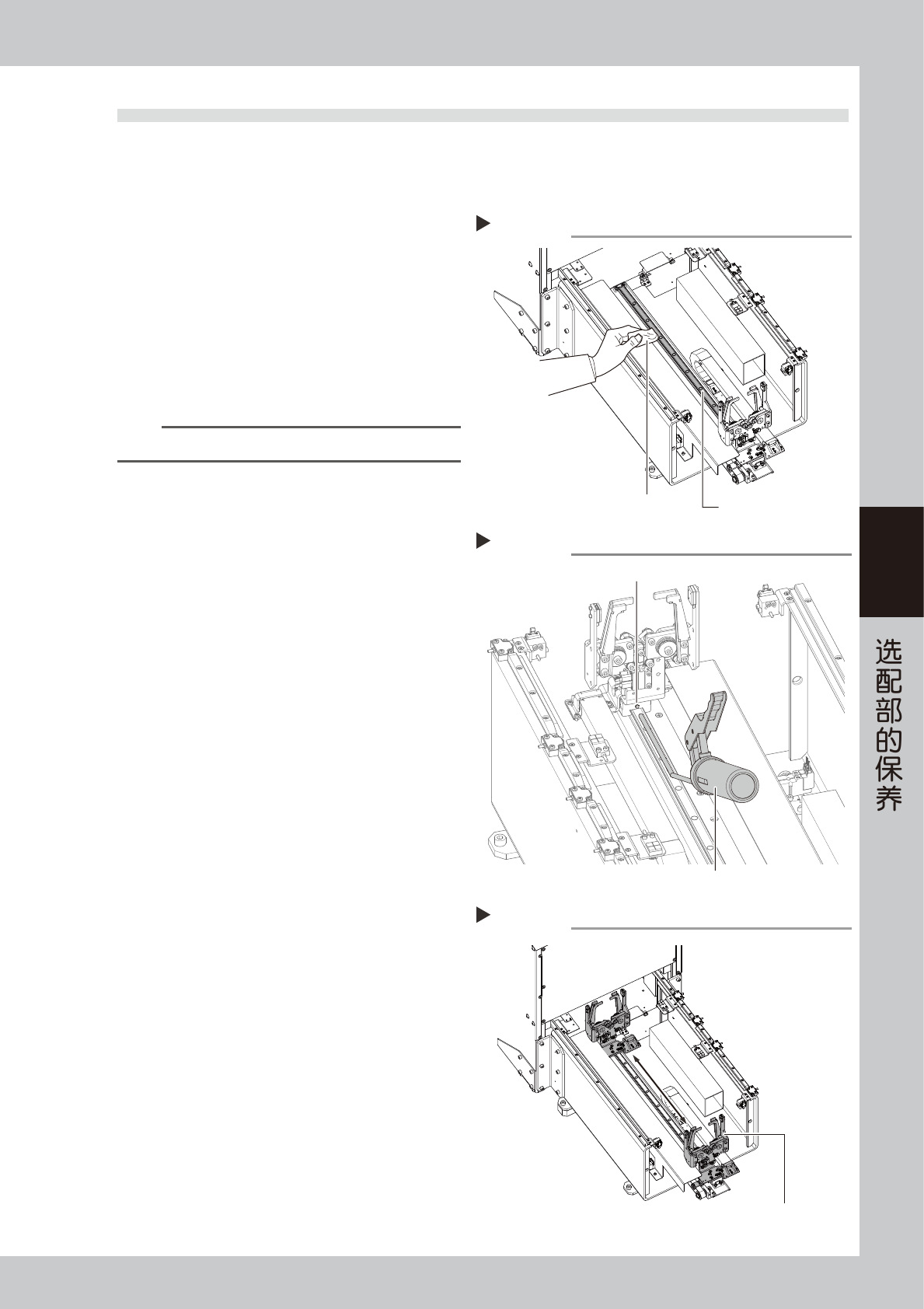

4.3.1 AH 轴导轨的清洁与加油
下面，介绍 AH 轴导轨的清洁与加油的方法。
1
e
擦拭导轨。
1. 按紧急停机按钮之后，打开贴片机背面的机盖。
2. 用无尘纸擦去 AH 轴导轨上的脏污润滑油与尘
屑。
55410-KMG-00
2
加润滑油。
用润滑油枪 ( 弯折型枪嘴 ) 将指定的润滑油 (NSL)
从 AH 轴导轨的润滑油注油嘴注入。
n
要点
注入润滑油，直至注入的干净润滑油从缝隙间溢出为止。
55411-KMG-00
3
使润滑油遍布导轨全轨。
用手使载盘抽出用抓手前后移动 3 个来回，使润滑
油遍布导轨全轨。
55412-KMG-00
4
擦去多余的润滑油。
用无尘纸擦去导轨与导轨端面堆积的润滑油。
擦拭AH轴的导轨
Step 1
无尘纸
AH轴的导轨
给AH轴的导轨加润滑油
Step 2
润滑油注油嘴
润滑油枪 (弯折型枪嘴)
使润滑油遍布AH轴的导轨全轨
Step 3
用手前后移动抽出载盘用抓手
