5-6 5 3. 加油位置与加油频率 (sATS15) 3.1 AZ 轴 AZ轴的加油位置 下图为拆除了设备里侧盖板的图 润滑油枪 ： 用手涂抹 ： AZ轴滚珠丝杆部 AZ轴滚珠导杆部 AZ轴滚珠导杆部 加油部位 润滑油种类 加油位置 频率 加油方法 滚珠丝杆 NSL 1 1 次 / 月 用手涂抹 滚珠导杆 NSL 2 55505-KMG-00
5-5
5

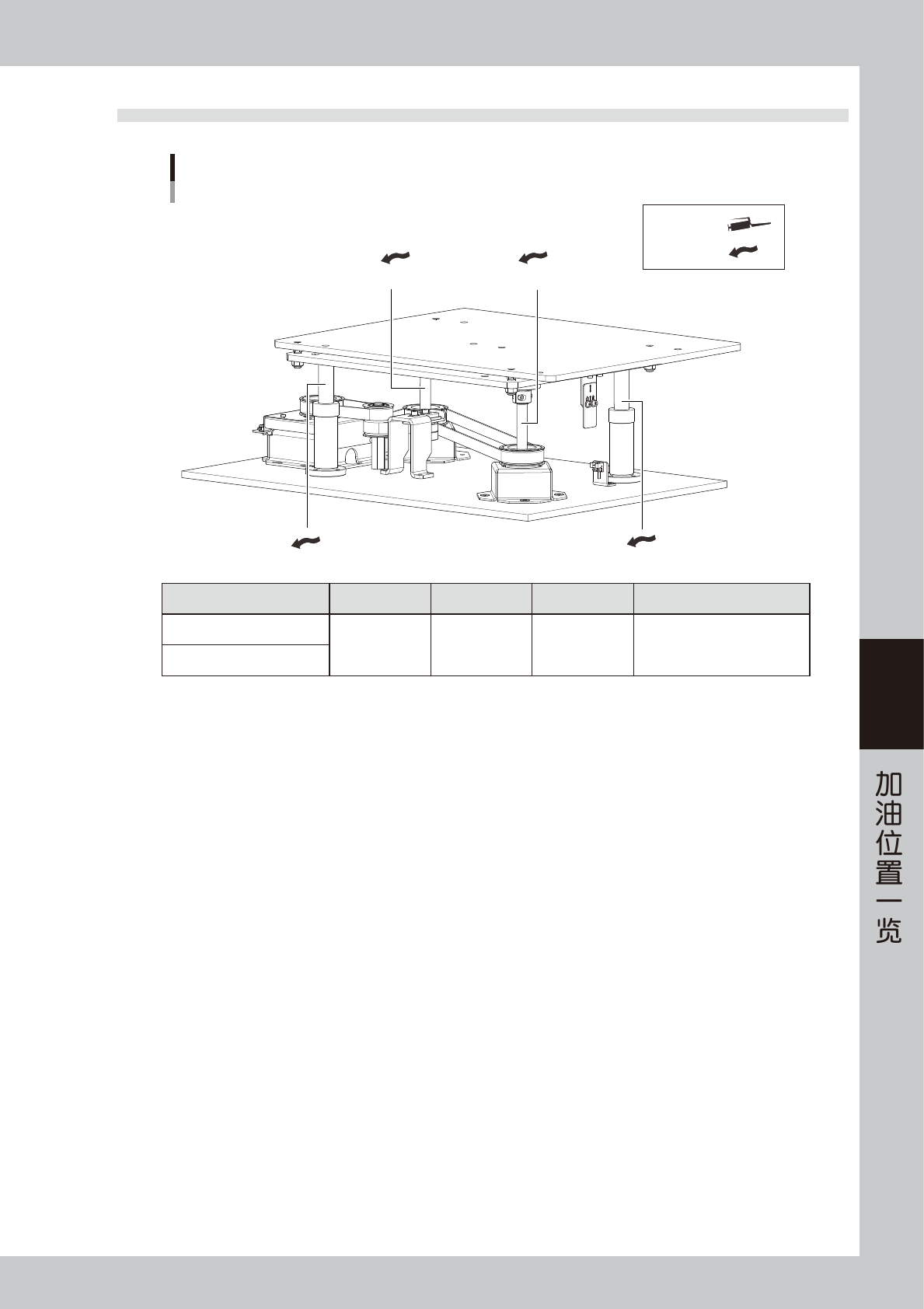

2.4 PU 轴
PU轴的加油位置
润滑油枪 ：
用手涂抹 ：
PU轴滚珠丝杆部部
PU轴滚珠丝杆部
PU轴滚珠导杆部
PU轴滚珠导杆部
加油部位 润滑油种类 加油位置 频率 加油方法
滚珠丝杆
NSL 2
1
次
/ 3
个月 用手涂抹
滚珠导杆
55504-KMG-00
5-6
5
3.加油位置与加油频率 (sATS15)
3.1 AZ 轴
AZ轴的加油位置
下图为拆除了设备里侧盖板的图
润滑油枪 ：
用手涂抹 ：
AZ轴滚珠丝杆部
AZ轴滚珠导杆部
AZ轴滚珠导杆部
加油部位 润滑油种类 加油位置 频率 加油方法
滚珠丝杆 NSL 1
1
次
/
月 用手涂抹
滚珠导杆
NSL 2
55505-KMG-00
5-7
5
3.2 AH 轴
AH轴的加油位置
设备内视图
润滑油枪 ：
用手涂抹 ：
AH轴导轨部
加油部位 润滑油种类 加油位置 频率 加油方法
导轨 NSL
1
1 次 /6 个月 润滑油枪 ：弯折型枪嘴
55506-KMG-00
