1.2 吸嘴 O 型圈的更换
下面，介绍吸嘴 O 型圈的更换方法。
1
e
拆卸吸嘴。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 用手将需更换 O 型圈的对象吸嘴拆下。
2
更换 O 型圈。
拆下 O 型圈，换上新的 O 型圈。
若难以拆卸，可用一字精密螺丝刀等拆卸。
55601-KMG-00
3
将吸嘴装回原位。
将吸嘴装回原贴装头。
c
注意
从贴装头上拆下的吸嘴，务必装回原贴装头。
从吸嘴交换站 ( 选配 ) 中取出的吸嘴，则需放回吸嘴交换站中
原来的位置。

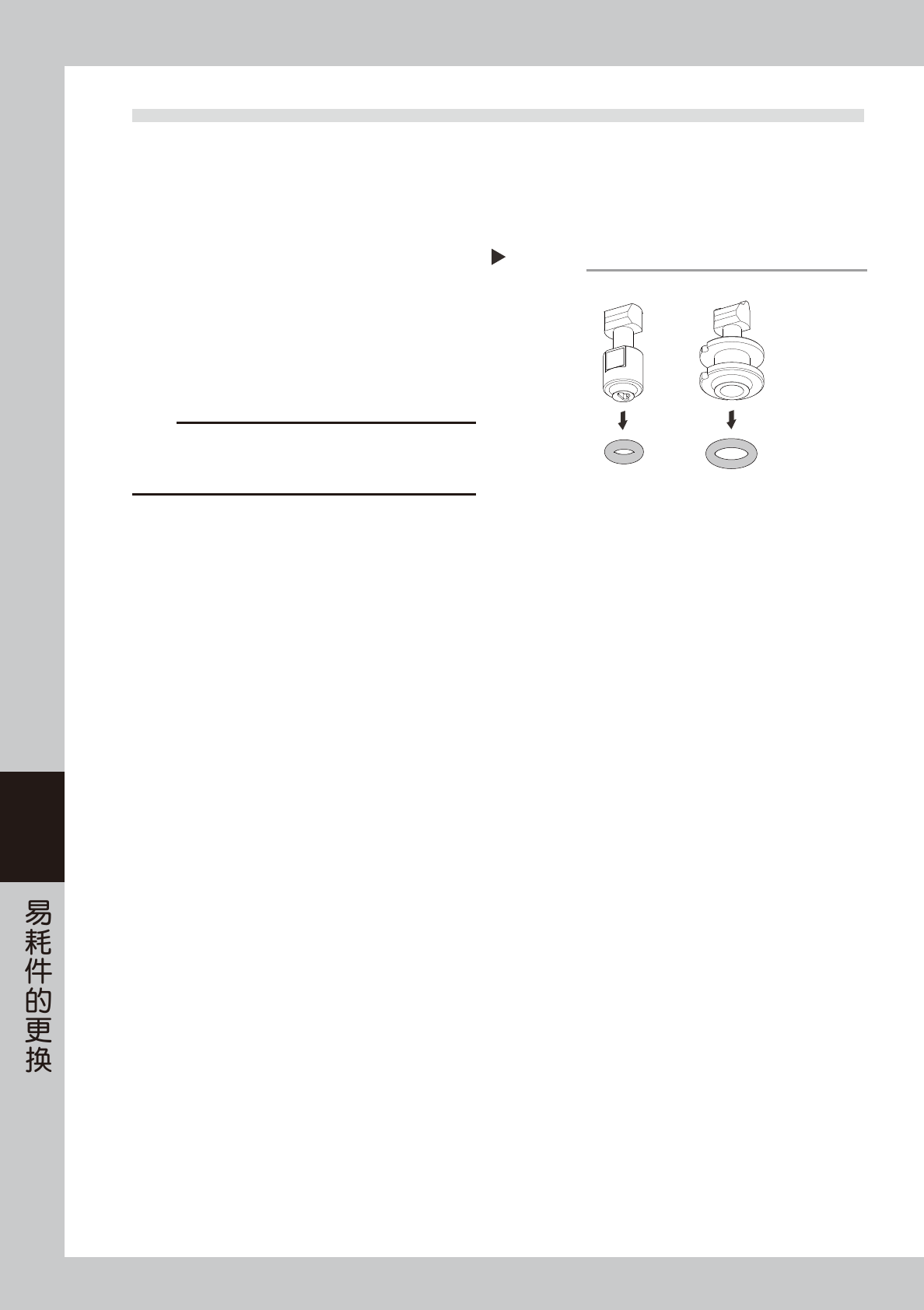

更换吸嘴O型圈
Step 2
304A吸嘴 307A吸嘴
6-3
6
2.吸嘴弹簧片的更换
在前述第 3 章“1.1.2吸嘴弹簧片的点检”中，若点检结果为有问题时，需更换吸嘴弹簧片。
c
注意
吸嘴弹簧片，即使只是单侧有问题，更换时也必须成对更换。
■ 无专用安装工具时
下面，介绍没有“吸嘴弹簧片安装工具”时安装吸嘴弹簧片的方法。
1
e
拆卸吸嘴。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 将方巾垫在贴装头组的下方。
3. 用手将需更换吸嘴弹簧片的对象吸嘴拆下。
c
注意
配备吸嘴交换站时，务必使所有吸嘴被放回吸嘴交换站中。
2
拆卸弹簧片。
边按住吸嘴轴边用十字精密螺丝刀拆下固定螺丝，
将需要更换的弹簧片取下。
55602-KMG-00
c
注意
只需拆卸固定弹簧片的固定螺丝。
3
安装新的弹簧片。
边向上按住弹簧片边用十字精密螺丝刀拧紧固定螺
丝。
55603-KMG-00
c
注意
务必水平安装弹簧片。
4
安装吸嘴。
5
确认安装状态。
1. 插入吸嘴，确认弹簧片与吸嘴之间没有间隙。
2. 用手反复装卸吸嘴数次，确认没有松动。
3. 取出垫在贴装头组下方的方巾。
c
注意
从贴装头上拆下的吸嘴，务必装回原贴装头。
从吸嘴交换站 ( 选配 ) 中取出的吸嘴，则需放回吸嘴交换站中
原来的位置。

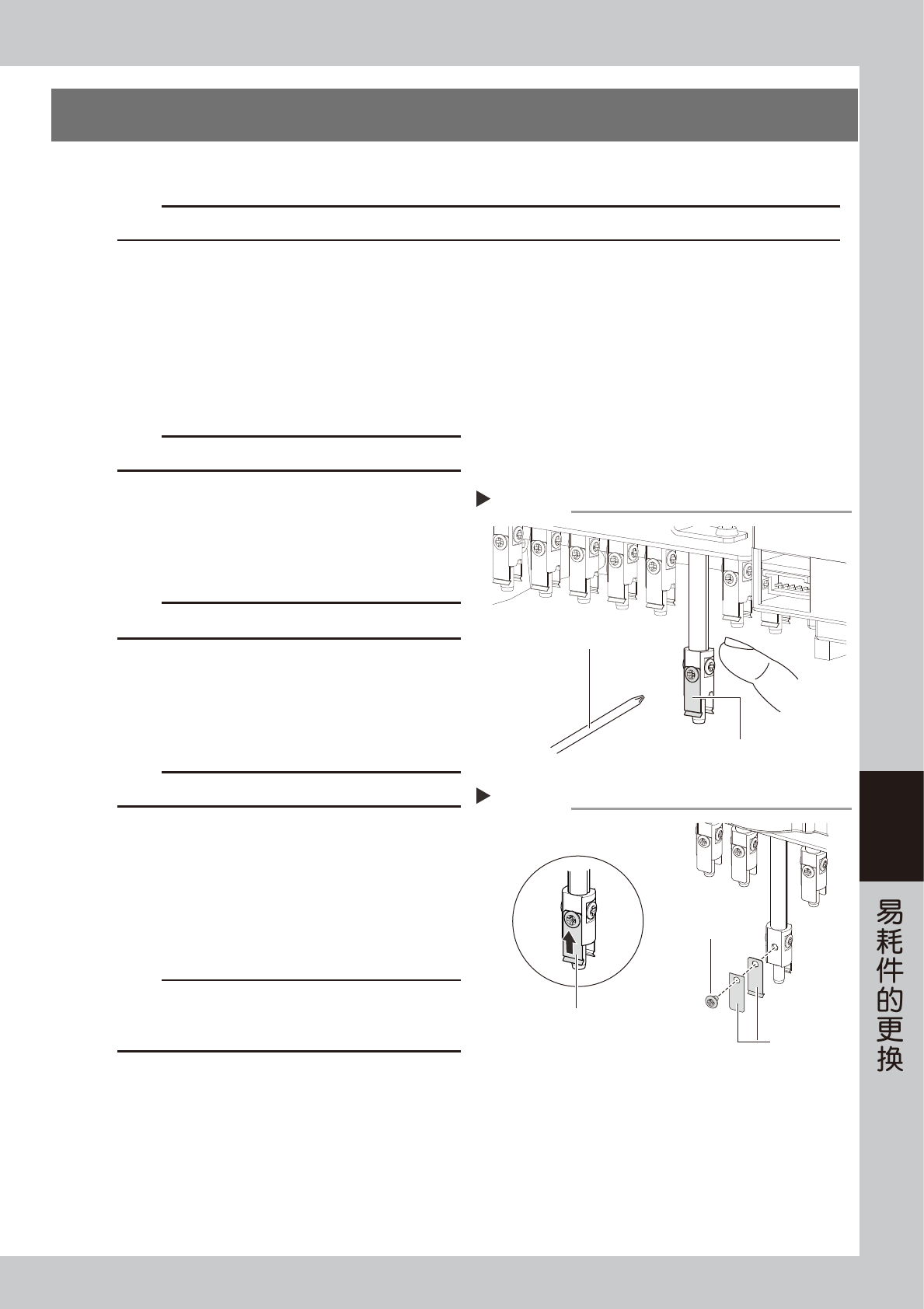

拆卸弹簧片
Step 2
十字精密螺丝刀
需要更换的弹簧片
安装弹簧片
Step 3
新弹簧片
边向上按住弹簧片
边拧紧固定螺丝
固定螺丝
6-4
6
■ 使用专用安装工具时
安装吸嘴弹簧片时，若使用选购件“吸嘴弹簧片安装工具 (KGS-M8810-00X)”可以更水平对称地安装弹簧片。
n
要点
若您选购了该专用安装工具，安装吸嘴弹簧片时建议您使用该专用安装工具安装。
下面，介绍使用该专用安装工具安装吸嘴弹簧片的方法。
1
e
拆卸吸嘴。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 将方巾垫在贴装头组的下方。
3. 用手将需更换弹簧片的对象吸嘴拆下。
c
注意
配备吸嘴交换站时，务必使所有吸嘴被放回吸嘴交换站中。
2
拆卸弹簧片。
边按住吸嘴轴边用十字精密螺丝刀拆下固定螺丝，
将需要更换的弹簧片取下。
55602-KMG-00
c
注意
只需拆卸固定弹簧片的固定螺丝。
3
预装新的弹簧片。
换上新的弹簧片，稍微拧动 ( 从拧紧状态拧松 1/4
圈左右 ) 固定螺丝进行定位。
4
插入专用安装工具。
将专用安装工具的凹槽对准弹簧片的凸部插入吸嘴
轴，务必插入到位。
5
固定弹簧片。
用手指边按住弹簧片凸部与专用安装工具的凹槽
部，边用十字精密螺丝刀拧紧固定螺丝固定弹簧片。
55604-KMG-00
6
确认弹簧片的安装状态。
确认专用安装工具的凹槽与弹簧片的凸部是否紧贴
无间隙。
55605-KMG-00
7
向下拔出专用安装工具。
若弹簧片的安装状态良好，则可以向下拔出专用安
装工具。
8
确认安装状态。
1. 用手反复装卸吸嘴数次，确认没有松动。
2. 取出垫在贴装头组下方的方巾。
c
注意
从贴装头上拆下的吸嘴，务必装回原贴装头。
从吸嘴交换站 ( 选配 ) 中取出的吸嘴，则需放回吸嘴交换站中
原来的位置。

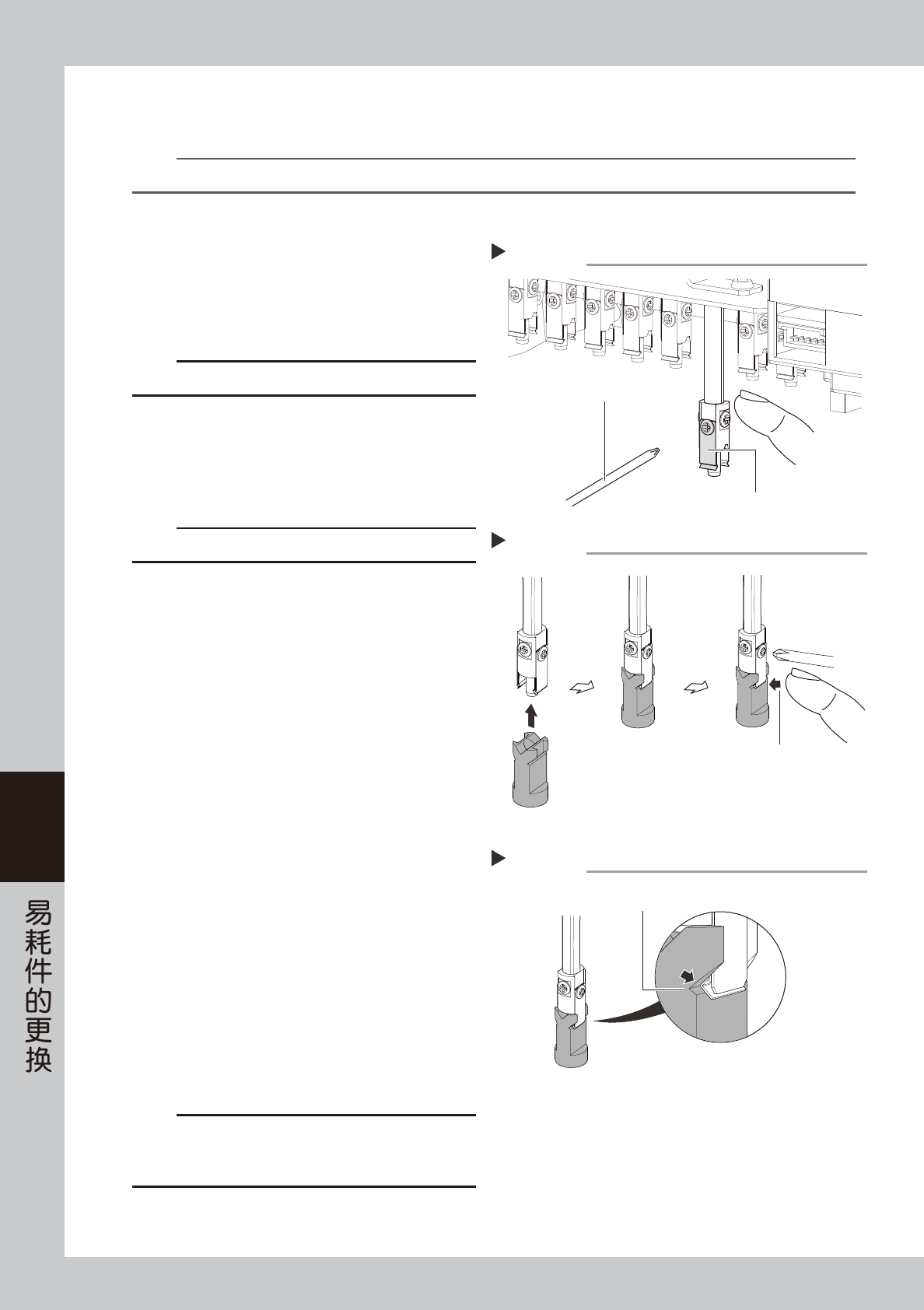

向上插入到位
吸嘴弹簧片安装工具
边按住此处边拧紧固定螺丝
使用专用安装工具安装吸嘴弹簧片
Step 4,5
拆卸弹簧片
Step 2
十字精密螺丝刀
需要更换的弹簧片
确认弹簧片的安装状态
弹簧片的凸部与专用安装工具的凹槽紧贴
无间隙
Step 6
