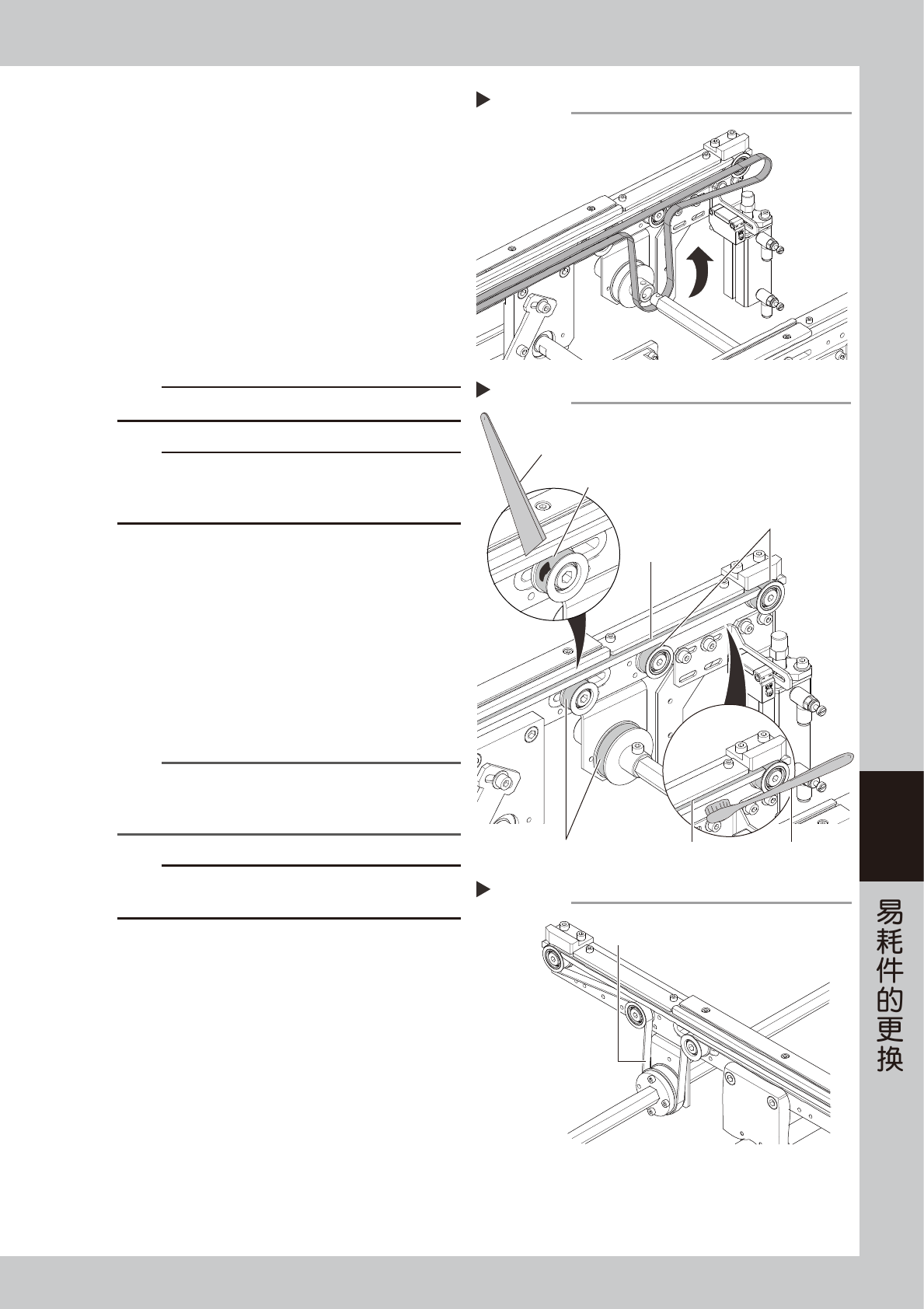

取出传送带。
将传送带从六角轴与驱动用带轮之间空出的空隙中
取出。
55612-KMG-00
7
清洁传送带导轨部与带轮。
1. 用吸尘工具 ( 选购件 ) 清除传送带导轨与传感
器等部位粘附的传送带磨损粉。
2. 带轮表面若有传送带的磨损粉变黑固着时，可
用塑料刮片等除去。
3. 若用吸尘工具无法完全清除传送带导轨部粘附
的磨损粉时，可用塑料软刷等清除。
55613-KMG-00
c
注意
刮片与软刷请使用塑料制品，以免带轮与传送带导轨被划伤。
c
注意
除脏污特别严重之外，请勿使用溶剂 (IPA 等 )。
使用时，请使用乙醇并务必小心擦拭，注意不要使乙醇沾到
带轮的轴承部。
8
换上新的传送带。
1. 将新传送带挂在带轮上定位。
2. 将六角轴连接到驱动用带轮上，并拧紧固定螺
栓。
3. 移动施加张力的带轮，对齐在 Step4 中作记号
的位置之后，拧紧固定螺栓。
4. 若传送带有挠曲时，需调整施加张力的带轮的
位置加大张力。
55614-KMG-00
n
要点
本机的传送带张力规格为 520 〜 580Hz。请根据需要使用张
力计调节。加长传送轨机型的传送带张力规格也与上述规格
相同。
c
注意
拧紧施加张力的带轮的固定螺栓时的拧紧扭矩为 5.5N
‧
m，请
勿拧得过紧。
取出传送带
Step 6
Step 7
清洁传送带导轨、带轮
塑料刮片
传送带导轨部
固着的传送带磨损粉
细刷
带轮表面
传送带导轨部
带轮表面
测量张力的位置
Step 8
测量张力的位置
6-10
6
9

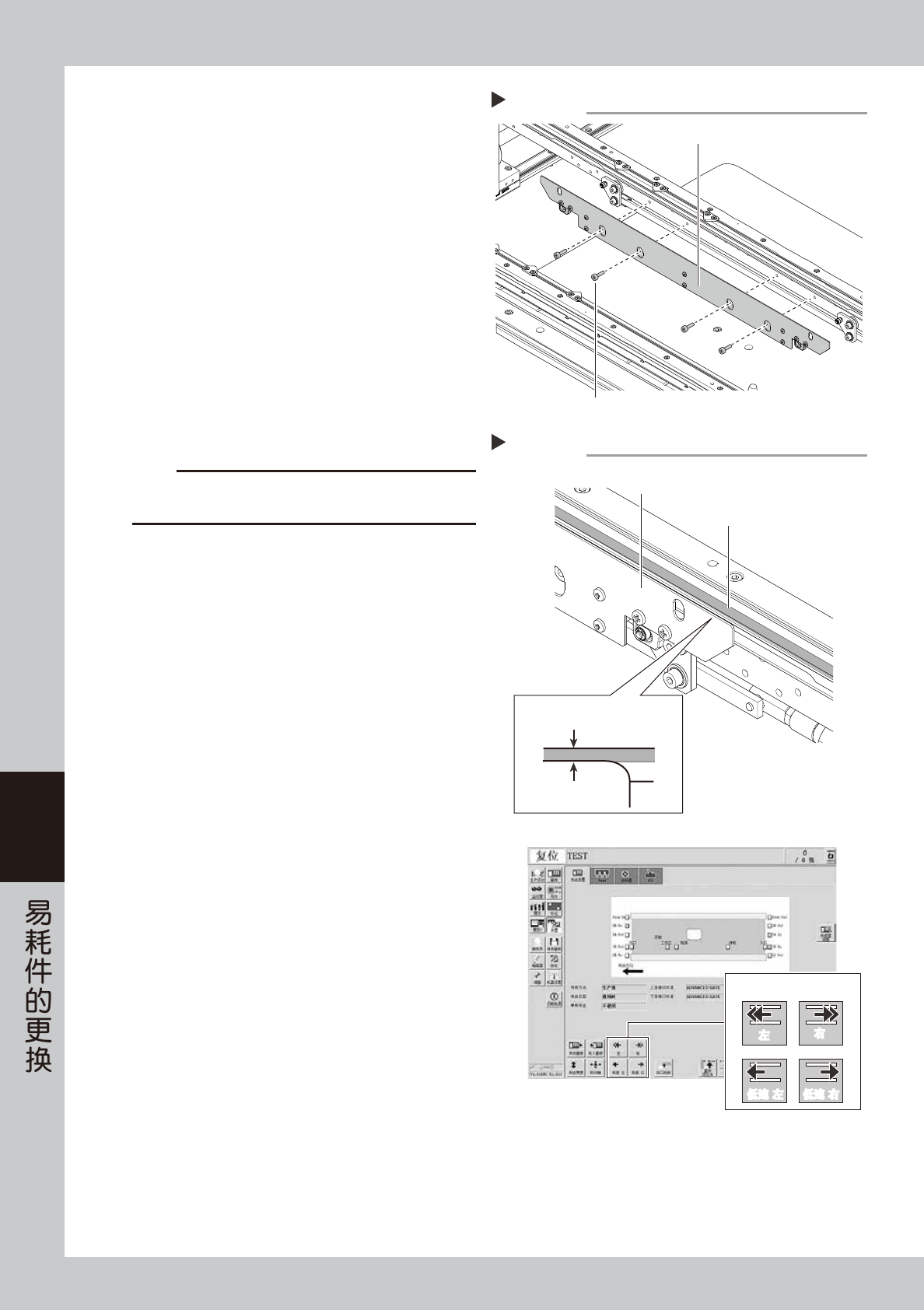

安装基板固定夹。
1. 将基板固定夹嵌入原位之后，用内六角扳手 (3)
拧紧基板固定夹的 4 处固定螺栓。
2. 取出垫在顶板上的方巾。
55615-KMG-00
0
确认传送带的安装状态。
1. 确认基板固定夹顶面的位置是否在低于传送带
传送面约 0.5mm 的位置。
2. 解除贴片机的紧急停机状态，关闭机盖。
3. 按 [ 装置 ] -“传送装置”选项卡画面的传送带
驱动按钮，使传送带转动，确认传送带的转动
状态。
4. 若传送带的转动不顺畅或过于挠曲时，需调节
施加张力的带轮的位置，并再次使传送带转动
确认状态。
55616-KMG-00
c
注意
若传送带传送面与基板固定夹顶面之间几乎没有高差时，易
发生传板错误。此时，请与 YAMAHA 或销售代理商联系。
安装基板固定夹
Step 9
基板固定夹
固定螺栓
确认传送带的安装
Step 10
传送带驱动按钮
0.5 mm
基板固定夹
传送带传送面
基板固定夹
传送带
■ 确认传送带的转动
左左
右右
低速 左低速 左 低速 右低速 右
