NPM-W2 EJM7DC-MB-04M-00 工作 结束前 维修保养篇 4 - 2 - 2 ( 13 ( )) 4-2-2 每 24 小 时 保 养 定 期 检 查 使用工具 : 不要 所需时间 :1 分钟 (1 个部位 ) ●请清扫交换台车以及 13 站供 给单元 ( 选购件 ) 的空编带箱。 ●生产过程中在排出箱装满之前请清 扫元件排出箱。 拉出空编带箱 ●前后摇动编带箱数次，编带屑平整 ，这样就容易拉出来。 废弃空编带 把空编带…
NPM-W2 EJM7DC-MB-04M-00
工作
结束前
维修保养篇
4-2-1
4
使用工具:不要 所需时间:3 分钟(前侧和后侧的合计时间)
●请清扫元件排出箱。
●在工作结束前请清扫元件排出箱。
●生产过程中在排出箱装满之前请清扫元件排出箱。
废弃元件排出箱的元件
把元件排出箱放
回原处
●确认元件排出箱是否正确
设置。
(如果没有正确设置，画
面会显示错误提示，设备
不能启动。
)
5
2
3
把X轴往内推
6
4-2-1
从下方往上取出元件排出箱。

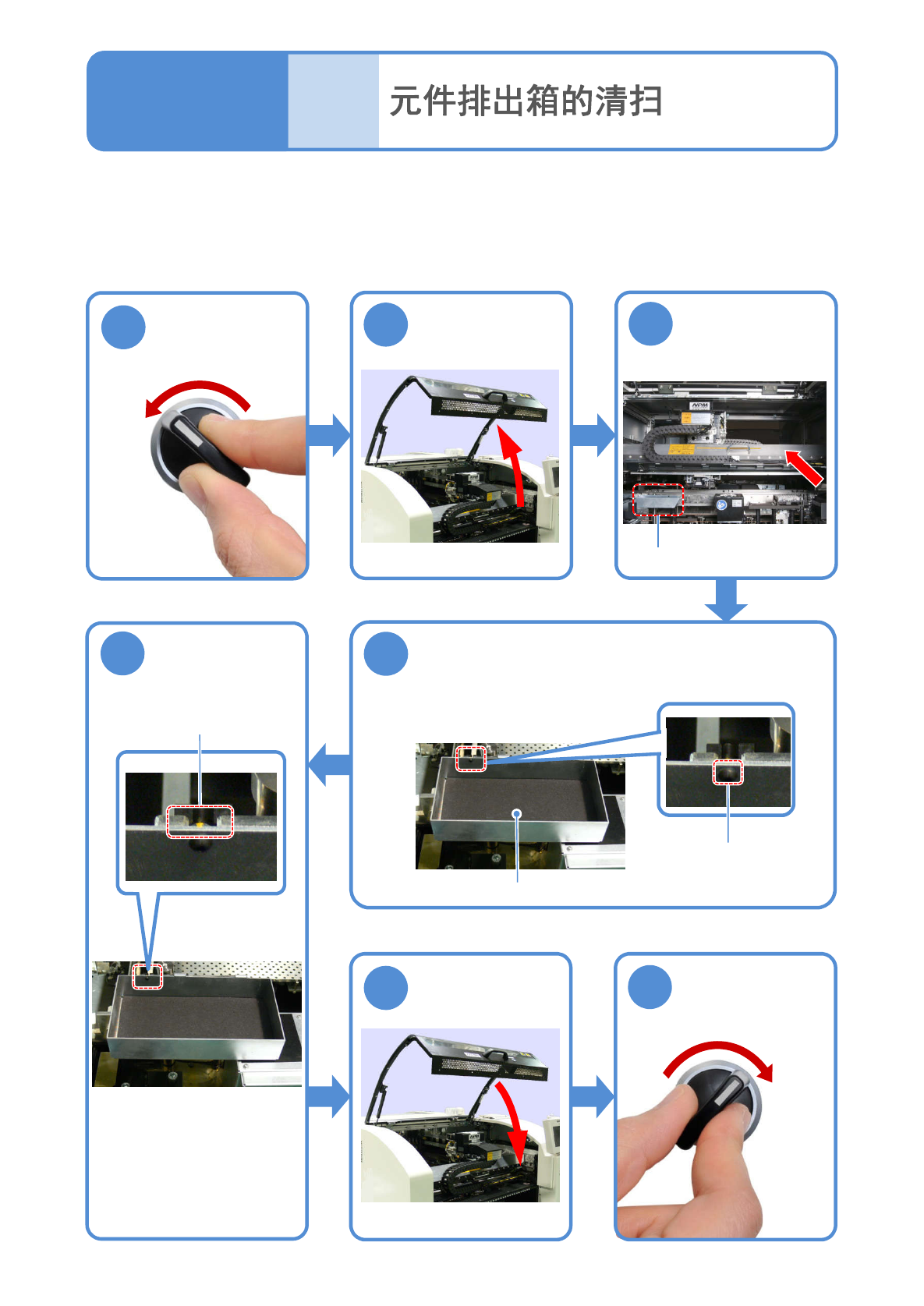

对元件排出箱的清扫进行说明。
螺栓
元件排出箱
对准槽部进行设置。
OFF
SERVO
1
SERVO
ON
7
元件排出箱
NPM-W2 EJM7DC-MB-04M-00
工作
结束前
维修保养篇
4-2-2
( 13 ( ))
4-2-2
每
24
小
时
保
养
定
期
检
查
使用工具:不要 所需时间:1分钟(1个部位)
●请清扫交换台车以及13站供给单元(选购件) 的空编带箱。
●生产过程中在排出箱装满之前请清扫元件排出箱。
拉出空编带箱
●前后摇动编带箱数次，编带屑平整，这样就容易拉出来。
废弃空编带
把空编带箱
放回原处
2
1
3
空编带箱
■13站供给单元
■交换台车
■13站供给单元
■交换台车
空编带箱

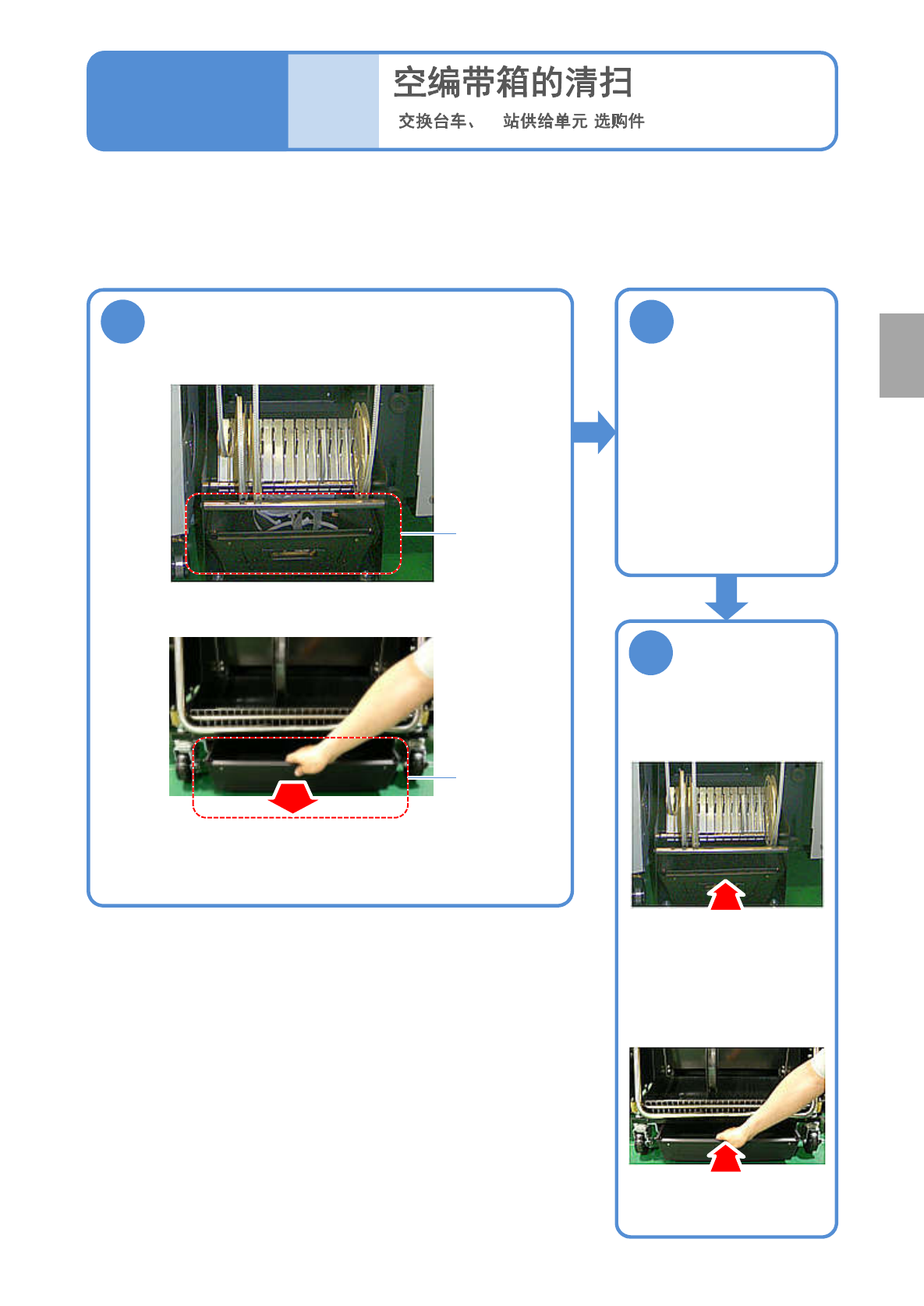

对空编带箱的清扫进行说明。
NPM-W2 EJM7DC-MB-04M-00
工作
结束前
维修保养篇
4-2-3
( ( ))
4-2-3
拉出废屑箱
废弃废屑
把废屑箱放回原处
2
1
3
使用工具:不要 所需时间:1 分钟
●请清扫单式托盘供料器(选购件)、双式托盘供料器(选购件)的废屑箱。
●生产过程中在废屑箱装满之前请清扫废屑箱。
■单式托盘供料器
■双式托盘供料器
废屑箱
废屑箱
■双式托盘供料器
●前后摇动废屑箱数次，废屑平整，这样就容易拉出来。

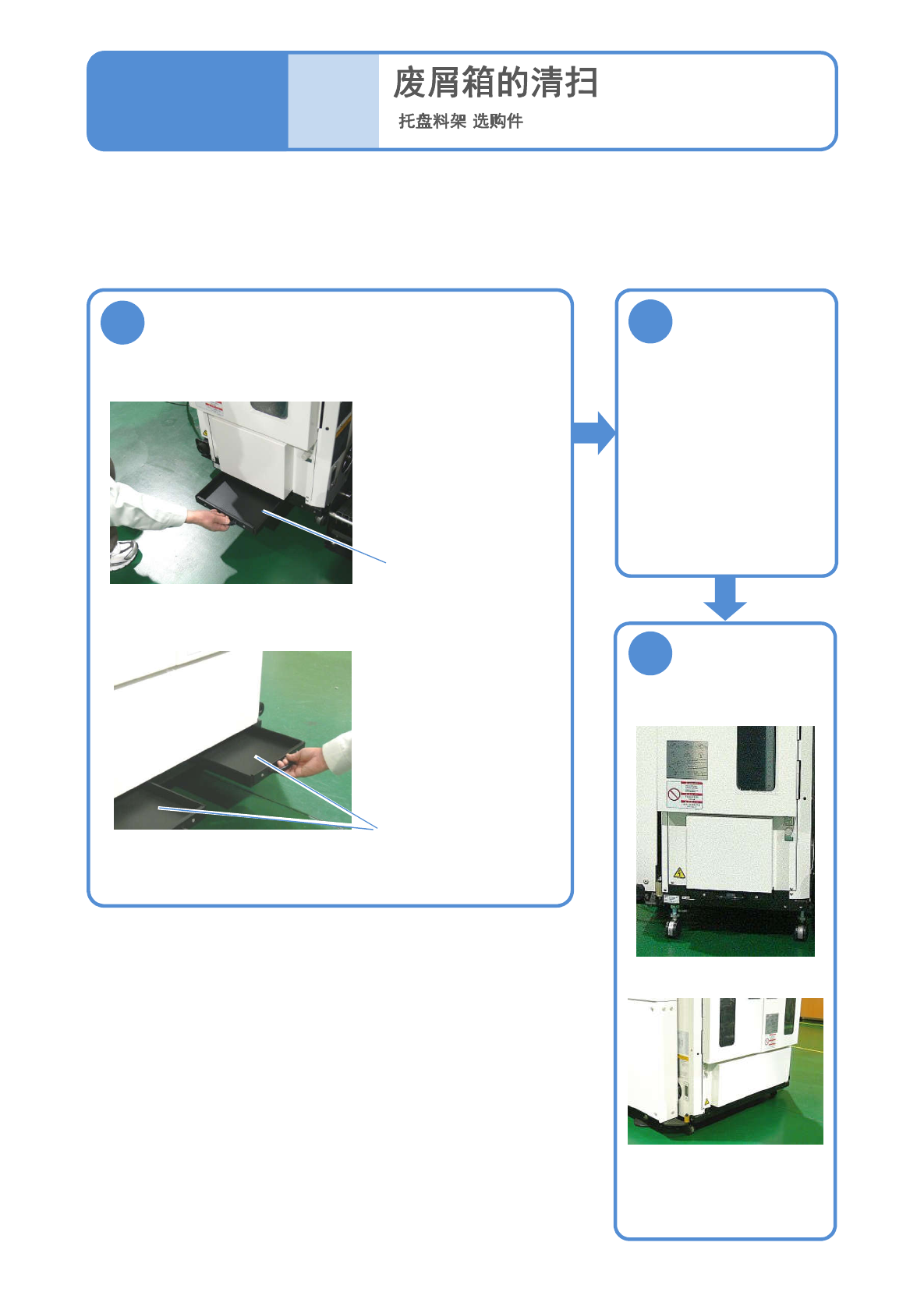

对废屑箱的清扫进行说明。
