NPM-W2 EJM7DC-SF-01N-00 1-9-1 -2 操作单元 信号塔 红色 : 按紧急停止开关时和 错误停止时会亮灯。 黄色 : 材料用完时亮灯。 绿色 : 自动运转时亮灯。 红色 : 按紧急停止开关时和 错误停止时会亮灯。 ●上述设定，可以变更。 ( → 『 操作篇』 P.7-1-3) ●亮灯确认请参阅『操作篇』 ( → P.7-2- 4) 。 ●设备出厂时是横放，设置时可以调 整角度。 各种操作开关 进行运转开…
NPM-W2 EJM7DC-SF-01N-00
各部位
名称
/
1-9-1
-1
1-9-1
外观图
前侧
后侧
安全盖(前侧)
触摸屏(前侧)
安全盖(后侧)
触摸屏(后侧)
压力表保护盖(后侧)
元件用完显示灯
灭灯：正常自动运转中
亮灯：元件用完
闪烁：元件用完提示
电源保护盖(后侧)
各种压力表
压力表保护盖(前侧)
保护盖(前侧)
保护盖(后侧)
排气口
吸气口
吸气口
NPM-W2 EJM7DC-SF-01N-00
1-9-1
-2

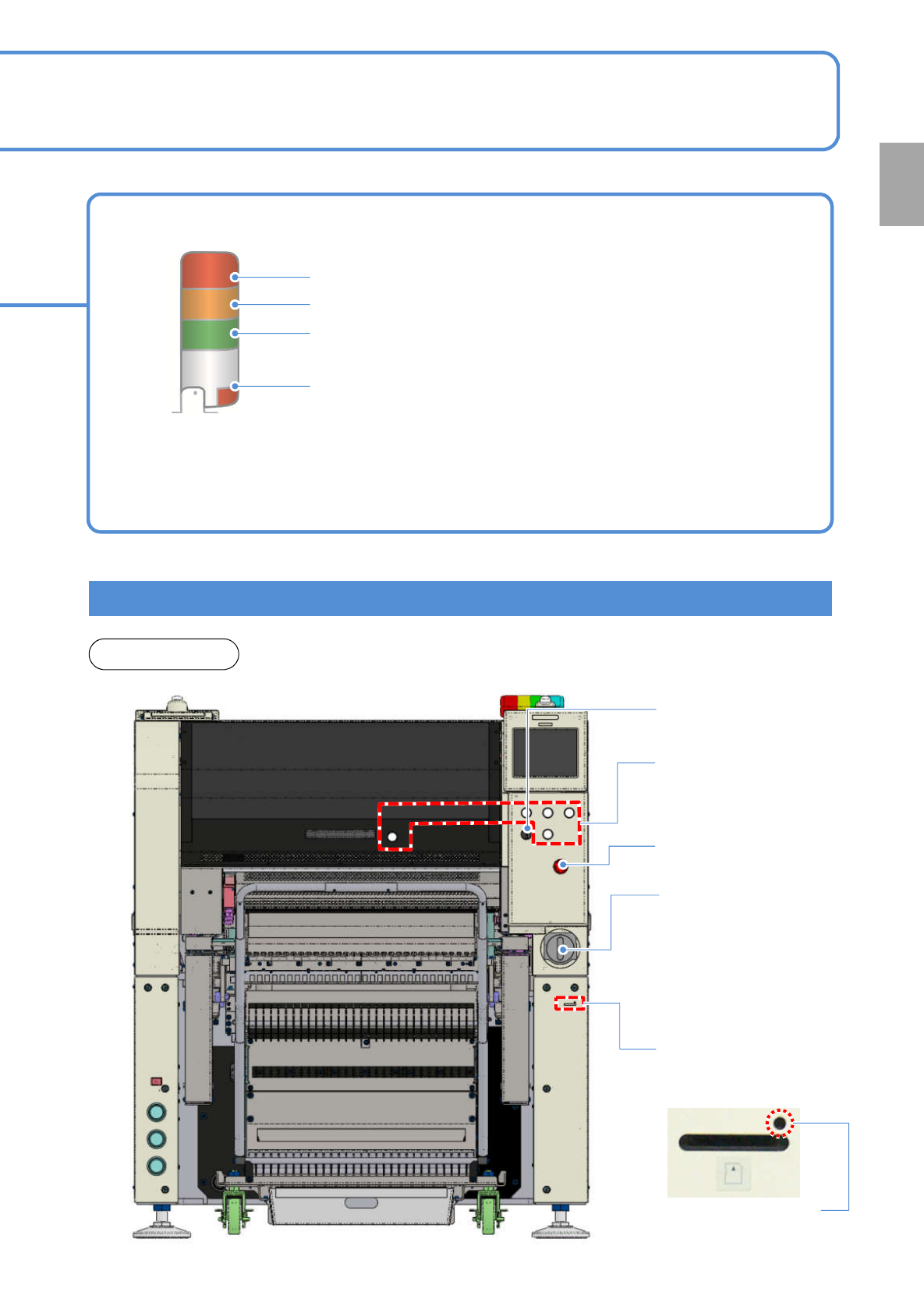

操作单元
信号塔
红色:按紧急停止开关时和错误停止时会亮灯。
黄色:材料用完时亮灯。
绿色:自动运转时亮灯。
红色:按紧急停止开关时和错误停止时会亮灯。
●上述设定，可以变更。 (→ 『操作篇』P.7-1-3)
●亮灯确认请参阅『操作篇』(→P.7-2-4)。
●设备出厂时是横放，设置时可以调整角度。
各种操作开关
进行运转开始和停止等操
作。
伺服开关
伺服系的动力为ON或者
OFF。
紧急停止开关
紧急停止运转。
主电源开关
(前侧)
电源以及空压源为ON或
者OFF。
(主电源开关为OFF时，会
联锁达到气压降低)
SD卡插槽
进行各种数据的读取和写
入。
存取指示灯
(绿色LED)
前側・後側
NPM-W2 EJM7DC-SF-01N-00
各部位
名称
1-9-2
-1

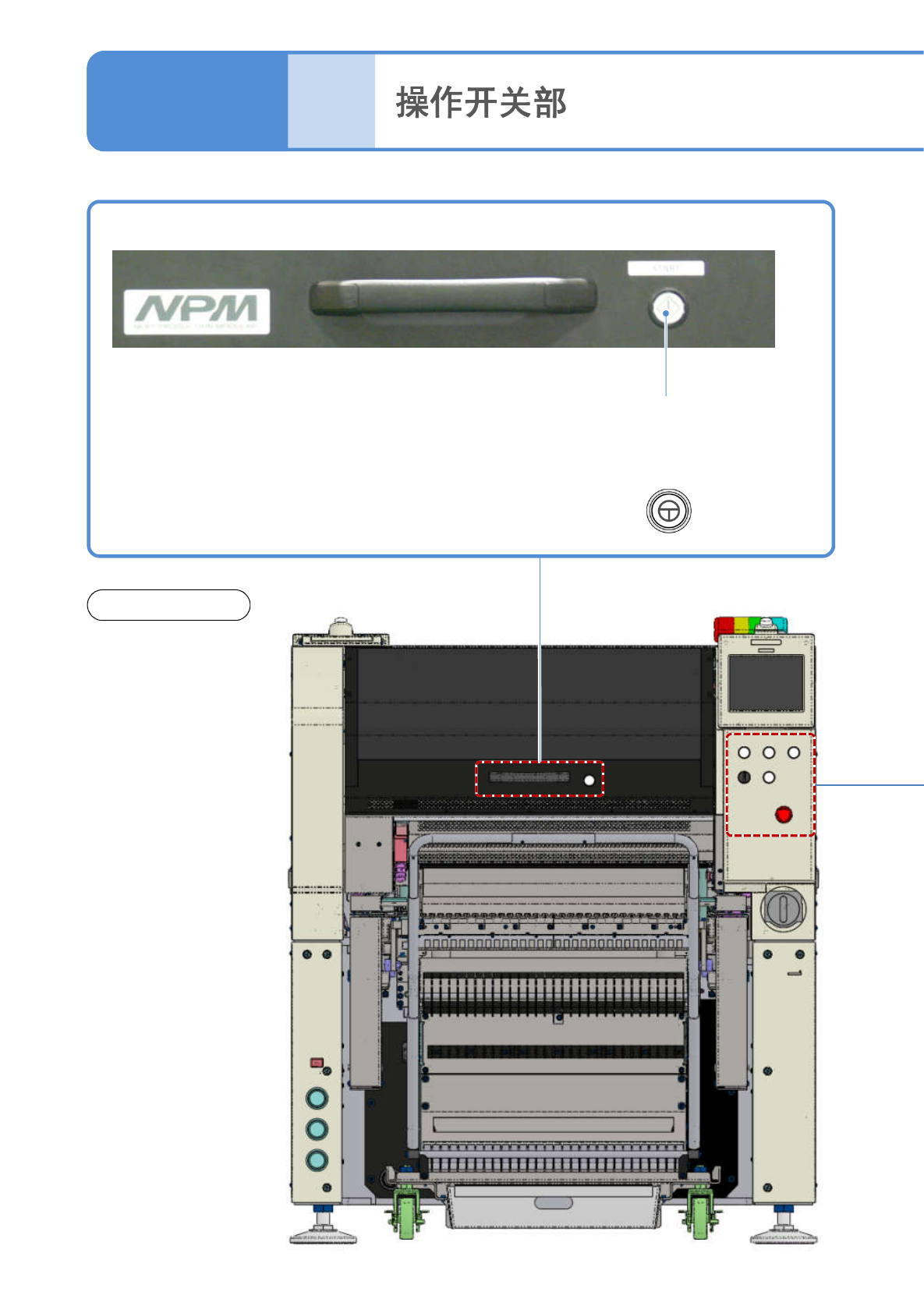

前侧/后侧
1-9-2
START
开始生产。
●暂时停止状态时，
再启动开始生产。
●按住 键时，按START键。
