NPM-W2 EJM7DC-SF-01N-00 1-8 -2 直线马达的位置 ■直线马达的构造（参考） ●根据机种不同多少有异，基本相同。 定子 转子 铁制磁心 ●定子（永久磁石）的吸引力非常强大（根据轴的不 同而异，最大 10 000 N ）。定子之间或者定子与厚钢板相 吸，都不能简单使其脱离。 ●请勿使铁等磁性体（工具、治具、螺栓等）或者手 表、手机、磁气卡等器材靠近距离直线马达 40 mm 以内的 地方。 （磁性体会被吸在定子上，…
NPM-W2 EJM7DC-SF-01N-00
1-8
-1
禁止客户进行卸下或者
拆开直线马达
需要经过训练的专业技术人员使用专用治具进行处理。
必须请专门的废弃业主处理或者与本公司联络。
进行废弃作业时
请将此页以及下一页的须知内容交给废弃业主
为了防止废弃业主发生事故，需要对废弃业主明确操作顺序。
■客户须知
拆卸、废弃的方法
进行灭磁作业
●通过电石气燃烧器对直线马达的定子（永久磁石）的表面进行均一加热，使表面温度大约维持在
1,000 ℃状态加热5分钟以上。
1
卸下可燃物(周围的树脂零部件或配线等)
（为了防止发生火灾）
作为产业废弃物处理
确认磁力是否降低
●确认磁力是否在10 mT以下，或者用钢制标尺等确认是否不被磁力吸引。
2
3
4
使用心脏起搏器的人员请勿靠近直线马达
（可能受伤）
卸下和拆开作业
请专门废弃业主
处理！
危险
操作中，请勿戴金属类物品或者靠近金属类物品
（被直线马达强大磁力吸起，会被卷入或者夹手等，可能造成受伤）
●耳环、项链、手表、工具等
1-8
NPM-W2 EJM7DC-SF-01N-00
1-8
-2
直线马达的位置

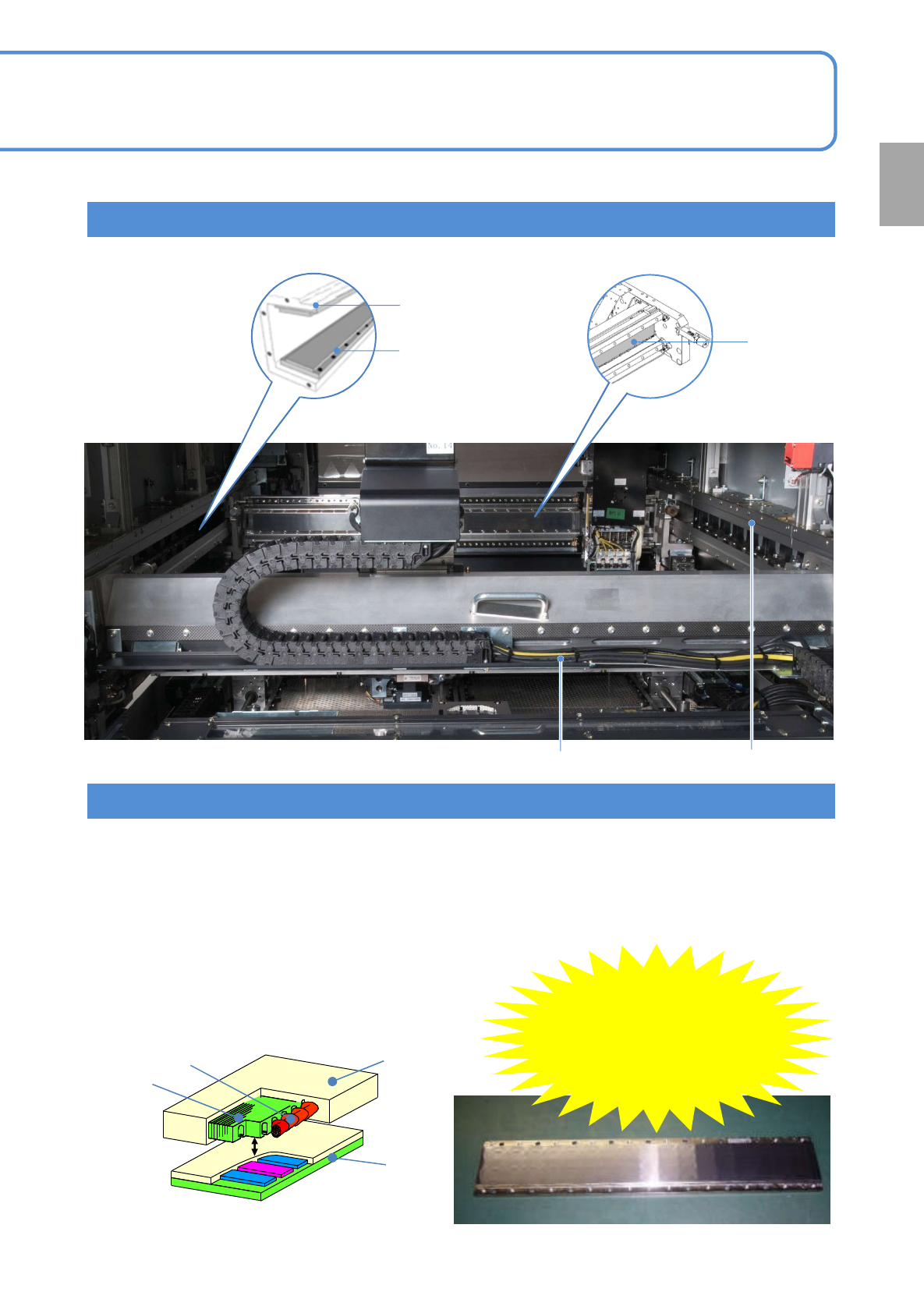

■直线马达的构造（参考）
●根据机种不同多少有异，基本相同。
定子
转子
铁制磁心
●定子（永久磁石）的吸引力非常强大（根据轴的不同而异，最大10 000 N）。定子之间或者定子与厚钢板相
吸，都不能简单使其脱离。
●请勿使铁等磁性体（工具、治具、螺栓等）或者手表、手机、磁气卡等器材靠近距离直线马达40 mm以内的
地方。
（磁性体会被吸在定子上，手指可能被夹住，有受重伤的危险，强大磁力还可能造成手表、手机的故障，也
是造成磁气卡的数据破坏的原因）
●只有定子有吸引力。（转子没有磁力）
使用方面的注意事项
注意磁力！
（最大10 000 N）
线圈
Y轴直线马达X轴直线马达
Y轴上段定子（磁石）
Y轴下段定子（磁石）
Y轴直线马达 X轴直线马达
X轴定子
（磁石）
NPM-W2 EJM7DC-SF-01N-00
各部位
名称
/
1-9-1
-1
1-9-1

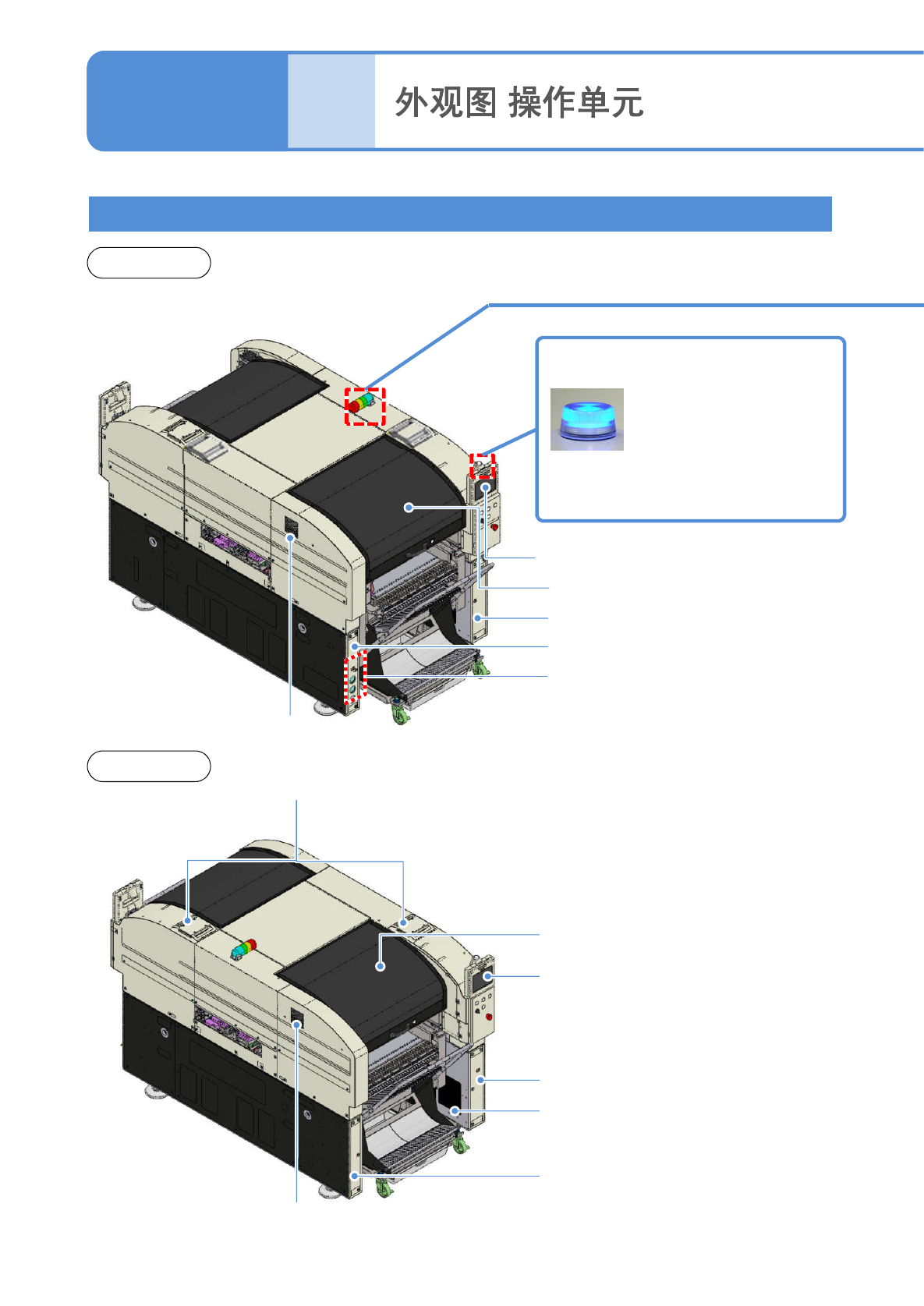

外观图
前侧
后侧
安全盖(前侧)
触摸屏(前侧)
安全盖(后侧)
触摸屏(后侧)
压力表保护盖(后侧)
元件用完显示灯
灭灯：正常自动运转中
亮灯：元件用完
闪烁：元件用完提示
电源保护盖(后侧)
各种压力表
压力表保护盖(前侧)
保护盖(前侧)
保护盖(后侧)
排气口
吸气口
吸气口
