NPM-W2 EJM7DC-MB-06M-00 基板传送带部皮带张力的检 查 6-5 -5 ●事先在频率测量器 ( 皮带厂家等提供的声 波张力计等 ) 输入 以下数值。用手指弹各跨距的中央部位 ( 下图 P 部 ) ，使用 频率测量器测定固有振动数。 ■输入值 ●调整并固定张力滑轮 ，使测 量值达到规格值。 皮带单位重量 0.7 g /m 皮带宽度 4.5 mm 跨距长度 参照下图 ■规格值 ■单轨传送带 ( 单位 :mm) / ( )…
NPM-W2
EJM7DC-MB-06M-00
6-5
-4
每
5
6
0
小
时
保
养
定
期
检
查
延长传送皮带的检查
对在下游工序有延长传送带时的检查方法进行说明。
使用工具:皮带张力计 单轨传送带所需时间: 5分钟 双轨传送带所需时间: 10分钟
■单轨传送带
皮带
■双轨传送带
检查皮带
7
可动侧
固定侧
可动侧
固定侧
可动侧
固定侧
轨道1侧
轨道2侧
P.6-5
-3
顺序
8
P.6-5
-1
顺序
6
电机滚轮
●以前基准为前提，对前侧操作进行说明。
●后基准时，卸下托盘供料器，在后侧进行操作。
●检查步骤除了步骤⑦以外，基本上与基板传送带相同。步骤⑦前后的工序请按照基板传送带的步骤执行操作。
●将皮带套上电机滚轮(下图箭头所指部位)，如果发现划痕、灰尘等附着、磨损、擦伤等现象，
则实施更换。
●双轨传送带的各轨道上有2条、单轨传送带有2条。(参照下图）
●电机滚轮位置
●电机滚轮位置
●皮带位置 ●皮带位置
NPM-W2
EJM7DC-MB-06M-00
基板传送带部皮带张力的检查
6-5
-5
●事先在频率测量器(皮带厂家等提供的声波张力计等)输入
以下数值。用手指弹各跨距的中央部位(下图P部)，使用
频率测量器测定固有振动数。
■输入值
●调整并固定张力滑轮，使测量值达到规格值。
皮带单位重量
0.7 g/m
皮带宽度
4.5 mm
跨距长度 参照下图
■规格值
■单轨传送带
(单位:mm)
/
( )
3
维修保养篇
6-5
■双轨传送带
(单位:mm)
传送带类型 使用部位
No.
规格值(Hz)
单传感器、
双传送带共通
固定轨道
A
365 ± 20
B
530 ± 25
可动轨道
C
985 ± 50
D-1
1020 ± 50
D-2
820 ± 40
●固定轨道：4条
●轨道1侧、轨道2侧固定轨道：8条
●可動レール：4本
A
B
C
D-1
D-2
A
B
C
109109
P
P
P
P
P
P
P
P
A
B
A
B
C
D-1
D-2
C
C
D-2
D-1
C
109
109
P
P
P
P
P
P
P
P
P
P
P
P
●轨道1侧可动轨道：4条 (P.6-5-6的箭头图E)
●轨道2侧可动轨道：4条 (P.6-5-6的箭头图F)
图中的“●”表示
张力滚轮
NPM-W2
EJM7DC-MB-06M-00

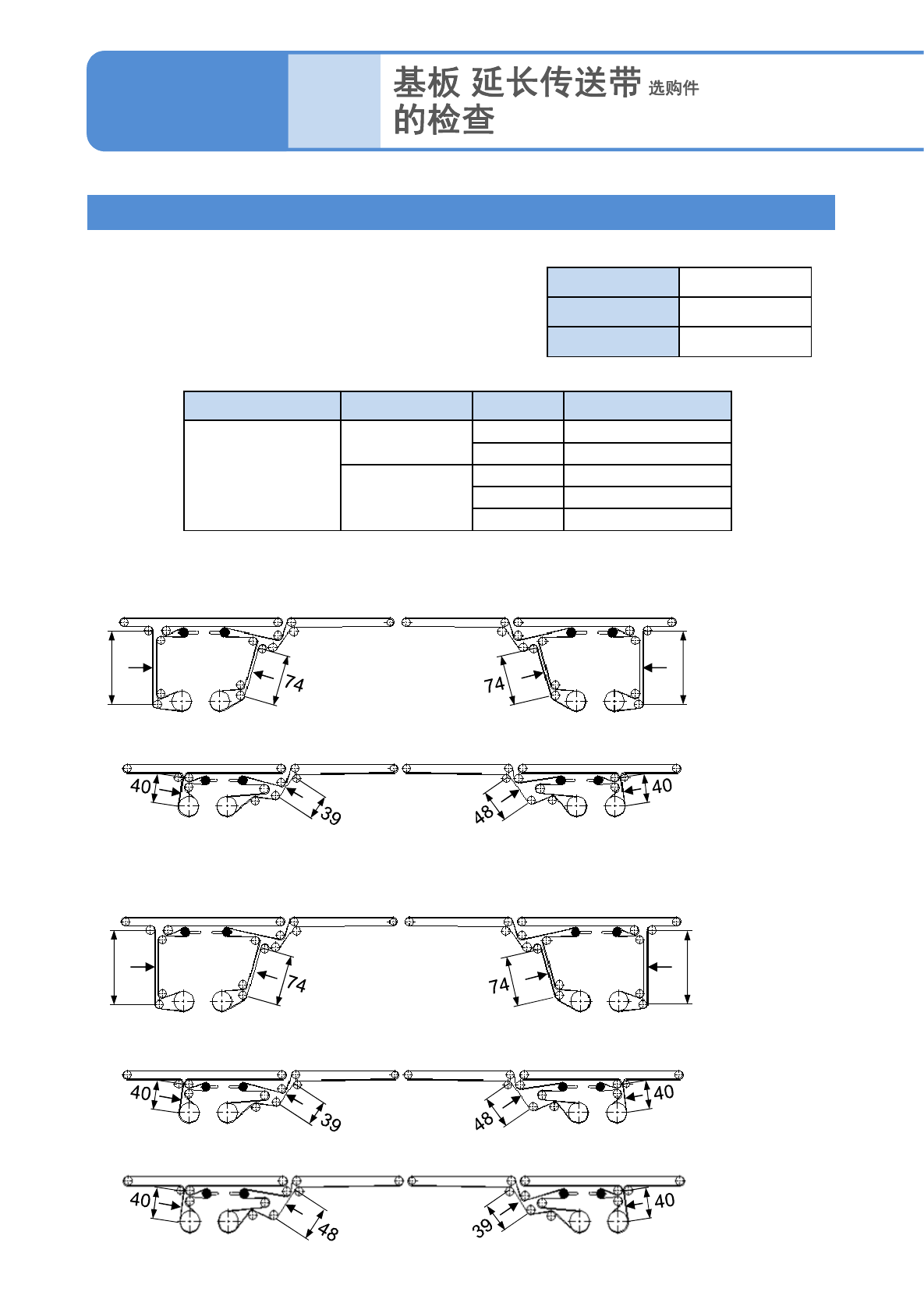

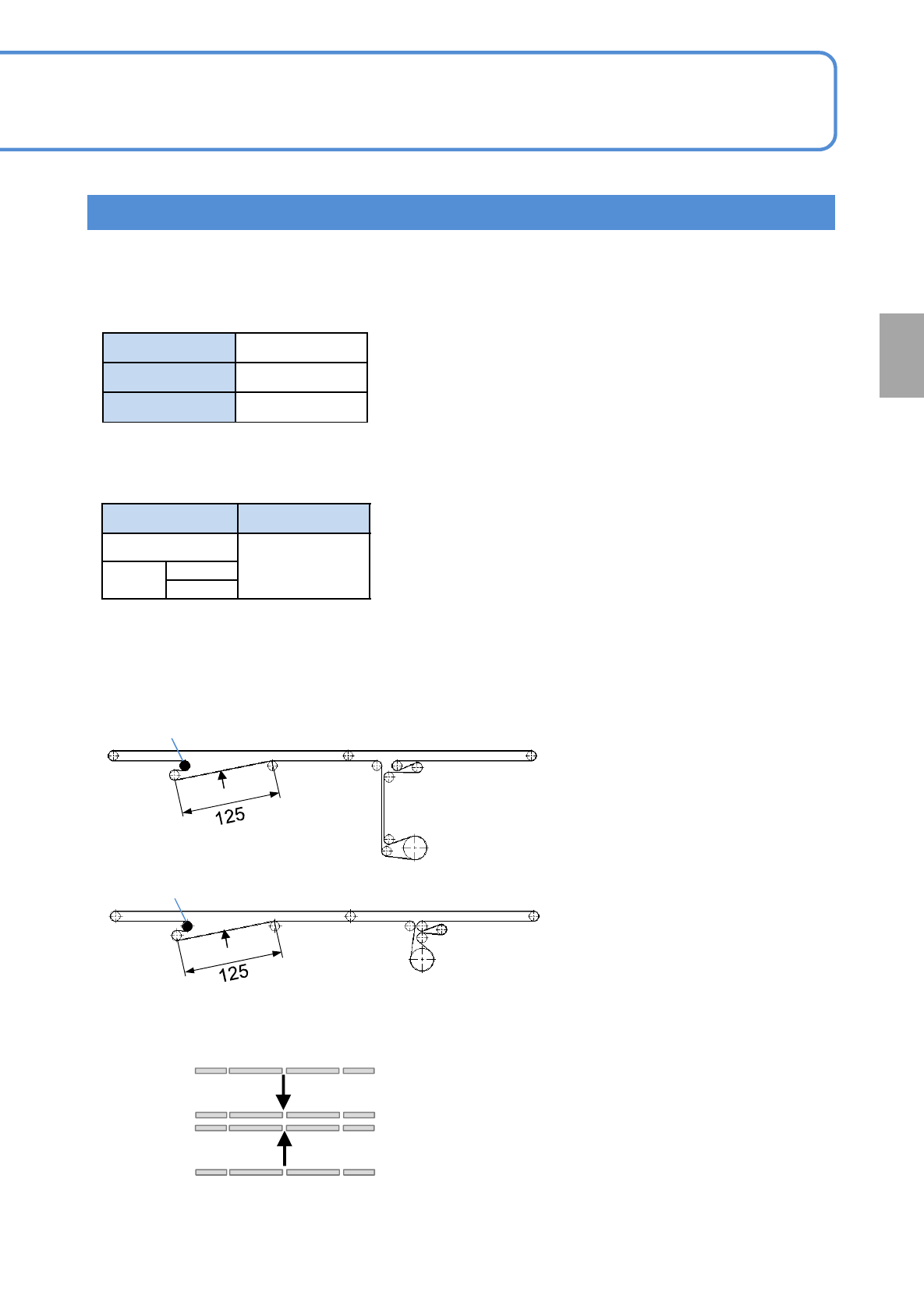

延长传送带部皮带张力的检查
6-5
-6
●事先在频率测量器(皮带厂家等提供的声波张力计等)输入以下数值。用手指弹各跨距的中央部位(下图P部)，
使用频率测量器测定固有振动数。
■输入值
●调整并固定张力滑轮，使测量值达到规格值。
皮带单位重量
0.7 g/m
皮带宽度
4.5 mm
跨距长度 参照下图
■规格值
■单轨传送带
传送带类型 规格值(Hz)
单轨
315 ±20 Hz
双轨
轨道1
轨道2
每
5
6
0
小
时
保
养
定
期
检
查
●固定轨道
●可动轨道
张力滑轮
张力滑轮
P
P
E
F
可动侧
固定侧
可动侧
固定侧
轨道1侧
轨道2侧
■单轨传送带(各一个)、双轨传送带(各两个)
(单位:mm)
●基板传送带可动规的箭头图
