MODEL TCM-X300S 0306-001 192 ᧄㇱ MAIN BODY SECTION Fig. L-6 ᧄ಄ළࡈࠔࡦ Machine Cooling Fan 503 502 504 502 503 504 520 528 504 503 502 504 529 512 527 513 518 523 517 516 515 514 503 502 See Fig.B-1 Key No.29 513 527 517 51…
MODEL TCM-X300S
0306-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
191
L-4
301 630 119 0211 STAY 1 814L--010-301
302 630 001 0220 WASHER 2 814L--010-302
303 411 141 6705 WASHER SPR 5 2 814L--010-303
304 630 000 7770 BOLT,HEX-SCT 2 814L--010-304
309 630 117 2477 ASSY,SENSOR,PELEC 1 BPH34 Amp 814L--010-309
310 630 004 2108 SENSOR,PELEC 1 BPH34,FU-6F 814L--010-310
331 630 116 5493 COVER 1 814L--010-331
333 630 000 7756 BOLT,HEX-SCT 7 814L--010-333
334 411 141 6705 WASHER SPR 5 7 814L--010-334
335 411 141 4107 WASHER V 5X10X1 7 814L--010-335
341 630 095 7938 BRACKET 1 814L--010-341
342 411 141 4107 WASHER V 5X10X1 2 814L--010-342
343 411 141 6705 WASHER SPR 5 2 814L--010-343
344 630 000 7756 BOLT,HEX-SCT 2 814L--010-344
MODEL TCM-X300S
0306-001
192
ᧄㇱ MAIN BODY SECTION

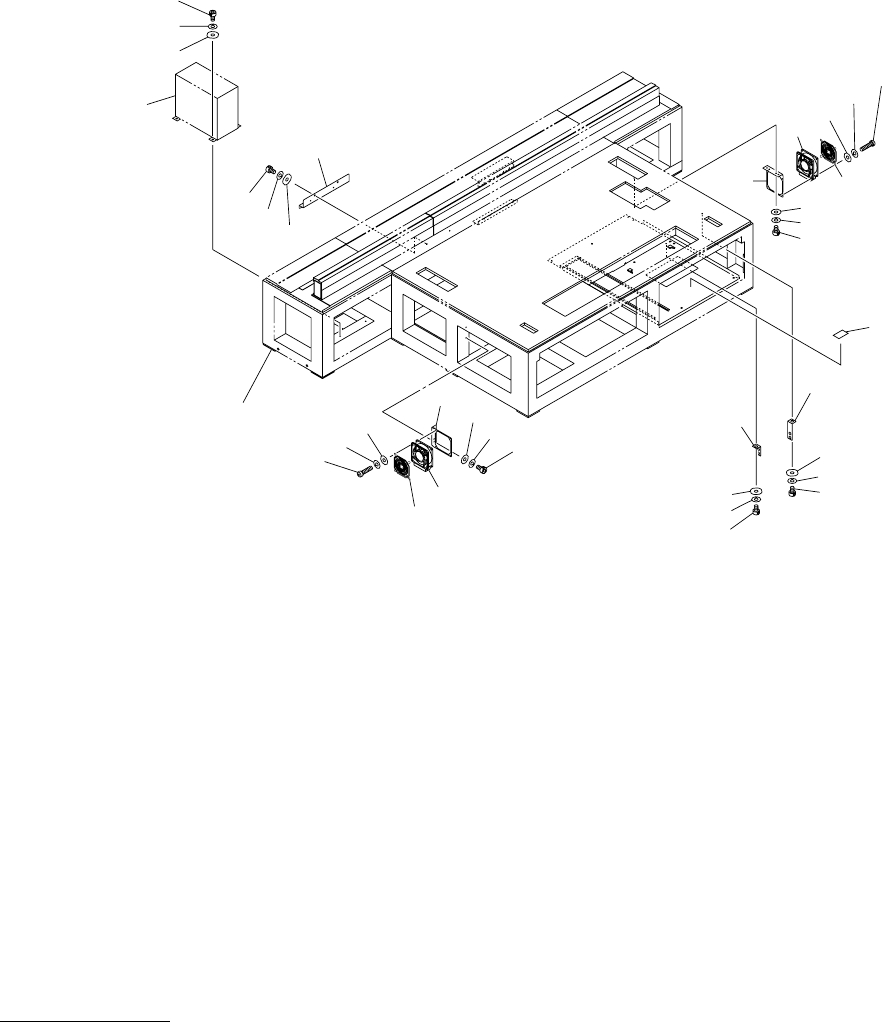

Fig. L-6 ᧄ಄ළࡈࠔࡦ Machine Cooling Fan
503
502
504
502
503
504
520
528
504
503
502
504
529
512
527
513
518
523
517
516
515
514
503
502
See Fig.B-1
Key No.29
513
527
517
518
516
515
514
See Fig.L-1
Key No.9
523
512
530
MODEL TCM-X300S
0306-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
193
L-6
502 630 000 7763 BOLT,HEX-SCT 8 814L--010-502
503 411 141 6705 WASHER SPR 5 8 814L--010-503
504 630 001 0220 WASHER 8 814L--010-504
512 630 000 7749 BOLT,HEX-SCT 4 814L--010-512
513 411 141 4107 WASHER V 5X10X1 4 814L--010-513
514 630 000 9293 MACHINE SCREW 8 814L--010-514
515 411 008 1706 WASHER SPR 4 8 814L--010-515
516 411 119 2104 WASHER V 4X9X0.8 8 814L--010-516
517 630 087 0015 MOTOR,AC 2 MFAN8,MFAN9,MRS14-TUL
814L--010-517
518 630 061 7429 ACCESSORY,MOT-M 2 814L--010-518
520 630 107 3859 BRACKET 1 814L--010-520
523 630 087 0299 BRACKET 2 814L--010-523
527 411 141 6705 WASHER SPR 5 4 814L--010-527
528 630 094 0879 BRACKET 1 814L--010-528
529 630 094 0886 BRACKET 1 814L--010-529
530 630 122 8471 NAME PLATE,NOTICE 1 814L--010-530
