MODEL TCM-X300S 0306-001 46 ਛ㑆ࡌࠬㇱ MIDDLE BASE SECTION Fig. E-6 ࡈࠖ࠳ⵝ⌕ࡒࠬᬌㇱ Feeder Miss-setting Detector 526 501 517 508 507 506 508 509 509 509 508 509 515 510 510 508 515 516 516 509 508 508 519 505 513 512 511 513 512…
MODEL TCM-X300S
0306-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
45
E-4
301 630 116 3789 SUPPORT 2 814E--010-301
302 630 000 7756 BOLT,HEX-SCT 4 814E--010-302
303 411 141 6705 WASHER SPR 5 4 814E--010-303
304 411 141 4107 WASHER V 5X10X1 4 814E--010-304
306 630 000 7510 BOLT,HEX-SCT 2 814E--010-306
309 630 119 7326 LEVER 2 814E--010-309
310 630 092 9324 ASSY,SENSOR,PROXIMITY 2 BPX27,BPX28 814E--010-310
311 411 108 7103 SCR FLT 3X10 2 814E--010-311
312 411 141 2806 WASHER SPR 3 2 814E--010-312
313 411 141 3902 WASHER V 3X7X0.5 2 814E--010-313
MODEL TCM-X300S
0306-001
46
ਛ㑆ࡌࠬㇱ MIDDLE BASE SECTION

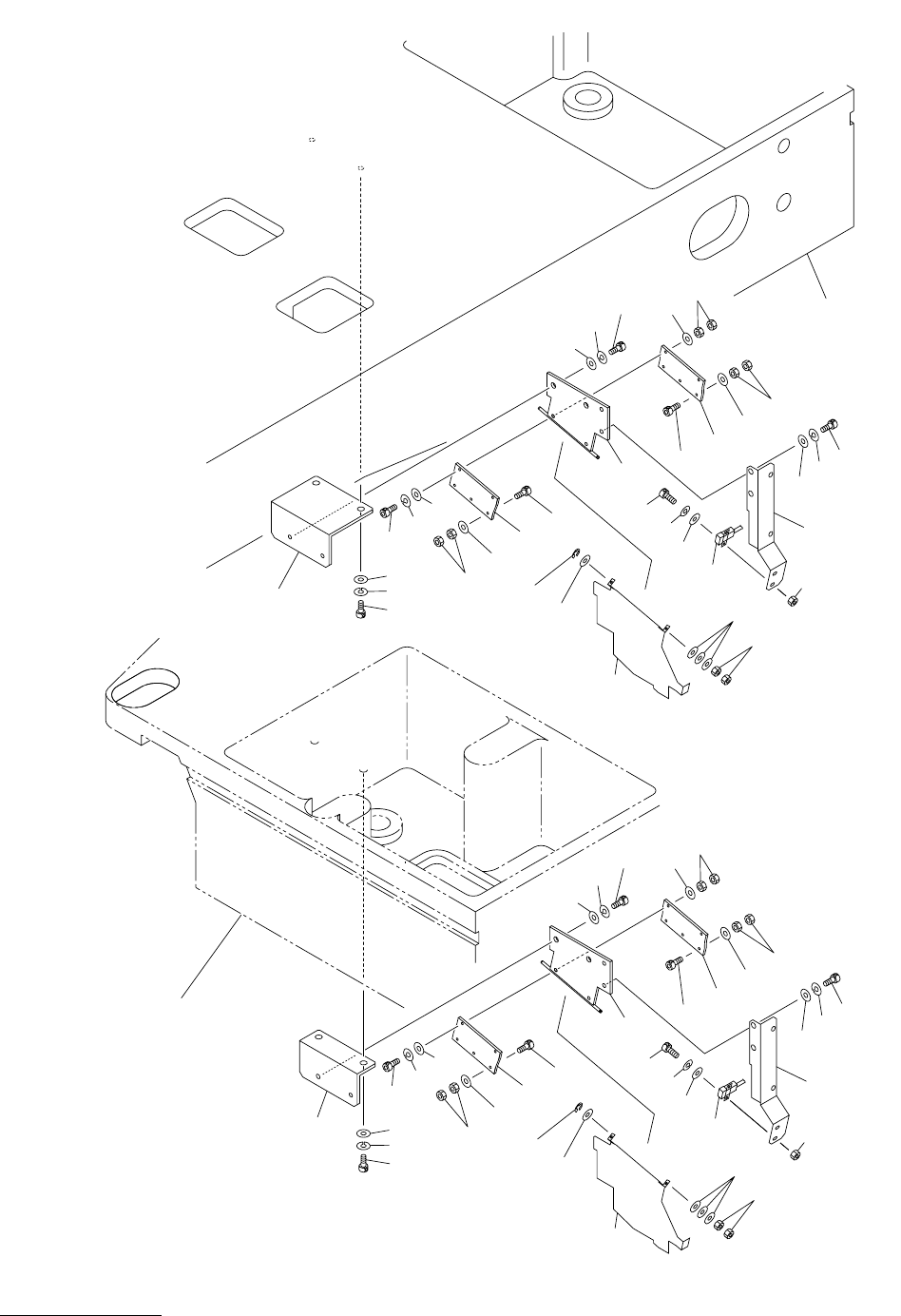

Fig. E-6 ࡈࠖ࠳ⵝ⌕ࡒࠬᬌㇱ Feeder Miss-setting Detector
526
501
517
508
507
506
508
509
509
509
508
509
515
510
510
508
515
516
516
509
508
508
519
505
513
512
511
513
512
511
508
507
518
503
502
504
See Fig.L-1
Key No.12
517
508
507
506
508
509
509
509
508
509
515
510
510
508
515
509
508
508
519
514
505
513
512
511
513
512
511
508
507
518
503
502
504
See Fig.L-1
Key No.12
514
MODEL TCM-X300S
0306-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
47
E-6
501 630 102 8156 BRACKET 1 814E--010-501
502 630 000 7879 BOLT,HEX-SCT 4 814E--010-502
503 411 141 3001 WASHER SPR 6 4 814E--010-503
504 411 141 4305 WASHER V 6X12.5X1.6 4 814E--010-504
505 630 103 2504 PLATE 2 814E--010-505
506 630 000 7558 BOLT,HEX-SCT 4 814E--010-506
507 411 141 2806 WASHER SPR 3 8 814E--010-507
508 411 141 3902 WASHER V 3X7X0.5 32 814E--010-508
509 411 141 0109 NUT HEX 3 40 814E--010-509
510 630 103 0289 PLATE 4 814E--010-510
511 630 000 7749 BOLT,HEX-SCT 8 814E--010-511
512 411 141 6705 WASHER SPR 5 8 814E--010-512
513 411 141 4107 WASHER V 5X10X1 8 814E--010-513
514 630 116 1372 PLATE 2 814E--010-514
515 630 000 7510 BOLT,HEX-SCT 12 814E--010-515
516 630 103 2498 BRACKET 2 814E--010-516
517 630 092 9324 ASSY,SENSOR,PROXIMITY 2 BPX30,BPX31 814E--010-517
518 630 000 7527 BOLT,HEX-SCT 4 814E--010-518
519 411 000 9304 RING E 2 2 814E--010-519
526 630 103 4041 BRACKET 1 814E--010-526
