Installation Manual Station Software Version 505.03 SP1
82 of 154
7.1.3 Mindestvoraussetzung für Embedded Software
7.1.3.1 Embedded Software HF und HF/3
Subsystem HF HF/3 BIOS Dateiname Applikation 1
Applikation 2
Dateiname
Hauptachsen X X 2.0 A0300200.bhx 1.03
2.39
A0310103.bhx
X0320239.bhx
Y0320239.bhx
RV-Kopf Achsen X X 2.0 A0300200.bhx 1.03
2.39
A0310103.bhx
X0320239.bhx
Y0320239.bhx
Twin Z-Achse X X 2.0 A0300200.bhx 1.03
2.39
A0310103.bhx
P0320239.bhx
R0320239.bhx
Twin DP-Achse X X 2.0 A0300200.bhx 1.03
2.30
A0310103.bhx
A0320230.bhx
RV Kopffunktionen X X 1.04
3C8
K0400104.hex
K06003C8.bhx
6.09
1.0C
K0410609.hex (8 bit)
K061010C.hex (16 bit)
Twin Kopffunktionen X X 3C8 I01003C8.bhx 2.05 I0110205.bhx
I0310205.bhx
BE-Tisch X X 1.01 B0200101.hex 1.04 B0210104.hex
Gurtschneider X X 1.00 G0200100.hex 1.00 G0210100.hex
LP-Transport X X 3.03 T0600303.hex 5.43 T0610543.hex
Main/Subdistributor X X 3.23 E0100323.bhx 3.23 E0110323.bhx
VISION Module X X 1.0C V050010C.bhx 1.02 V0510102.bhx
MTC 2 X X 2.0 M0200200.bhx 2.04 M0210204.bhx
Bedeutung der Symbole:
gleiche Download Version – keine Änderungen
neue oder geänderte Download Version
Installation Manual, Station Software Version 505.03 SP1 Edition 08/2005
83 of 154
7.1.3.2 Embedded Software S-25 HM, S-27 HM, HS-50, HS-50+, HS-60
Subsystem HS-50 S-25
HM
HS-60 S-27
HM
BIOS Dateiname Applikation
1
Applikation
2
Dateiname
Hauptachsen X X X X 2.0C A010020C.bhx 5.04 A0110504.bhx
RV Kopffunktionen
(nicht modular)
X 1.01 K0300101.hex 1.07 K0310107.hex
RV Kopffunktionen
(modular)
X X X X 1.04
K0400104.hex
6.09
K0410609.hex
BE-Tisch (CAN) X X 2.01 B0200201.hex 4.02 B0210402.hex
BE-Tisch (V24) X X 3.02 3.02 Bios.hex 5.02 B0V10502.hex
Gurtschneider (CAN) X X 2.01 G0100201.hex 3.02 G0110302.hex
LP-Transport 100 X 3.02 T0100302.hex 5.32 T0110532.hex
LP-Transport 200 X 3.02 T0200302.hex 5.32 T0210532.hex
LP-Transport 210 X 3.02 T0300302.hex 5.32 T0310532hex
LP-Transport 201 X 3.01 T0400301.hex 5.44 T0410544.hex
LP-Transport 301 X 3.03 T0500303.hex 5.43 T0510543.hex
MTC 1 X X 4.01 M0110401.hex
Bedeutung der Symbole:
gleiche Download Version – keine Änderungen
neue oder geänderte Download Version
Installation Manual Station Software Version 505.03 SP1
84 of 154

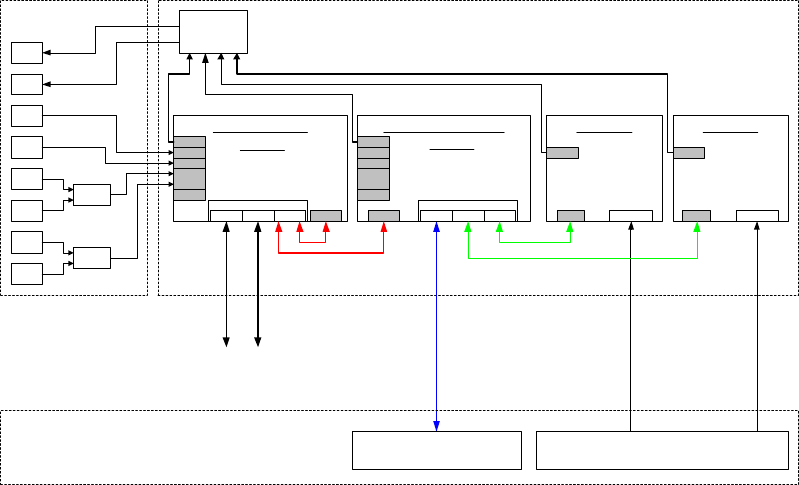

7.2 Hardware-Komponenten
7.2.1 Übersicht
Die folgenden Grafiken zeigen für die verschiedenen Maschinentypen die Hardware-Komponenten
des Rechnersystems:
Stationsrechner
COM 294
Hardware-Komponenten Rechnersystem SIPLACE HF und HF/3
Monitor
1
Monitor
2
Videomux
Tastatur
1
Tastatur
2
Maus
1
Maus
2
Y-Key
Y-Mouse
Touch -
screen 1
Touch -
screen 2
Steuereinheit
Dezentrale Steuerung / Peripherie
(Achsen, E/A, BE-Tische, LP-Transport)
Kamera-Systeme
(LP-Kamera, RV-Kopf BE-Kamera,
Twin Head IC-Kamera, FC-Kamera und Koplan)
SIPL A CE- L A N
( Linie )
Kunden-LAN
(GEM)
Maschine
6 - HubLAN 3
LAN 1
VGA
COM 1
COM 2
KBD /
Maus
Simicro CPU 076
PII I 866 MHz, 192 MB
6 GB HD , FD, CD
USB
LAN 2
Maschinencontroller
2 x COM352 oder COM354
LAN 1
VGA
COM 1
COM 2
KBD /
Maus
USB
CAN
VISION 1
4 x Kamera
HS3L
ICOS
MVS340
VISION 2
4 x Kamera
HS3L
ICOS
MVS340
HS3L HS3L
Simicro CPU 076
PII I 566 MHz, 64 MB
6 GB HD, FD, CD
VGA VGA
Abb. 7-1: Hardware-Komponenten Rechnersystem SIPLACE HF-Serie
