Chươ ng 1 Phần này mô tả môi trường hoạt động và các công cụ làm việc để bảo dưỡng máy . Các Điều Kiện Bảo Dưỡng Multi - Functional Pl acer STM1- S S ổ T ay Bả o Dư ỡ ng 1-1 0 Các Dụng Cụ Bảo Dưỡng Các Điều Kiện Bảo Dưỡn…
Chương 1
Phần này mô tả môi trường hoạt động và các công cụ làm việc để bảo dưỡng máy.
Các Điều Kiện Bảo Dưỡng
Multi-Functional Placer
STM1-S Sổ Tay Bảo Dưỡng
1-9
Các Dụng Cụ Bảo Dưỡng

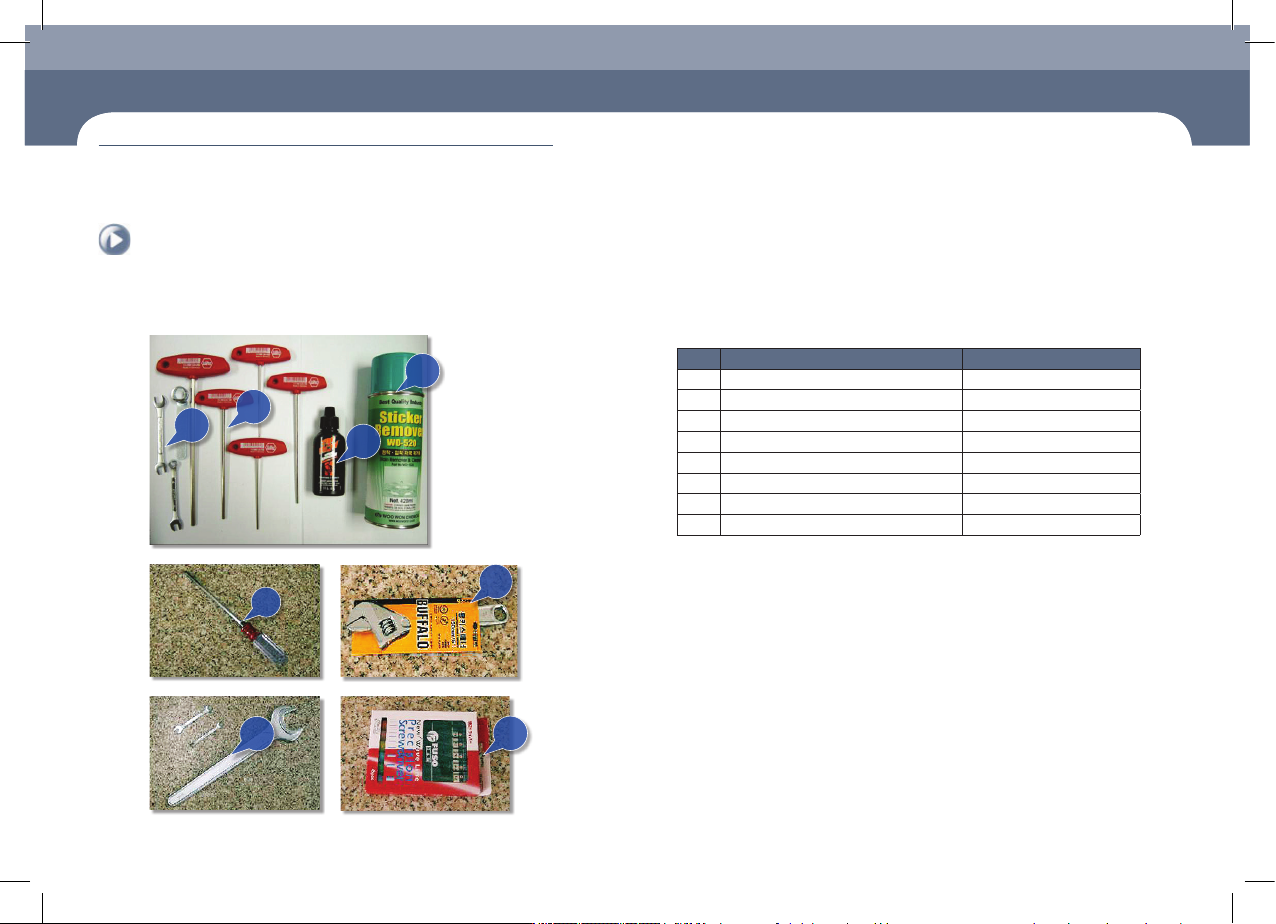

2. Các dụng cụ khác được cung cấp
Bạn sẽ cần mua các công cụ tháo gỡ khác cần thiết để bảo trì thiết bị này.
1
2
3
4
5
6
7
8
Tên Tên Số Vật Dụng
1 Chìa Vặn (7mm) TO03-900148
2 Chìa Vặn Chữ T J9099034A
3 Dầu Bôi Trơn cho Nozzle CM01-900473
4 Bình phun CM01-900472
5 Tuốc vít TO03-900168
6 Chìa Vặn Đầu Vuông TO03-900169
7 Chìa Vặn 46mm TO03-900149
8 Bộ Tuốc Vít Chính Xác TO03-900043
Chương 1
Phần này mô tả môi trường hoạt động và các công cụ làm việc để bảo dưỡng máy.
Các Điều Kiện Bảo Dưỡng
Multi-Functional Placer
STM1-S Sổ Tay Bảo Dưỡng
1-10
Các Dụng Cụ Bảo Dưỡng
Các Điều Kiện Bảo Dưỡng

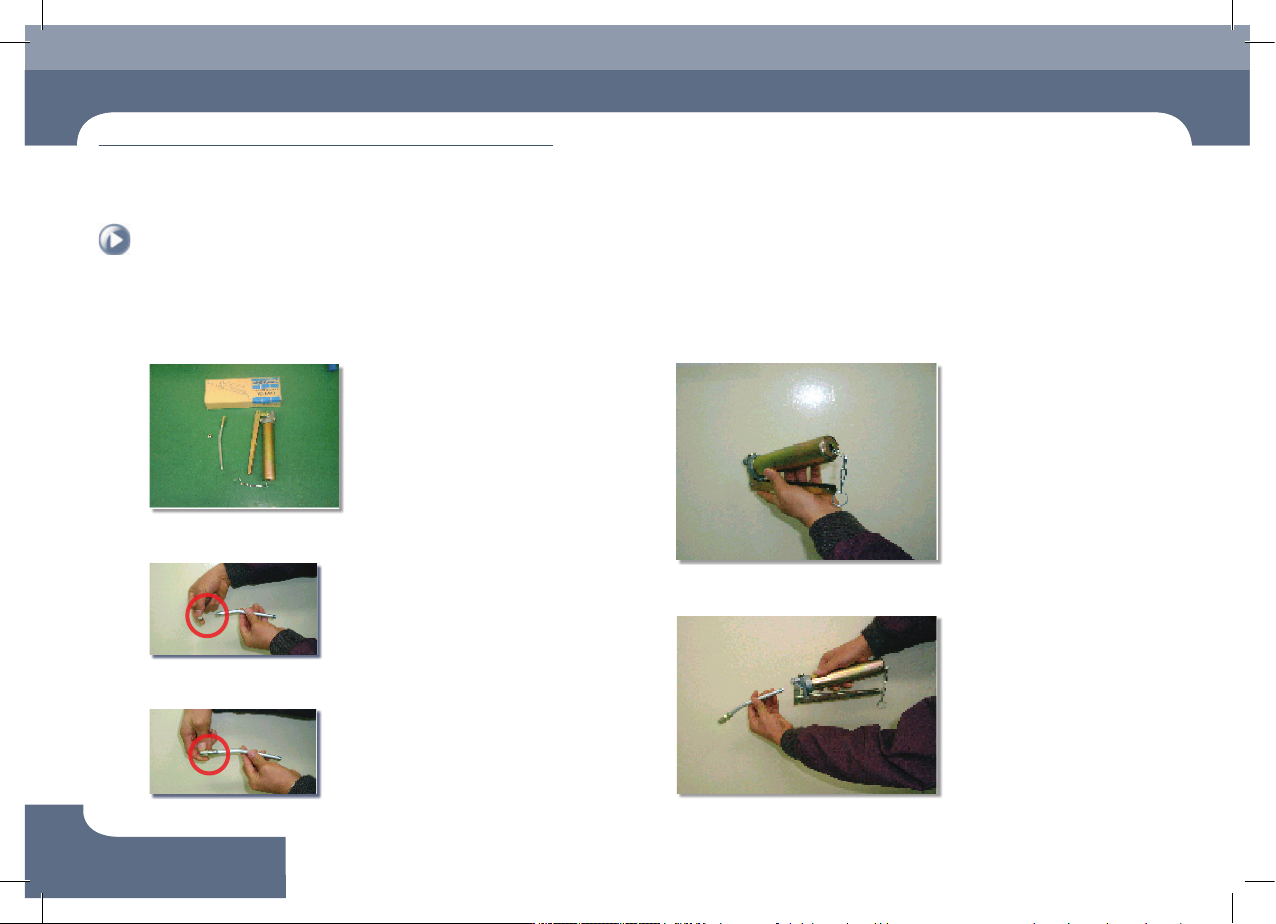

3. Cách sử dụng dụng cụ bôi trơn
Step 1.
Các bộ phận của dụng cụ bôi trơn: Dụng cụ bôi trơn-1, Ống Nối-
2, Đầu Núm-2
Step 2.
Sử dụng đầu núm ngắn để bôi trơn thanh dẫn hướng X L/M..
Step 3.
Sử dụng đầu núm dài để bôi trơn các bộ phận thường sử dụng.
Step 4.
Kéo cần xilanh về sau cho đến khi nó treo ở rãnh và sau đó đổ
mỡ vào dụng cụ bôi trơn.
Step 5.
Lắp vòi và thân dụng cụ bôi trơn.
Chương 1
Phần này mô tả môi trường hoạt động và các công cụ làm việc để bảo dưỡng máy.
Các Điều Kiện Bảo Dưỡng
Multi-Functional Placer
STM1-S Sổ Tay Bảo Dưỡng
1-11
Các Dụng Cụ Bảo Dưỡng

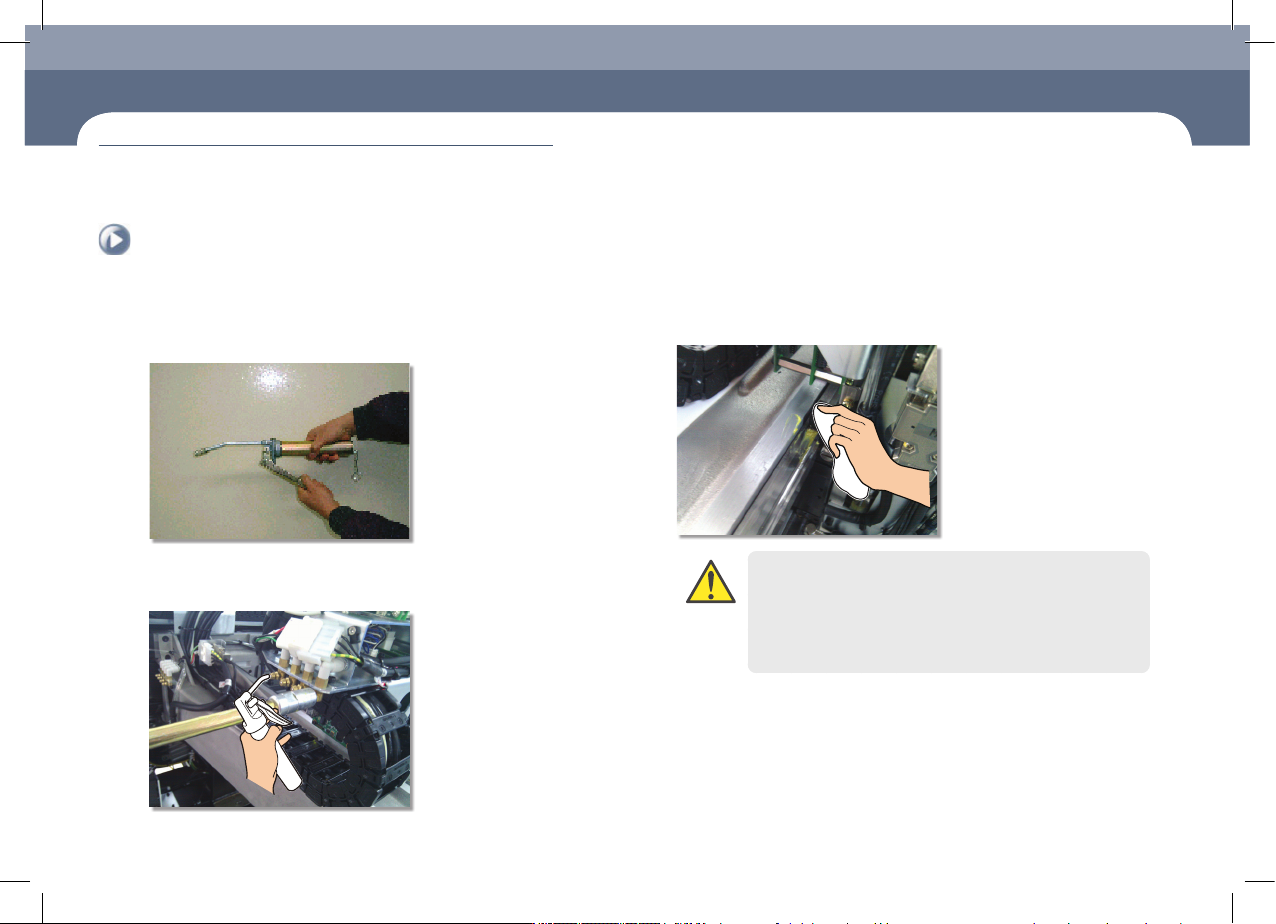

Step 6.
Di chuyển cần sau về phía trước và dùng cần để loại bỏ khí bên
trong dụng cụ bôi trơn.
Step 7.
Sau khi kiểm tra bằng mắt thường, bơm lượng mỡ thích hợp
bằng cách bóp cần.
Step 8.
Sau khi bôi trơn, loại bỏ mỡ thừa bị rớt ra.
Thận trọng
Bơm lượng mỡ chỉ định bằng dụng cụ bôi trơn chỉ định theo cách
thức thích hợp. Không được bôi trơn theo bất kỳ cách nào khác với
cách được mô tả bên trên.
Nếu môi trường vận hành máy khắc nghiệt, hãy thường xuyên kiểm
tra tình trạng bôi trơn của máy.
