Chươ ng 2 Các Hạng Mục Kiểm T ra để Bảo Dưỡng Multi - Functional Pl acer STM1- S S ổ T ay Bả o Dư ỡ ng 2-8 Kiểm T ra Hàng Tháng (2/2) Các Hạng Mục Kiểm Tra để Bảo Dưỡng
Chương 2
Các Hạng Mục Kiểm Tra để Bảo Dưỡng
Multi-Functional Placer
STM1-S Sổ Tay Bảo Dưỡng
2-7
Kiểm Tra Hàng Tháng (2/2)
Hạng Mục Kiểm Tra
Chu kỳ thay thế vật tư
tiêu hao
Grease
Thời gian cần
thiết
Khoảng
Thời Gian
Kiểm Tra
Số Hạng Mục Kiểm Tra Hoạt Động Kiểm Tra Dụng cụ
Hàng tháng

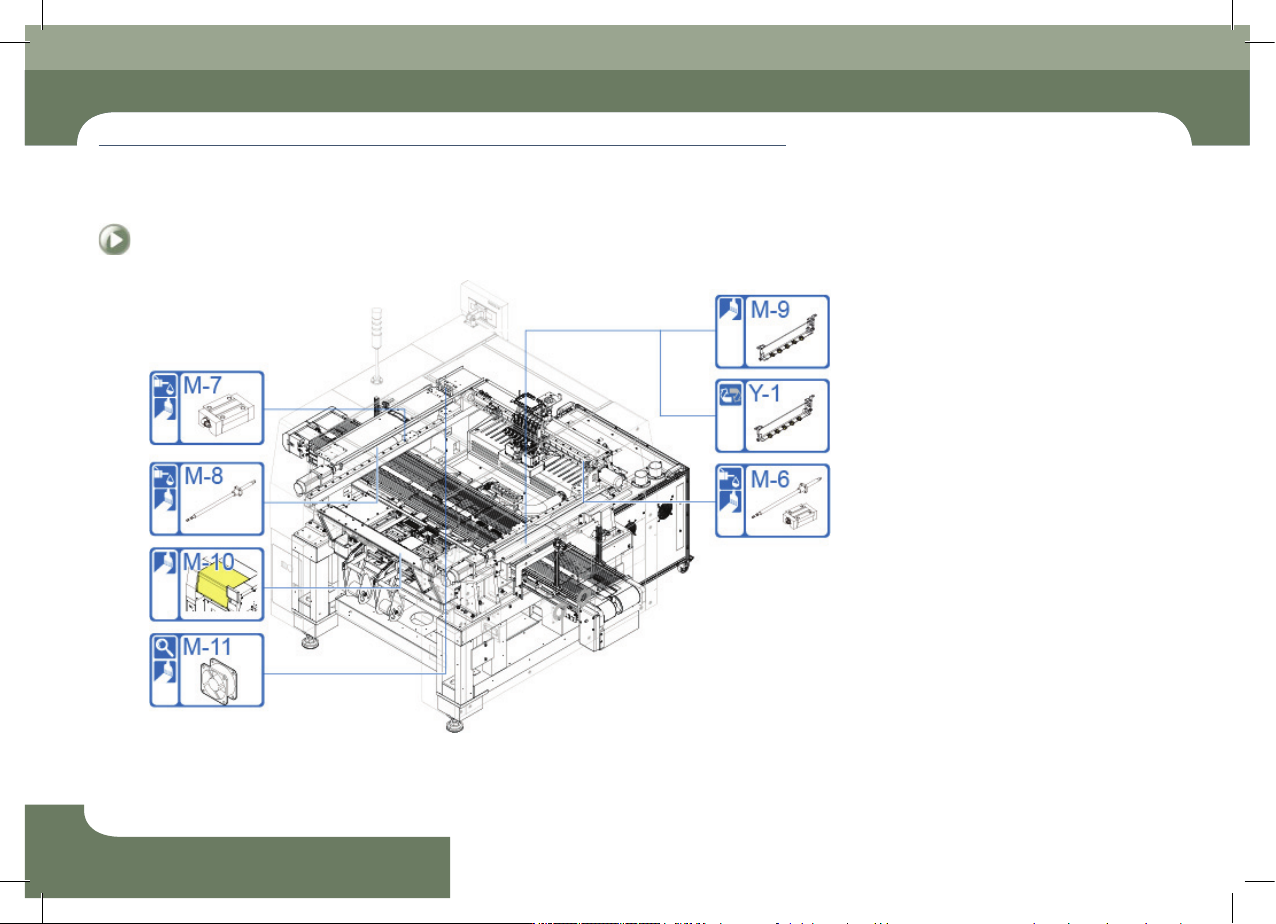

M-6 X Frame LM Guide, Ball Screw Vệ sinh và bôi trơn Dầu bôi trơn, vải Chu kỳ tiếp liệu là 4 tháng AFE (THK) 60phút
M-7 Y Frame LM Guide Vệ sinh và bôi trơn Dầu bôi trơn, vải Chu kỳ tiếp liệu là 2 tháng AFE (THK) 60phút
M-8 Y Frame Ball Screw Vệ sinh và bôi trơn Dầu bôi trơn, vải Chu kỳ tiếp liệu là 2 tháng AFE (THK) 20phút
M-9 Ionizer Nozzle Vệ sinh
Thiết bị bơm không khí,
tăm bông
Chu kỳ vệ sinh là 1 tháng 10phút
M-10 Cover Vệ sinh
Vải microber, cồn Heavy
Duty Staticide #2005, #2001
Chu kỳ kiểm tra là 1 tháng 15phút
M-11 Y Cable Duct Cooling Fan Kiểm Tra và Vệ Sinh Máy hút bụi
Thay thế khi bị hư hỏng 15phút
Hàng năm Y-1 Ionizer Nozzle Kiểm tra và thay thế Gá kẹp Ionizer Nozzle
Thay thế khi bị hư hỏng 15phút
ETC
E-1 Fuse Thay thế (+) Tua-vít
Thay thế khi bị hư hỏng 15phút
E-2 Ring blower fuse Thay thế (+) Tua-vít
Thay thế khi bị hư hỏng 15phút
E-3 Ring blower inverter Thiết đặt
15phút
Thiết lập chu kỳ kiểm tra và thay thế các bộ phận
ㆍ Căn cứ vào môi trường pháp lý.
ㆍ Các điều kiện dịch vụ kém có thể rút ngắn thời gian kiểm tra và chu kỳ thay thế thay thế các bộ phận.
ㆍ Trong bảng trên, C/S có nghĩa là STS, một công ty C/S được chỉ định bởi công ty chúng ta, hoặc một đại lý địa phương (Local Agent) hay đại lý ở nước ngoài.
ㆍ Vật tư tiêu hao chỉ được cung cấp miễn phí khi có vấn đề phát sinh do lỗi thiết bị, không phụ thuộc vào thời hạn bảo hành.
Kiểm Tra Hàng Tháng (2/2)
Chương 2
Các Hạng Mục Kiểm Tra để Bảo Dưỡng
Multi-Functional Placer
STM1-S Sổ Tay Bảo Dưỡng
2-8
Kiểm Tra Hàng Tháng (2/2)
Các Hạng Mục Kiểm Tra để Bảo Dưỡng
STM1-S Sổ Tay Bảo Dưỡng
3-1
Chương 3
Kiểm Tra Hàng Ngày
Multi-Functional Placer
Kiểm tra và vệ sinh Nozzle
Chương 3
Kiểm Tra Hàng Ngày
Tránh để PCB bị lỗi do tắc và vỡ Nozzle
Dụng Cụ Bảo Dưỡng
Khuyên dùng dung dịch vệ sinh (ethyl alcohol), súng hơi, dầu bôi trơn cho ống phun, ống
hút có đầu xịt, đầu khoan đường kính trong, không khí, Thiết bị bơm, máy rửa siêu âm
Biện pháp
Step 1.
Bước 1. Xem phần "3. Di chuyển X Frame về phía trước" (trang
1-3) để di chuyển X Frame về phía trước
Step 2.
Nhấn nút ‘EMG’ trên bảng OP để dừng vận hành và tuần tự nhấn
nút ‘STOP’ rồi đến ‘RESET’.
Để biết thêm chi tiết, tham khảo "2. Cách thực hiện dừng khẩn cấp" (trang
1-2)
Step 3.
Tháo Head Assembly và ANC Nozzle bằng tay
Thận trọng
Ghi nhớ cách bố trí Nozzle ANC trước khi tháo chúng ra
bằng tay. Sau khi vệ sinh, sắp xếp các Nozzle trên ANC như
trước lúc vệ sinh và bôi trơn.
Step 4.
Mở nắp máy rửa siêu âm
Step 5.
Thiết lập thời gian cho máy rửa siêu âm (thường từ 3~5 phút vệ
sinh)
Loại dụng cụ vệ sinh bằng sóng siêu âm và cách thức cài đặt của nó có
thể khác với cách thức được minh họa trong hình.
Kiểm tra và vệ sinh Nozzle
(Thời gian yêu cầu: 10phút / No. D-1)
