Kiểm T ra Hàng Tháng Chươ ng 5 Multi - Functional Pl acer STM1- S S ổ T ay Bả o Dư ỡ ng 5-8 Vệ sinh và tra dầu X Frame LM Guide, Ball Screw Kiểm T ra Hàng Tháng Dụn g Cụ Bảo Dư ỡng Vải microber , dầu bôi trơn, Grease : …
Kiểm Tra Hàng Tháng
Chương 5
Multi-Functional Placer
STM1-S Sổ Tay Bảo Dưỡng
5-7

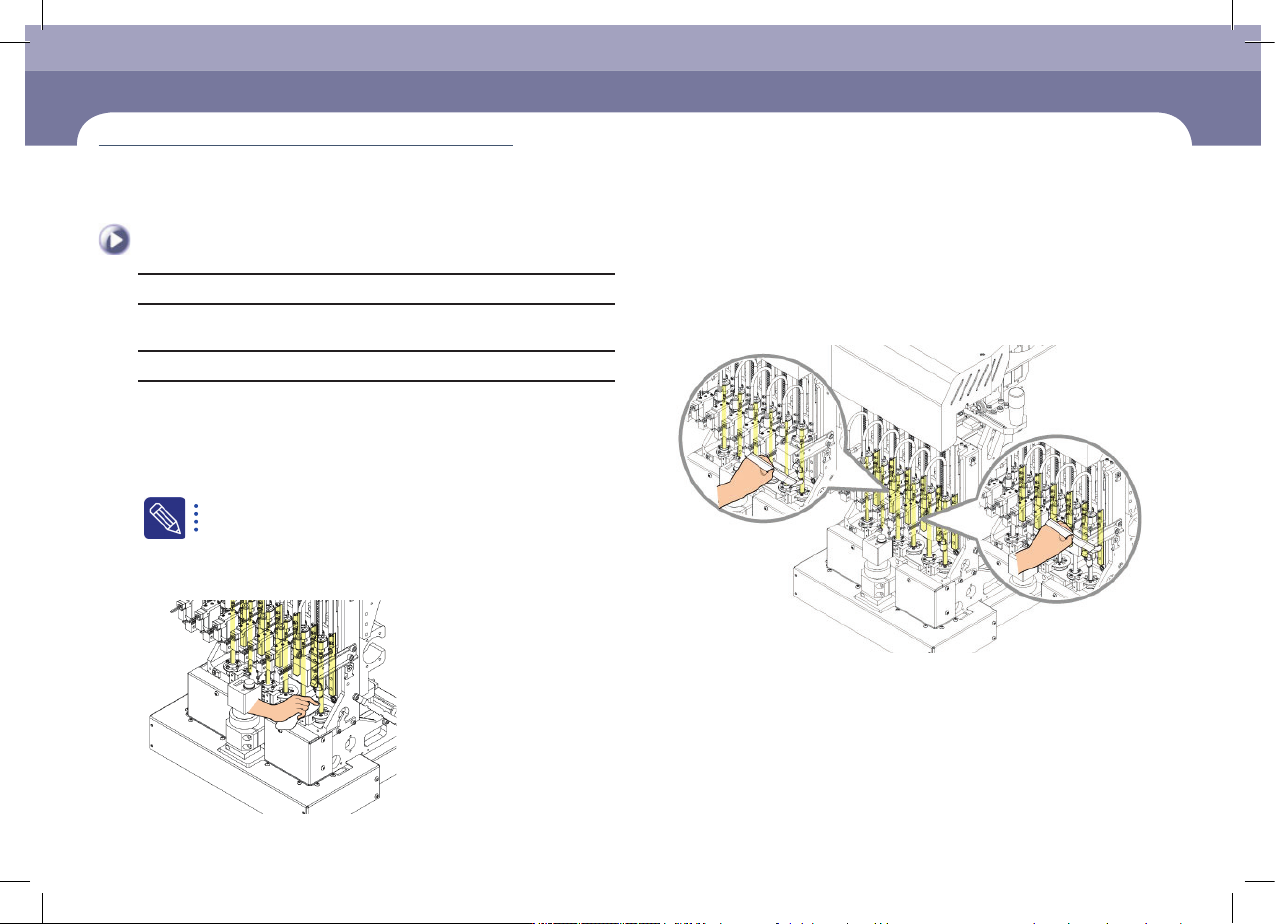

Vệ sinh và sơn phủ Head LM Guide, Ball Spline
Vệ sinh và sơn phủ Head LM Guide, Ball Spline
Dụng Cụ Bảo Dưỡng
Vải microber, bàn chải một chiều, LM Guide GREASE: GREASE GADUS S2 V220-2, Ball
Spline GREASE: GREASE AFF-70
Biện pháp
Step 1.
Xem phần "3. Di chuyển X Frame về phía trước" (trang 1-3) để
di chuyển X Frame về phía trước
Step 2.
Nhấn nút ‘EMG’ trên bảng OP để dừng vận hành và tuần tự nhấn
nút ‘STOP’ rồi đến ‘RESET’.
Để biết thêm chi tiết, tham khảo "2. Cách thực hiện dừng khẩn cấp" (trang
1-2)
Step 3.

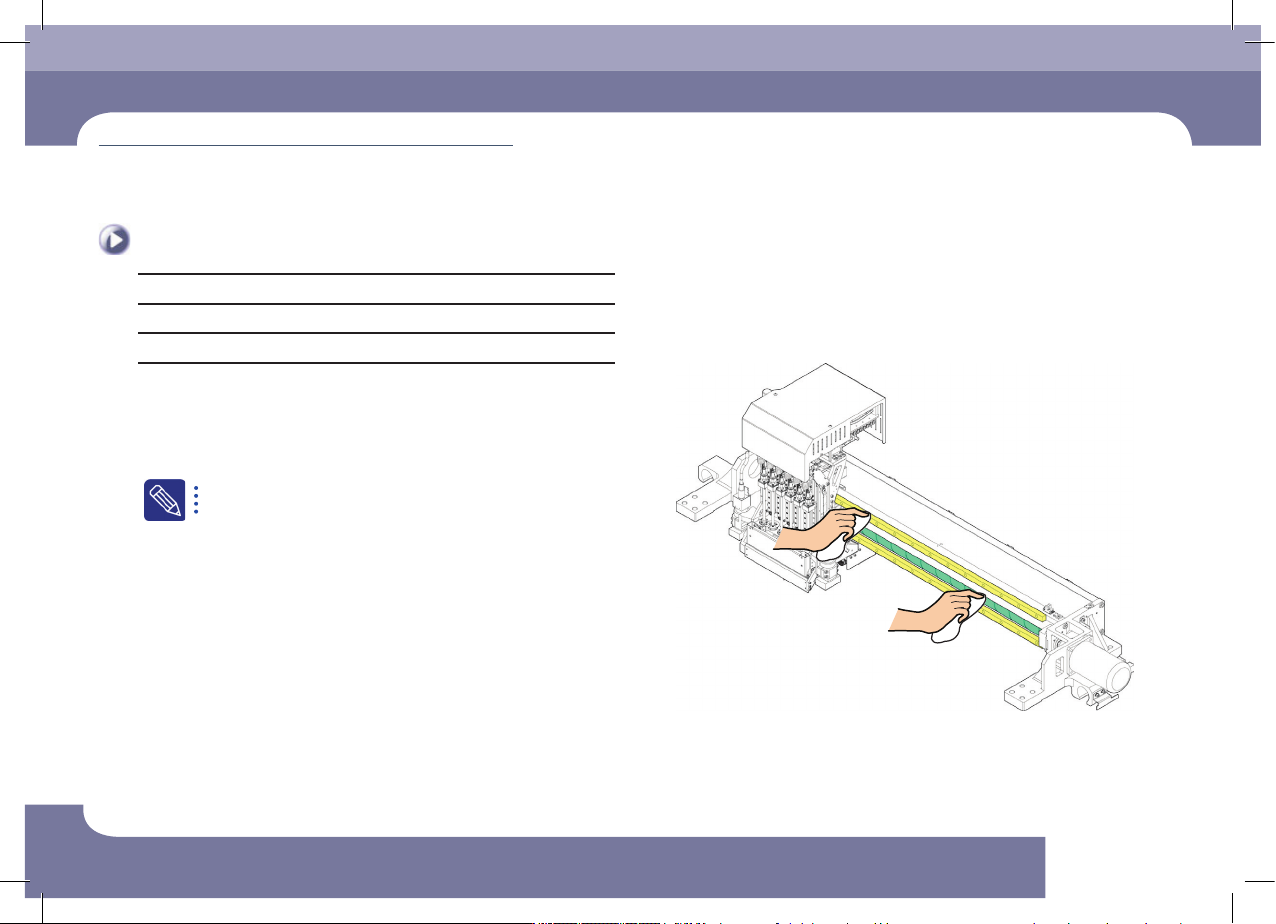

Vệ sinh LM Guide Rail và Ball Spline bằng cách sử dụng vải
microber
Step 4.
Bôi Grease bằng cách sử dụng một bàn chải một chiều nhỏ
Step 5.
Thả dừng khẩn cấp như được mô tả trong "3. Nhả công tắc dừng
khẩn cấp" (trang 1-6) và thực hiện các hoạt động một lần nữa.
(Thời gian yêu cầu : 30 phút / No. M-5)
Kiểm Tra Hàng Tháng
Chương 5
Multi-Functional Placer
STM1-S Sổ Tay Bảo Dưỡng
5-8
Vệ sinh và tra dầu X Frame LM Guide, Ball Screw
Kiểm Tra Hàng Tháng
Dụng Cụ Bảo Dưỡng
Vải microber, dầu bôi trơn, Grease : AFE (THK)
Biện pháp
Step 1.
Xem phần "3. Di chuyển X Frame về phía trước" (trang 1-3) để
di chuyển X Frame về phía trước
Step 2.
Nhấn nút ‘EMG’ trên bảng OP để dừng vận hành và tuần tự nhấn
nút ‘STOP’ rồi đến ‘RESET’.
Để biết thêm chi tiết, tham khảo "2. Cách thực hiện dừng khẩn cấp" (trang
1-2)
Vệ sinh và tra dầu X Frame LM Guide, Ball Screw
Step 3.
Vệ sinh LM Guide Rail và Ball Screw bằng cách sử dụng vải
microber
(Thời gian yêu cầu : 60 phút / No. M-6)
Kiểm Tra Hàng Tháng
Chương 5
Multi-Functional Placer
STM1-S Sổ Tay Bảo Dưỡng
5-9
Vệ sinh và tra dầu X Frame LM Guide, Ball Screw
Kiểm Tra Hàng Tháng
Step 4.

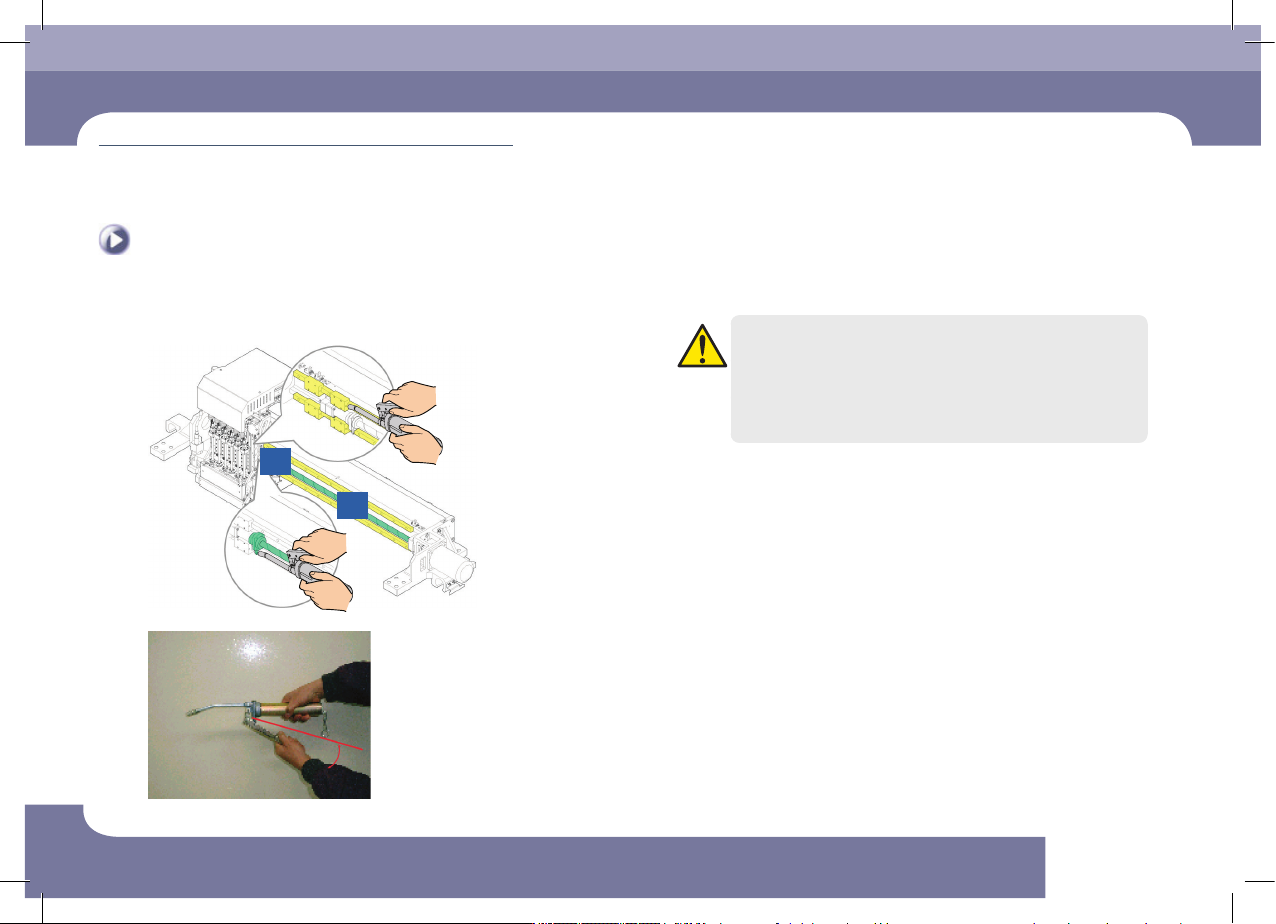

Bôi trơn đầu 0,5 lần ở số 1 và vị trí số 2, tương ứng.
1
2
Thận
trọng
Đối với việc bôi trơn theo quy định, chỉ sử dụng dầu bôi trơn được chỉ
định theo cách thức được quy định.
Không được bơm vào dưới bất cứ hình thức nào.
Nếu thiết bị hoạt động trong môi trường khắc nghiệt, hãy kiểm tra tình
trạng dầu thường xuyên.
Step 5.
Di chuyển đầu trái và phải 3-4 lần để cho mỡ áp dụng trên tất cả các
đầu
