Kiểm Tra Hàng Tuần

Chương 4

Multi-Functional Placer

STM1-S Sổ Tay Bảo Dưỡng

4-1

Kiểm tra Solenoid Valve

Biện pháp

Step 1.

Gắn CN040 Nozzle vào ANC

Step 2.

Vận hành thiết bị và gắn CN040 Nozzle của ANC vào Head.

Step 3.

Chọn menu 'Diagnosis' của MMI và chọn menu phụ 'Vacuum'

Kiểm tra Solenoid Valve

(Thời gian yêu cầu : 20 phút / No. W-1)

Chương 4

Kiểm Tra Hàng Tuần

Chương 4

Multi-Functional Placer

STM1-S Sổ Tay Bảo Dưỡng

4-2

Kiểm tra Solenoid Valve

Kiểm Tra Hàng Tuần

Step 4.

Nhấn nút <Valve Check>, chọn giá trị Vacuum ON/OFF tại hộp

chọn <Try> trong hộp thoại 'Valve Check' và sau đó nhấn nút

<Test>

Step 5.

Nếu kết quả của quá trình kiểm tra là bất thường, hãy liên hệ

với STS hoặc đại lý tại địa phương để thay thế Solenoid Valve

tương ứng

Thận

trọng

Vacuum Filter cần được kiểm tra hàng tuần và được thay thế trong thời

gian tối đa 6 tháng để đảm bảo rằng Vacuum có cấu tạo hoàn toàn bình

thường để Pickup các bộ phận.

Van Solenoid là một vật tư tiêu hao. Khuyến nghị cần thay thế van

Solenoid hai năm/lần để thiết bị vận hành ổn định.

Kiểm Tra Hàng Tuần

Chương 4

Multi-Functional Placer

STM1-S Sổ Tay Bảo Dưỡng

4-3

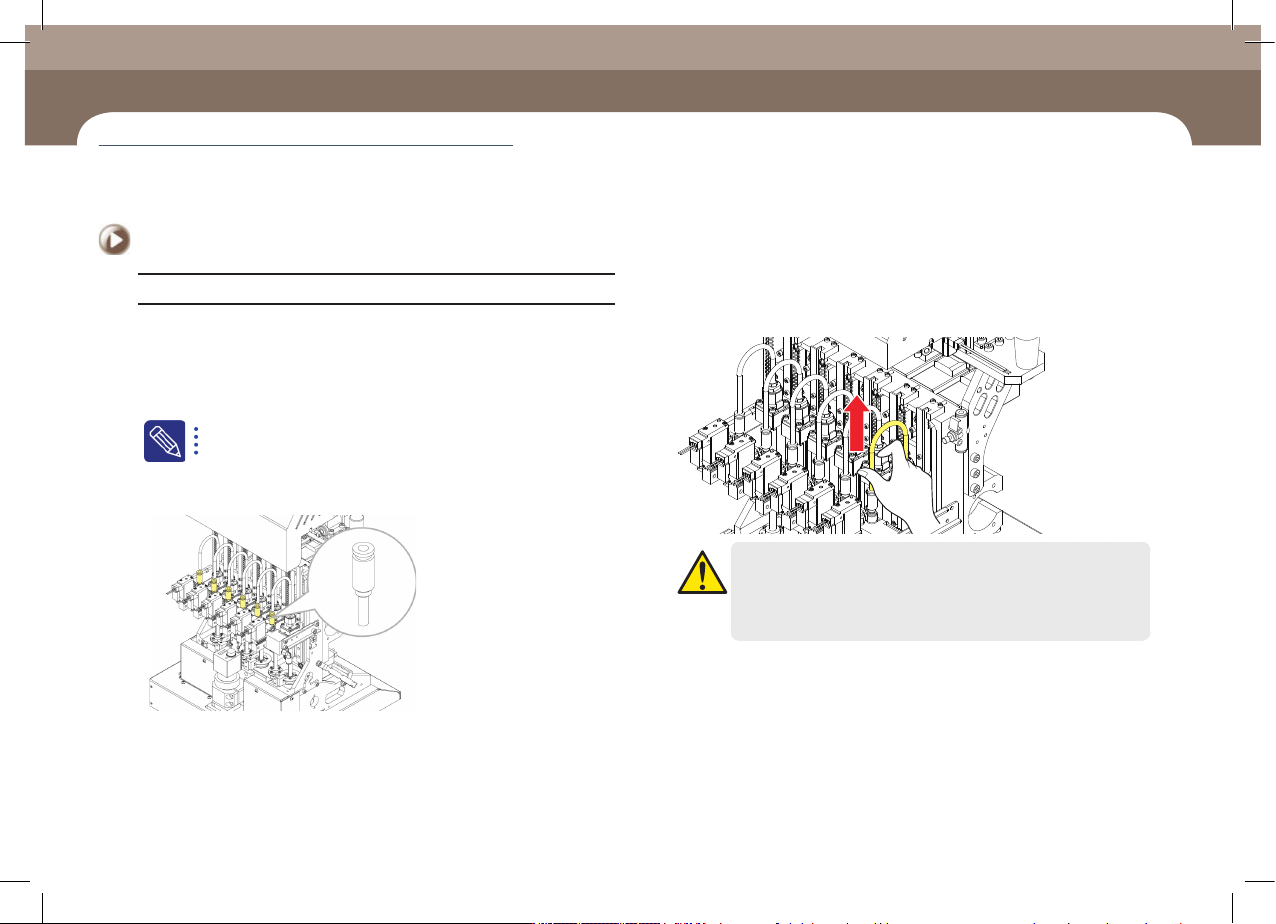

Kiểm tra và thay thế Head Vacuum Filter

Biện pháp

Step 1.

Xem phần "3. Di chuyển X Frame về phía trước" (trang 1-3) để

di chuyển X Frame về phía trước

Step 2.

Nhấn nút ‘EMG’ trên bảng OP để dừng vận hành và tuần tự nhấn

nút ‘STOP’ rồi đến ‘RESET’.

Để biết thêm chi tiết, tham khảo "2. Cách thực hiện dừng khẩn cấp" (trang

1-2)

Step 3.

Kiểm tra độ đổi màu của Vacuum Filter (Kiểm tra chu kỳ đổi màu

của bộ lọc: Khuyến nghị kiểm tra mỗi tháng một lần)

Step 4.

Tháo Tube khỏi Vacuum Filter

Thận

trọng

Sau khi kiểm tra và thay thế Vacuum Filter, hãy kiểm tra tình trạng lắp ráp

với bộ lọc và ống nối

(Thời gian yêu cầu : 30 phút / No. W-2)
