11

規格資料

 標準品  選配品

圖案

圖案元素

線條、箭形、矩形、圓形、橢圓

-

填滿及漸層

圖案格式

PCX, IMG, BMP, TIF, MAC, GIF, PNG

條碼

一維條碼

Code 39, Code 93 Interleaved 2/5

Code 39 Full ASCII

Ident and routing code

Code 128 A, B, C

of Deutsche Post

EAN 8, 13

Codabar

EAN/UCC 128/GS1-128

JAN 8, 13

EAN/UPC Appendix 2

MSI

EAN/UPC Appendix 5

Plessey

FIM

Postnet

HIBC

RSS 14

UPC A, E, E0

二維條碼及

堆疊式二維條碼

DataMatrix

DataMatrix Rectangle Extension

QR-Code

Micro QR-Code

GS1 QR-Code

GS1 DataMatrix

PDF 417

Micro PDF 417

UPS MaxiCode

GS1 DataBar

Aztec

Codablock F

Dotcode

RSS 14 truncated, limited, stacked, stacked omni-directional

所有條碼的高度、寬度及比例皆可變更；亦可旋轉 0°, 90°, 180°,

270°

。

可依條碼類型選擇檢查碼、打印碼文和起始 / 結束碼

軟件

標籤編輯軟件

cablabel S3 Lite 試用版

cablabel S3 Viewer 檢視版

cablabel S3 Pro 專業版

cablabel S3 Print 打印版





也可搭配其他軟件 CODESOFT

NiceLabel

BarTender

脫機操作



微軟 WHQL 認證

Windows

條碼打印機驅動程序

Windows Vista Server 2008

Windows 7 Server 2008 R2

Windows 8 Server 2012

Windows 8.1 Server 2012 R2

Windows 10 Server 2016

Server 2019



Apple Mac OS X

條碼打印機驅動程序

支援

10.6 以上版本



Linux

條碼打印機驅動程序

支援

CUPS 1.2 以上版本



程序設計

條碼打印機語言

JScript

abc Basic

編譯程序

ZPL II ( 數據流的部份必須提前測試 )





週邊整合

SAP

數據庫連接器



管理

監控條碼打印機

內網和外網設定

cab 網絡管理員 ( 規劃中 )



cab 於產品中使用自由及開放源代碼軟件。

更多相關資訊參見 www.cab.de/opensource

操作環境

使用電壓

100 - 240 VAC, 50/60 Hz, PFC

耗電量

待機

<10 W / 一般操作 100 W

溫度 / 操作過程 +5 - 40°C / 10 - 85 %, 非凝結狀態

濕度

封存狀態 0 - 60°C / 20 - 85 %, 非凝結狀態

運送途中 –25 - 60°C / 20 - 85 %, 非凝結狀態

安全認證

CE, FCC Class A, ICES-3, cULus, CB, CoC Mexico,

CCC, EAC, BIS, BSMI, KC-Mark

設定

打印

地區：

標籤

- 語言

碳帶

- 國家

撕紙

- 按鍵

剝離

- 時區

裁切

時間

進紙

顯示：

接口

- 亮度

錯誤

- 省電模式

- 方向

轉譯

狀態列

資料接收

藍芽連線狀態

資料串流記錄

WLAN 信號強度

碳帶將耗盡預警

網絡連線狀態

SD 記憶卡已插入 USB Slave 狀態

U 盤已插入時間

監控

碳帶纏繞方向

打印頭電壓

碳帶將耗盡預警打印頭溫度

碳帶耗盡

打印頭開啟

標籤耗盡

標籤固定滾軸開啟

( 剝離版、分離器 )

週邊配件連接錯誤

系統檢測

系統診斷

開機時自動偵測打印頭

顯示資訊、

打印測試、

分析

打印狀態

網格打印測試

字型資訊

標籤資料

外接週邊資訊

事件清單

WLAN 連線狀態監控模式

進階系統狀態報告

- 打印系統設定資訊如總打印長度及總操作時數

- 透過軟件指令查詢條碼打印機狀態

- 以屏幕顯示網絡錯誤、無法連線、條碼錯誤、

週邊配件連接錯誤等訊息

字型

所有的內建字型

可裝載的字型

5 種點陣字型： 7 種向量字型：

12 x 12

點 AR Heiti Medium GB-Mono

16 x 16

點 CG Triumvirate Condensed Bold

16 x 32

點 Garuda

OCR-A

HanWangHeiLight

OCR-B

Monospace 821

Swiss 721

Swiss 721 Bold

全真字型

字符集

Windows-1250 至 -1257

DOS 437, 737, 775, 850, 852, 857, 862, 864, 866, 869

EBCDIC 500

ISO 8859-1

至 -10 和 -13 至 -16

WinOEM 720

UTF-8

MacRoman

DEC MCS

KOI8-R

西歐西里爾

東歐

希臘

簡體中文

拉丁

繁體中文

希伯來

泰文

阿拉伯

點陣字型

字型寬度和高度

1 - 3 mm

縮放比例 2 - 10

文字旋轉 0°, 90°, 180°, 270°

向量- /

全真字型

字型寬度和高度

0.9 - 128 mm

無限縮放比例

文字可以

1° 為基準旋轉 360°

字體樣式

根據字型種類調整為粗體、斜體、底線、

外框、反白

字符間距

可無段調整或使用

Monospace

操作面板

LCD 彩色觸摸屏屏幕尺寸 "

分辨率寬 x 高像素

4.3

272 x 480

目前新一代的 cab 條碼打印機已針對工業設備中由不同製造商生產的機器及零部件

進行 M2M ( 機器設備間的資訊交換 ) 的相關規劃。

OPC 統一架構的伺服器及客戶端已整合至固件中。

OPC 統一架構

更多相關資訊參見

www.cab.de/opcua

12

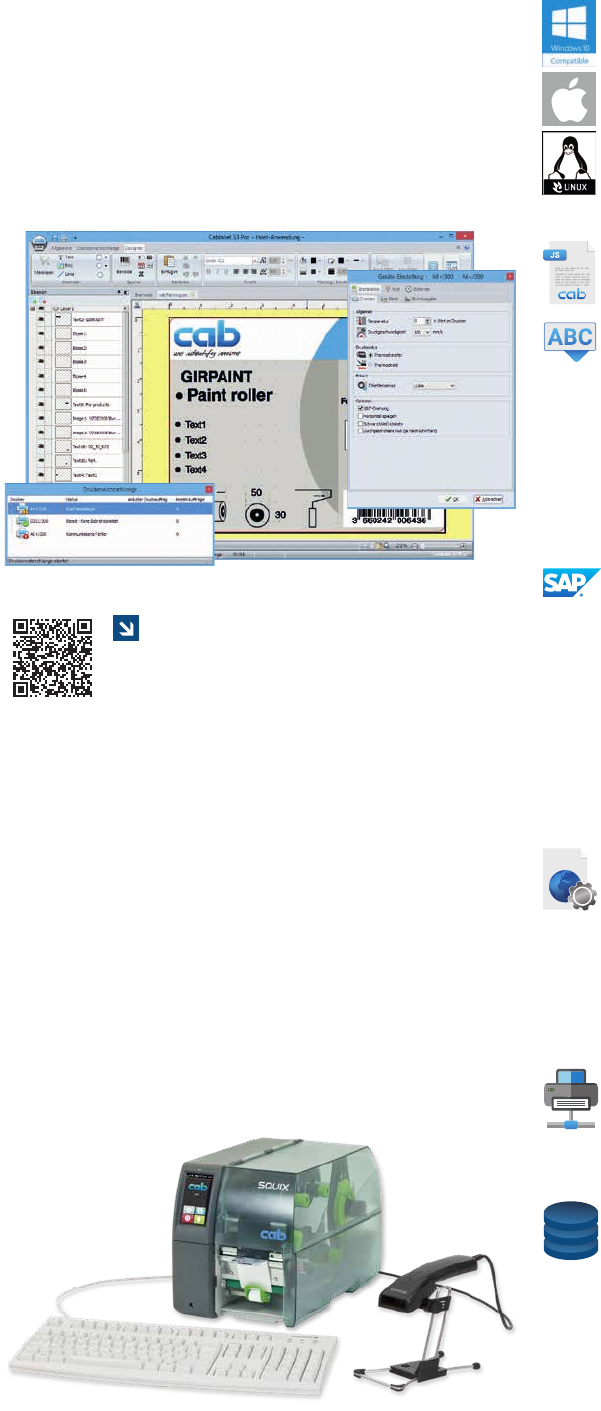

標籤編輯軟件條碼打印機操作

脫機打印

搭配 cablabel S3 進行設計、打印及監控

cablabel S3 開發了 cab 設備所有的潛力。

最重要的是標籤設計這部份。透過模塊設計 cablabel S3 能夠依照

需求做細部的修改。JScript-Viewer 這類外掛程序嵌入於 cablabel

S3 用以支援 JScript 原生語言等功能。設計界面及 JScript 指令集

與實際時間同步。cablabel S3 可以整合數據庫連接器或條碼掃描

槍這類特殊功能。

更多資訊參見

www.cab.de/cn/product-

marking/label-soware/

cablabel-s3

cab 網絡管理員 ( 規劃中 )

使用 cab 網絡管理員能透過網絡同時管理多台條碼打印

機。網絡管理員支援監控、設定、固件更新、記憶卡管理、

檔案同步和 PIN 碼集中管理。

數據庫連接器

條碼打印機透過網絡連線能夠直接擷取來自中央 ODBC-

或 OLEDB- 兼容數據庫的檔案並打印成標籤。打印時條碼

打印機可以修改數據庫的檔案。

內網和外網設定

內建在條碼打印機的 HTTP 及 FTP 伺服器能使用一般的

程序諸如網絡瀏覽器或 FTP 客戶端來監控和設定條碼

打印機、更新固件及管理記憶卡。SNMP 和 SMTP 客戶端透過郵件

及 SNMP 資料包將狀態、警示、錯誤等訊息寄到管理者或用戶

電腦。時間伺服器用來同步時間及日期。

驅動程序

針對使用 cablabel S3 以外的軟件操控條碼打印機

這點，cab 為 Windows

1)

Vista、Mac OS X

2)3)

10.6 及搭配

CUPS 1.2 的 Linux

3)

以上版本的作業系統提供 32/64

位元的驅動程序。

提供驅動程序免費下載的網址為

www.cab.de/cn/support

JScript

cab 為了控制條碼打印機開發出內嵌的程序語言 JScript，

提供免費下載手冊的網址為

www.cab.de/en/programming

abc Basic 編譯程序

除了程序語言 JScript，abc Basic 編譯程序作為整合程序集

的軟件能讓條碼打印機在傳送打印前多一道檔案編程的處理。其中

一個範例是不須中斷進行中的打印機工作便能夠替用其他的打印機

語言。abc Basic 編譯程序也可以接收其他系統的檔案諸如磅秤機、

條碼掃描槍或可編程序控制器。

條碼打印機供應商計畫

在「SAP

4)

條碼打印機供應商計畫」中，作為 SAP 合作夥伴

的 cab 為了方便使用 SAP R/3 的 SAPScript 程序語言操作 cab 條碼

打印機而開發出「轉檔方案」。在此方案中主機只需發送可變資料

到條碼打印機。先前下載至永久存放區 ( 內部記憶體系統、記憶卡

等... ) 的圖檔及字型檔合併為一體。

這項操作模式讓條碼打印機能夠在沒有連接主機的情況下呼叫

標籤檔案並進行打印。標籤型式可以藉由 cablabel S3 這類標籤

編輯軟件建立或是在個人電腦上使用文字編輯器直接編程。標籤

樣式、文字檔和圖檔以及數據庫內容經由記憶卡、U 盤或內部快閃

記憶體儲存。只有可變資料會透過鍵盤、條碼掃描槍、磅秤機或是

其他主機傳送到條碼打印機；藉由數據庫連接器，可從主機擷取

資料來打印。

1)

Windows 為微軟股份有限公司的註冊商標。

2)

MAC OS X 為蘋果公司的註冊商標。

3)

用於 SQUIX 系列機種、MACH 4S、EOS、HERMES Q、PX Q。

4)

SAP 及其所屬標誌為 SAP SE 的註冊商標。

程序設計

週邊整合

條碼打印機管理

13

配件總覽

1.1, 1.2 1.3, 1.4 1.5, 1.6 1.7, 1.8 1.9

項目

標準版剝離版

SQUIX 2

SQUIX 4.3

SQUIX 4

SQUIX 6.3

SQUIX 4.3 M

SQUIX 4 M

SQUIX 4.3 MT

SQUIX 4 MT

2.4 打印滾軸 DR4-M25, -M50, -M80

 

– – –

 

2.5 打印滾軸 DRS

 

    

2.6

外接操作面板

 

    

USB 傳輸線

 

    

2.7 靜電消除刷

 

    

2.8 紙捲轉接頭 100

 

    

2.9 SD 記憶卡

 

    

2.10 U 盤

 

    

2.11 USB 無線網卡搭配可轉動的天線桿

 

    

2.12 USB 藍芽轉換器

 

    

2.13 掃描器 CC200-SQ

 

   

–

標籤剝離

2.14 剝離感應器 PS800

–



  

– –

2.15 剝離感應器 PS900

–



   

–

2.16 剝離感應器 PS1000 MP

–



– – –



–

2.17 加長型剝離板 DP410

–



   

–

2.18 感應電眼搭配反光片

–



   

–

傳輸接口、開關

3.1 數碼 I/O 接口

 

    

3.2 25-pin SUB-D 型 I/O 接頭

 

    

3.3 標籤選擇 I/O 接口盒

 

    

3.4 手動開關 TR2

 

    

3.5

腳踏開關

 

    

線材

4.1 傳輸線 RS232 C, 長 3 m

 

    

裁切、虛線裁切、標籤堆迭

5.1

切刀 CU200, CU400, CU600

搭配裁紙收集盒

 

    

 

–



–



–

5.2 虛線切刀 PCU400/2.5, PCU400/10

 

–



–

 

5.3

堆疊式切刀

及底座 ST400 M

 

– – –

 

5.4 切刀 CSQ 400



– –

 或 

–

 或 

–

標籤回捲器、送紙器

6.1 標籤回捲導引板 RG200, RG400

–



 

–



–

6.3

外掛標籤回捲器

ER1/210, ER2/210

1)

 

–

 



–

6.5 外掛標籤回捲器

ER4/300, ER6/300

 

–

 



–

6.6 外掛標籤送紙器 EU4/300, EU6/300

 

–

   

6.7

標籤回捲器及送紙器專用轉接套件

 

–

   

貼標手臂、滾貼模塊

7.1-7.5 貼標手臂 S1000-220, -300, -400

–



   

–

7.6-7.8 貼標手臂 S3200

–



 

–



–

7.9 滾貼模塊 S5104, S5106

–



–

 

– –

7.10

圓柱體滾貼

–



 

–



–

7.11 試管貼標模塊 AXON 2

–



– – –



–

安裝輔助工具

8.1 安裝底板

–



 

–



–

8.2 支柱 40, 80, 120 mm

–



 

–



–

8.3 底座 500 x 255 mm

–



 

–



–

8.4 立架 1600

–



   

–

8.5 可調式支架底座

–



   

–

特殊外蓋

9.1

搭配靜電放電防護外層

 

    

9.2

食品產業專用

 

    

保護外殼

9.3

食品產業專用

不鏽鋼材質保護外殼

 

–

  

–

9.4

防塵外殼

 

–

  

–

無塵室專用保護外殼

 

–

  

–

1)

原先為條碼打印機 A

+

系列的配件，適用於 SQUIX；在外掛標籤回捲器 ER20x 開始出貨前會持續供貨。

 可搭配  根據機型取決可否搭配  標準品  選配品
