8 1 LED 燈 顯 示： 開機 2 狀 態 列： 接收打印資料 、 記 錄資料串 流 、 碳帶將耗 盡 預警 、 插入 SD 記 憶卡 /U 盤、 藍 芽、 WL AN 無 線網絡 、 以 太網絡 、 US B Slave 傳 輸 接 口、 時 間 3 狀態通知 ： 待 機 、 暫停 、 每筆打印工 作完成 的標籤 數 量 、 已就 剝離位 置的標 籤 、 等待 外部 信號 4 USB 插槽 維 修用 U 盤或 U 盤 專 用 ， …

100%1 / 28
7
1.9
5
6
1
2
3
4
DR4-M25
DR4-M80
DR4-M50
5
DR4-M25
DR4-M80
DR4-M50
7
出紙方向置中的 MT 版機型搭配分離器
條碼打印機 SQUIX 4.3 MT SQUIX 4 MT
打印分辨率
dpi 300 300 600
最快打印速度
mm/s 300 300 150
最大打印寬度
mm 108.4 105.7 105.7
布質標籤專用
打印後碳帶可能因高溫而吸附在布質標籤上。搭配馬達驅動滾軸
可平穩地將標籤和碳帶分離。
也可以打印紙捲式或捲盤式的標籤或連續材質。不需針對標籤
寬度調整打印頭立柱。針對較窄的標籤配有專用打印滾軸。
標準版
與靠左出紙機型的不同
1
碳帶供應軸及回收軸
藉由印在軸上的尺規讓碳帶更容易完成
定位。
2
打印頭立柱
兩側的立柱可依據所有的標籤寬度定位。
不需對打印頭進行設定及調整。
3
靜電消除刷
主要用於塑料材質標籤，可在打印後掃除
靜 電。
4
分離器
打印後碳帶可能因高溫而吸附在布質標籤
上。搭配馬達驅動滾軸可平穩地將標籤和
碳帶分離。
5
標籤紙捲軸
安裝擋紙板時標籤紙捲會自動置中。
6
標籤紙導引夾
藉由打印滾軸正前方的導引夾來維持
精準的打印。透過旋鈕可調整標籤寬度。
7
較窄標籤的專用打印滾軸
使 用 較 窄 的 標 籤 及 碳 帶 時，要 達 到 精 準
打印也需要專用打印滾軸。可避免打印
滾軸磨損、打印頭刮傷及標籤進紙時
發 生 錯 誤。
塗 層：合 成 橡 膠
條碼打印機 SQUIX 4 MT
搭配分離器
8
1
LED 燈 顯 示：開機
2
狀 態 列：接收打印資料、記錄資料串流、碳帶將耗盡預警、插入 SD 記憶卡/U 盤、
藍 芽、WLAN 無線網絡、以太網絡、USB Slave 傳 輸 接 口、時 間
3
狀態通知：待機、暫停、每筆打印工作完成的標籤數量、已就剝離位置的標籤、
等待外部信號
4
USB 插槽
維修用 U 盤或 U 盤專用，可上傳檔案至機身內建快閃記憶體。
5
USB 無線網卡
2.4 GHz 802.11b/g/n 為 標 準 出 貨 內 容；
在熱點模式中可設定藉由行動裝置透過 WLAN 無線網絡直接連結條碼打印機。
6
操作
切刀/虛線切刀： 直接裁切
外掛回捲器：
外捲或內捲
撕紙或剝離模式：
打印下一張標籤
貼標手臂： 進行貼標作業
操作面板
跳至選單
重複打印最後
   一 張 標 籤
停止及刪除
所有打印工作
標籤進紙
直覺簡便的操作搭配淺顯易懂的圖示可方便調整機身設定
設定選項n
打印參數
調整標籤打印定位 Y
選擇打印速度
視頻導覽
1
2
3
6
4
5
中斷及繼續打印
工作
功能與條碼打印機上的操作面板相同
屏幕的顯示會隨著擺橫或擺直轉換。
可依需求選擇使用外接操作面板或條碼打印機內建的操作面板。
條 碼 打 印 機 連 接 埠：USB 2.0 高速裝置
1
LED 燈 顯 示：開機
2
USB 插槽 維修用 U 盤或 U 盤 專 用，
可上傳檔案至機身內建快閃記憶體。
3
USB 傳 輸 線，長度 1.8 m 至 16 m
長度如超過 3 m 則 只 能 使 用 規 定 的 傳 輸 線；
規格尺寸請參見安裝說明
外接操作面板
1
2
3
9
2.1
2.2, 2.5
1
2
3
4
5
6

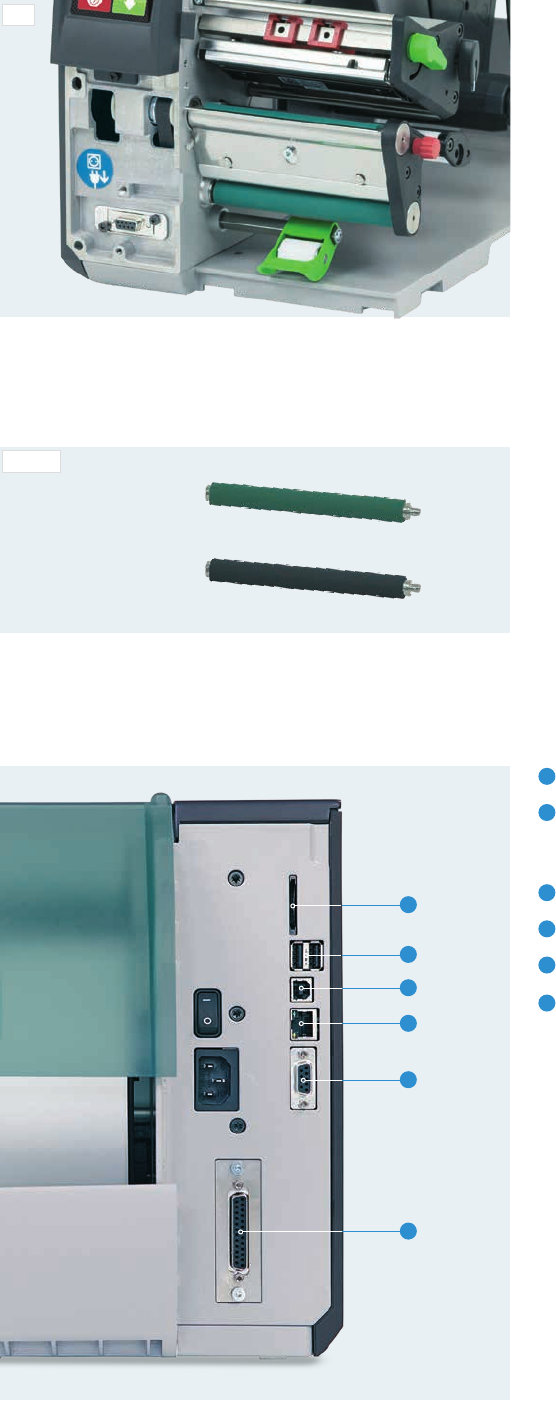

傳輸接口
打印頭
所有同樣寬度的打印頭可任意替換。
可由 CPU 自動辨識並校正。
重要的資料如使用壽命、最大操作溫度及加熱記錄會直接儲存在
打 印 頭 內。
藉此原廠能讀取這些數據資料。
SQUIX 2, SQUIX 4 專用打印頭 - 300, 600 dpi
可產生邊緣銳利的打印效果
專用於極小字型和圖形的序號銘板
需要以樹脂碳帶搭配較高的溫度打印
SQUIX 4.3, SQUIX 6.3 專用打印頭 - 203, 300 dpi
使用壽命長
專用於熱感應打印及惡劣的使用環境
打印滾軸 DR
塗 層：合 成 橡 膠
高度打印精準度
為標準出貨內容
打印滾軸 DRS
塗 層：矽 膠
極長的使用壽命及更高的打印寬容度
打印滾軸
1
SD 記憶卡插槽
2
2 x USB Host 傳輸接口
連 接 金 鑰、U 盤、鍵 盤、掃 描 槍、USB 藍 芽 轉 換 器、
USB 無線網卡、外接式操作面板
3
USB 2.0 高速裝置 PC 連接專用
4
以太網絡 10/100 Mbit/s
5
RS232-C 串口 1,200 到 230,400 Baud/8 Bit
6
數碼 I/O 接口
剝離版為標配，標準版為選配
由可編程序控制器、感測器或手動開關啟動貼標程序，並同時
發送狀態及錯誤通知。
與 IEC/EN 61131-2，1+3 型一致
所有輸出和輸入皆配有電氣隔離及反極性保護，輸出額外配有
短 路 保 護。
輸入信號 PNP
輸出信號 PNP, NPN
啟動打印及貼標程序 設備待機
打印第一張標籤 現有打印資料
重複打印 貼標手臂就吸標位置
刪除打印工作
啟動標籤進紙
剝離標籤
標籤就剝離位置
中斷打印及貼標程序 貼標手臂就貼標位置
暫停
碳帶將耗盡預警
重置 錯誤匯報
兩種不同材質的型號：
