14 配件打印滾軸 D R4 -M2 5 適用於寬至 25 mm 的標籤底紙或連續性紙張打印滾軸 DR4 -M50 適用於寬至 50 mm 的標籤底紙或連續性紙張打印滾軸 D R4 -M8 0 適用於寬至 80 mm 的標籤底紙或連續性紙張合成橡膠塗層提供高度打印精準度打印滾軸 DRS4 適用於寬至 120 mm 的標籤矽膠塗層的特色是極長的使用壽命及更高的打印寬容度外接操作面板貼標主機安裝後如操作…

配件總覽

1.1, 1.2 1.3, 1.4 1.5, 1.6 1.7, 1.8 1.9

項目

標準版剝離版

SQUIX 2

SQUIX 4.3

SQUIX 4

SQUIX 6.3

SQUIX 4.3 M

SQUIX 4 M

SQUIX 4.3 MT

SQUIX 4 MT

2.4 打印滾軸 DR4-M25, -M50, -M80

 

– – –

 

2.5 打印滾軸 DRS

 

    

2.6

外接操作面板

 

    

USB 傳輸線

 

    

2.7 靜電消除刷

 

    

2.8 紙捲轉接頭 100

 

    

2.9 SD 記憶卡

 

    

2.10 U 盤

 

    

2.11 USB 無線網卡搭配可轉動的天線桿

 

    

2.12 USB 藍芽轉換器

 

    

2.13 掃描器 CC200-SQ

 

   

–

標籤剝離

2.14 剝離感應器 PS800

–



  

– –

2.15 剝離感應器 PS900

–



   

–

2.16 剝離感應器 PS1000 MP

–



– – –



–

2.17 加長型剝離板 DP410

–



   

–

2.18 感應電眼搭配反光片

–



   

–

傳輸接口、開關

3.1 數碼 I/O 接口

 

    

3.2 25-pin SUB-D 型 I/O 接頭

 

    

3.3 標籤選擇 I/O 接口盒

 

    

3.4 手動開關 TR2

 

    

3.5

腳踏開關

 

    

線材

4.1 傳輸線 RS232 C, 長 3 m

 

    

裁切、虛線裁切、標籤堆迭

5.1

切刀 CU200, CU400, CU600

搭配裁紙收集盒

 

    

 

–



–



–

5.2 虛線切刀 PCU400/2.5, PCU400/10

 

–



–

 

5.3

堆疊式切刀

及底座 ST400 M

 

– – –

 

5.4 切刀 CSQ 400



– –

 或 

–

 或 

–

標籤回捲器、送紙器

6.1 標籤回捲導引板 RG200, RG400

–



 

–



–

6.3

外掛標籤回捲器

ER1/210, ER2/210

 

–

 



–

6.5 外掛標籤回捲器

ER4/300, ER6/300

 

–

 



–

6.6 外掛標籤送紙器 EU4/300, EU6/300

 

–

   

6.7

標籤回捲器及送紙器專用轉接套件

 

–

   

貼標手臂、滾貼模塊

7.1-7.5 貼標手臂 S1000-220, -300, -400

–



   

–

7.6-7.8 貼標手臂 S3200

–



 

–



–

7.9 滾貼模塊 S5104, S5106

–



–

 

– –

7.10

圓柱體滾貼

–



 

–



–

7.11 試管貼標模塊 AXON 2

–



– – –



–

安裝輔助工具

8.1 安裝底板

–



 

–



–

8.2 支柱 40, 80, 120 mm

–



 

–



–

8.3 底座 500 x 255 mm

–



 

–



–

8.4 立架 1600

–



   

–

8.5 可調式支架底座

–



   

–

特殊外蓋

9.1

搭配靜電放電防護外層

 

    

9.2

食品產業專用

 

    

保護外殼

9.3

食品產業專用

不鏽鋼材質保護外殼

 

–

  

–

9.4

防塵外殼

 

–

  

–

無塵室專用保護外殼

 

–

  

–

原先為條碼打印機 A

系列的配件，適用於 SQUIX；在外掛標籤回捲器 ER20x 開始出貨前會持續供貨。

 可搭配  根據機型取決可否搭配  標準品  選配品

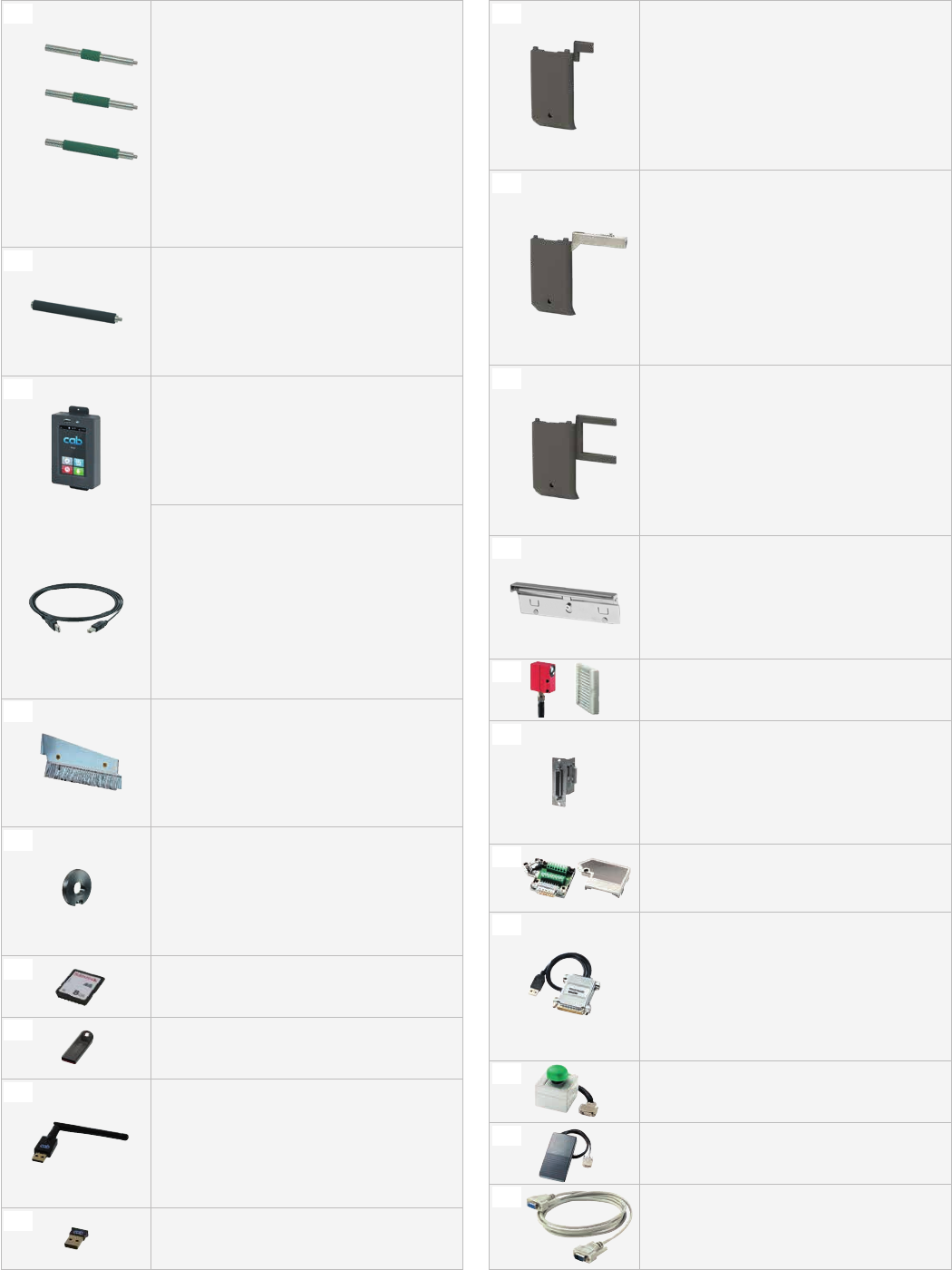

配件

打印滾軸 DR4-M25

適用於寬至 25 mm 的標籤底紙或連續性紙張

打印滾軸 DR4-M50

適用於寬至 50 mm 的標籤底紙或連續性紙張

打印滾軸 DR4-M80

適用於寬至 80 mm 的標籤底紙或連續性紙張

合成橡膠塗層提供高度打印精準度

打印滾軸 DRS4

適用於寬至 120 mm 的標籤

矽膠塗層的特色是極長的使用壽命及更高的

打印寬容度

外接操作面板

貼標主機安裝後如操作面板無法使用，

可另外搭配外接操作面板。

條碼打印機連接埠：USB 2.0 高速裝置

電源供應需要搭配適合的傳輸線。以下或

相同規格的傳輸線可確保外接操作面板的

功能正常。

USB 傳輸線，長度 1.8 m

USB 傳輸線，長度 3 m

USB 傳輸線，長度 5 m

USB 傳輸線，長度 11 m

USB 傳輸線，長度 16 m

靜電消除刷

主要用於塑料材質標籤，可在打印完成後掃除

靜電。

紙捲轉接頭 100

紙管直徑達 100 mm 及外徑大於 180 mm 的

標籤紙捲專用。

SD 記憶卡

U 盤

USB 無線網卡

2.4 GHz 802.11b/g/n + 5 GHz 802.11a/n/ac

工作站模式中可針對較大的有效範圍搭配可

轉動的天線桿

USB 藍芽轉換器

剝離感應器 PS800

靠左出紙專用

感應器會於剝離位置偵測標籤。手動拿取標籤

後會自動打印下一張。

最小標籤寬度：16 mm

最小標籤高度：6 mm

打印範圍：到標籤邊緣距離 7 mm

剝離感應器 PS900

靠左或置中出紙專用

可移動的剝離感應器 PS900 專用於極小或

各種形狀的標籤。手動拿取標籤後會自動

打印下一張。

最小標籤寬度：4 mm

最小標籤高度：6 mm

靠左出紙打印範圍：到標籤邊緣距離 12-60 mm

置中出紙打印範圍：標籤紙中心

剝離感應器 PS1000 MP

置中出紙專用

感應器會於剝離位置偵測標籤。手動拿取標籤

後會自動打印下一張。

最小標籤寬度：4 mm

最小標籤高度：6 mm

打印範圍：標籤紙中心

加長標籤剝離板 DP410

黏性較強的標籤或較厚而較難剝離的標籤底紙

專用。只能透過屏幕按鍵或操作信號發送打印

要求。不可安裝剝離感應器。

感應電眼搭配反光片

反光板專用於輸送帶上的自動產品偵測。

數碼 I/O 接口

由可編程序控制器、感測器或手動開關啟動

貼標程序，並同時發送狀態及錯誤通知。數碼 I/O

接口為剝離版的標配及標準版的選配。

25-pin SUB-D 型 I/O 接頭

使用螺絲接頭連接所有 I/O 接口上的操作

信號。

標籤選擇 I/O 接口盒

透過如 PLC 這類的高階操作，每個 I/O 接口盒

最多可從記憶卡中讀取 16 個不同的標籤檔案。

一次可連接兩個 I/O 接口盒。I/O 接口盒能經由

abc 直接編程以每四組輸入及輸出信號輕易

實現 PLC 操作過程。

手動開關 TR2

連接數碼 I/O 接口

腳踏開關

連接數碼 I/O 接口

傳輸線 RS232-C

9/9-pin, 長 3 m

2.4

2.7

2.8

2.9

2.10

2.11

2.12

2.14

2.15

2.16

2.17

2.18

3.1

3.2

3.3

4.1

3.4

3.5

2.5

2.6

5.4

7.11

2.13

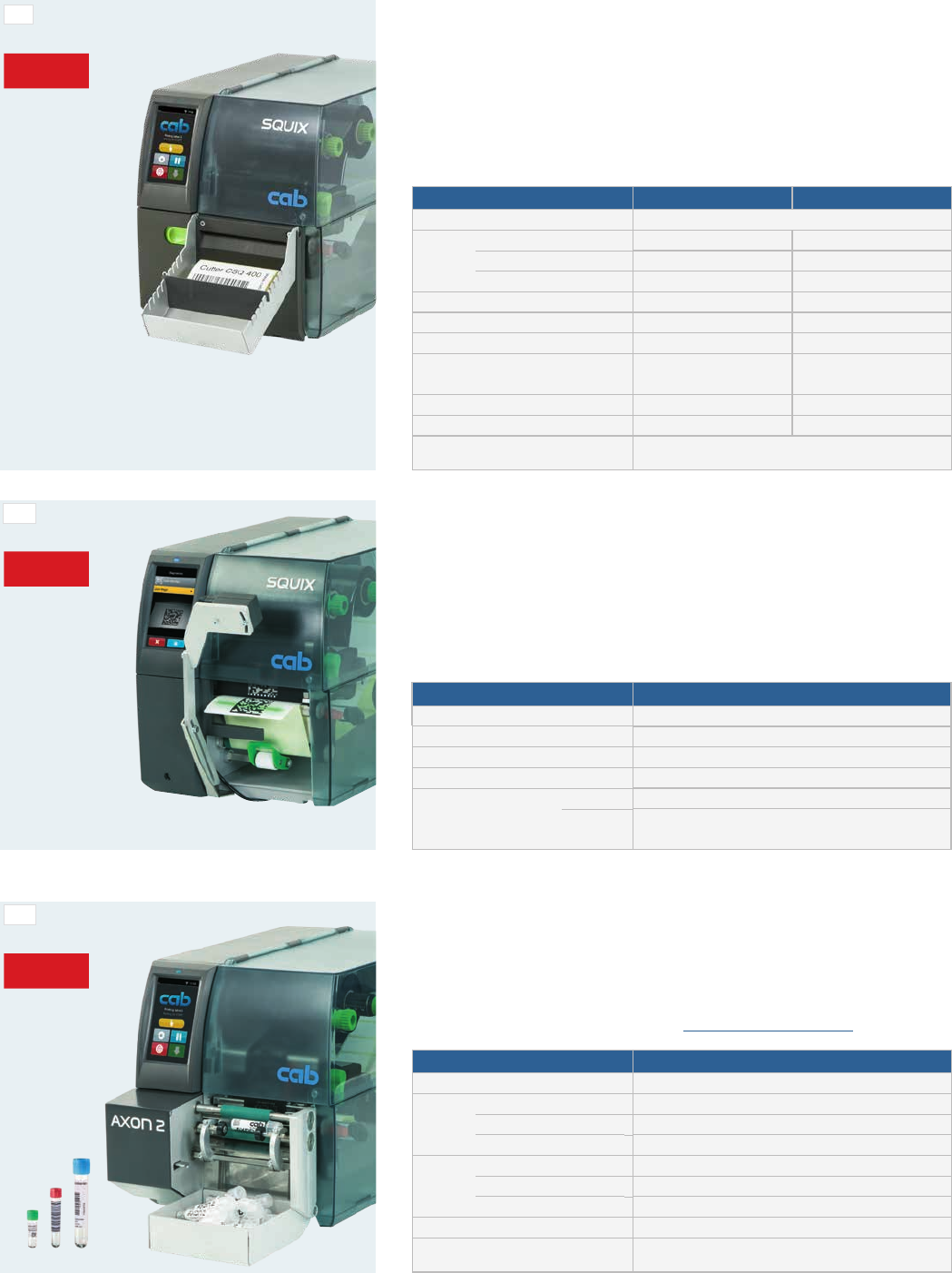

切刀 CSQ 400 適用於所有的 SQUIX 4 標準版機型

可預先安裝在條碼打印機上 ( 參見型號及料號總覽的項目 1.12/13 ) 或單獨

作為配件出貨。

可裁切紙張、標籤紙、吊牌紙卡、塑料材質及熱縮套管。可旋轉的 CSQ 400

是專為標籤及碳帶更換而設計。最大可收集標籤高度依裁紙收集盒而定。

讀取儲存於記憶體的裁切次數有助於控制切刀的磨損。

型號 CSQ 402 擁有更強力的馬達以及鍍鈦的刀片。這確保切刀即使用於較厚

的材質 ( 如吊牌紙卡及熱縮套管 ) 以及標籤紙時也能保有較高的裁切次數。

切刀 CSQ 401 CSQ 402

應用機型適用於所有的 SQUIX 4 標準版機型

紙張

最大寬度 mm

120 120

最大磅數 gr/m

200 300

最大厚度 mm 0.7 1.1

最小裁切長度 mm 10 10

裁紙收集盒可容納的最大紙張長度

mm 100 100

最大標籤間隙 mm 2.5 2.5

裁切次數

min

( 紙張高度 1 mm 且無退紙的情況下 )

120 200

馬達使用壽命內的最大裁切次數

2 mio. 5 mio.

切刀使用壽命內的最大裁切次數

1* mio. 2* mio.

監控

切刀未正常運作、刀片轉動異常、

切刀外蓋被取下

試管貼標模塊 AXON 2

用於直徑 10 至 17 mm 的試管貼標。適用試管直徑 16 - 20 mm 的 AXON 2.1 的

規格資料另參見 AXON 2 目錄。

可手動或藉由夾具自動置入及取出試管。試管也可由機器自動退出落至

托盤。

更多試管貼標系統 AXON 2 的資訊參見 www.cab.de/cn/axon-2

掃描器 CC200-SQ 一維及二維條碼專用

打印後攝像頭會直接檢查打印完成的水平及垂直條碼的可讀性或內容。

若條碼有誤將終止打印，標籤則可被移除。

掃描器可使用撕紙模式或剝離模式。

更多相關資訊請參見安裝手冊：www.cab.de/en/cc200

試管貼標模塊

AXON 2

應用機型 SQUIX 4.3 MP, SQUIX 4 MP

試管

直徑 mm

10 - 17

有蓋的長度 mm

38 - 105

最大錐度 % 0.8

標籤

材質

紙張、塑料材質如 PP, PC

寬度 mm

10 - 56

最小高度 mm 15

標籤底紙最大寬度 mm 60

監控

貼標模塊旋轉、無試管

錯誤的試管直徑

裁切、掃描、試管貼標

掃描器

CC200-SQ

應用機型所有的 SQUIX 機型

掃描距離

45 - 150

掃描角度

-15 至 +15

單張標籤的條碼數量

監控

GOODBAD

可讀性

VERIFY

檢查可讀性並將結果與初始資料比對

N E W

*依材質而定
