cab_squix_cn.pdf - 第17页
17 6.1 6.3 6.5 6.6 6.7 6.7 標籤回捲器、標籤送紙器 有搭配或無搭配紙管 外掛標籤送紙器 EU 確保大紙捲標籤穩定平順地進紙。 可選用回收外捲及內捲式紙捲。 標籤回捲導引板 RG 外掛標籤回捲器專用 外掛標籤回捲器可搭配具剝離功能的條碼打印機。 使用此機型時，剝離板的功能由標籤回捲導引板取代。 標籤回捲導引板 RG200 RG400 應用機型 SQUIX 2 P SQUIX 4.3 P SQUIX 4 P SQU…
1
2
16
5.1
5.2
5.3

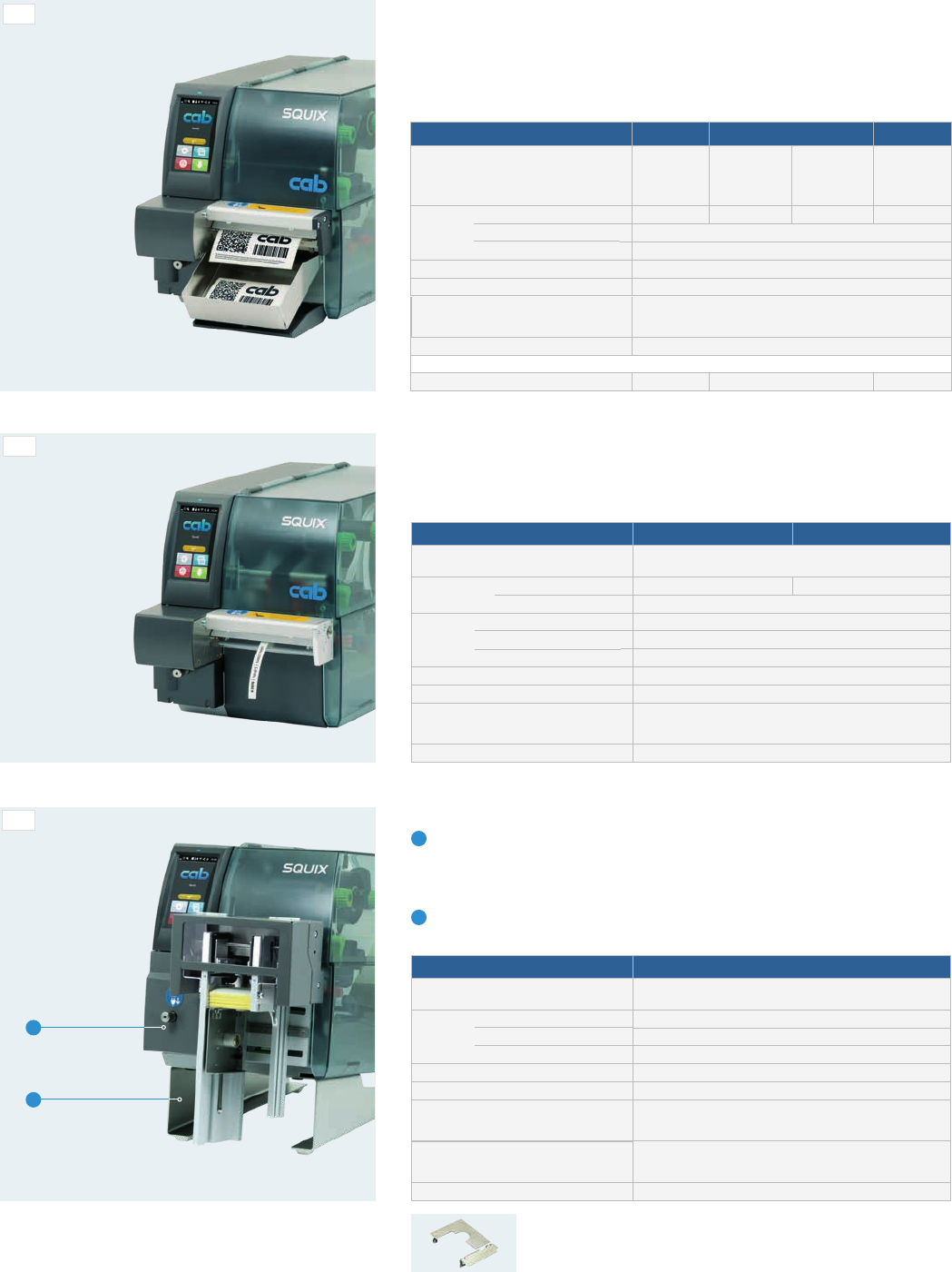

堆迭式切刀 ST400 M
可裁切及堆疊已打印完成的標籤。當達到最大堆疊高度後將中斷打印
工作。較硬或略微彎曲的材質在使用上會有所限制。這類應用建議由
cab 先幫您測試。
架高的底座使條碼打印機能放在桌面上的任何位置。
1
裁切、虛線裁切、標籤堆疊
切刀 CU
可裁切紙張、標籤紙、吊牌紙卡、布標或塑料材質及熱縮套管。
裁紙收集盒
最多能容納 50 張左右的標籤。
虛線切刀 PCU400
可針對布標或熱縮套管這類連續性材質裁切出方便手撕的郵票孔。其他材質
也能裁切。
虛線切刀 PCU400/2.5 PCU400/10
應用機型
SQUIX 4.3, SQUIX 4,
SQUIX 4.3 M,
SQUIX 4 M, SQUIX 4.3 MT, SQUIX 4 MT
打孔 孔位間距 mm 2.5 10
孔位寬度 mm 0.5
紙張 最大寬度 mm 85
磅數 gr/m
2
60 - 300
厚度 mm 0.05 - 1.1
最小裁切長度 mm 5
最大標籤間隙 mm 2.5
裁切次數
min
( 紙張高度 1 mm 且無退紙的情況下 )
100
暫停裁切情況 切刀未正常運作
堆迭式裁刀 ST400 M
應用機型
SQUIX 4.3 M, SQUIX 4 M
SQUIX 4.3 MT, SQUIX 4 MT
紙張 寬度 mm 20 - 100
磅數 gr/m
2
60 - 300
厚度
mm 0.05 - 0.8
裁切長度 mm 20 - 150
最大標籤間隙
mm 1.2
裁切次數
min
( 紙張高度 1 mm 且無退紙的情況下 )
100
暫停裁切情況
切刀未正常運作、標籤紙積屑、
保護蓋打開、已達最大堆疊高度
最大堆疊高度 mm 100
可調式裁後收集組 - 標籤 寬 x 高
收集盒及保護蓋可依標籤尺寸調整，須單獨訂購。
切刀 CU200 CU400 CU600
應用機型 SQUIX 2
SQUIX 4.3
SQUIX 4
SQUIX 4.3 M
SQUIX 4 M
SQUIX 4.3 MT
SQUIX 4 MT
SQUIX 6.3
紙張 最大寬度 mm 67 120 114 180
磅數 gr/m
2
60 - 300
厚度 mm 0.05 - 1.1
最小裁切長度 mm 5
最大標籤間隙 mm 2.5
裁切次數
min
( 紙張高度 1 mm 且無退紙的情況下 )
100
暫停裁切情況 切刀未正常運作
裁紙收集盒
最大可收集標籤高度 mm - 100 -
2
17
6.1
6.3
6.5
6.6
6.7
6.7

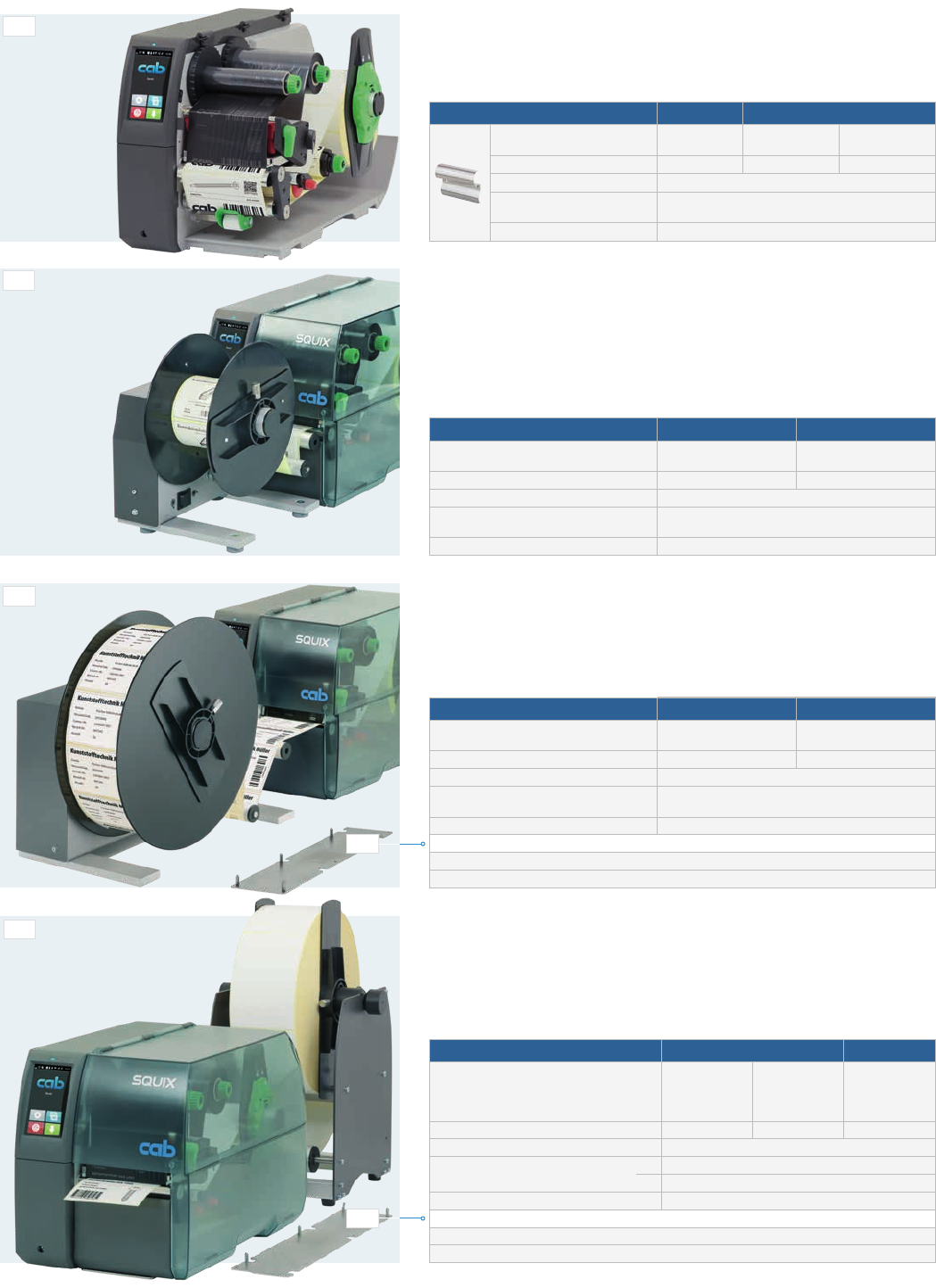

標籤回捲器、標籤送紙器 有搭配或無搭配紙管
外掛標籤送紙器 EU
確保大紙捲標籤穩定平順地進紙。
可選用回收外捲及內捲式紙捲。
標籤回捲導引板 RG 外掛標籤回捲器專用
外掛標籤回捲器可搭配具剝離功能的條碼打印機。
使用此機型時，剝離板的功能由標籤回捲導引板取代。
標籤回捲導引板 RG200 RG400
應用機型
SQUIX 2 P
SQUIX 4.3 P
SQUIX 4 P
SQUIX 4.3 MP
SQUIX 4 MP
最大標籤寬度
mm 67 120 114
最大紙捲外徑
mm 142
旋緊式
軸心內徑
mm 38.1 - 40
紙捲方向 外捲
外掛標籤回捲器 ER4/300 ER6/300
應用機型
SQUIX 4.3, SQUIX 4
SQUIX 4.3 M, SQUIX 4 M
SQUIX 6.3
最大標籤寬度
mm 120 180
最大紙捲外徑
mm 300
旋緊式
軸心內徑
mm 76
紙捲方向
外捲 或 內捲
外掛標籤回捲器 ER4, ER6 內建電源供應器
該型號的標籤回捲器能夠相容於任一條碼打印機，可選擇回收外捲或
內捲式紙捲。擺臂的運作能確保標籤平順紮實地回捲。
外掛標籤送紙器 EU4/300 EU6/300
應用機型
SQUIX 4.3
SQUIX 4
SQUIX 4.3 M
SQUIX 4 M
SQUIX 4.3 MT
SQUIX 4 MT
SQUIX 6.3
最大標籤寬度
mm 120 114 180
最大紙捲外徑
mm 300
軸心內徑
mm 38.1
搭配轉接頭 mm 76
紙捲方向
外捲 或 內捲
專用轉接套件
EU4, EU6 搭配 SQUIX
ER4, ER6 及 EU4, EU6 搭配 SQUIX
專用轉接套件
ER4, ER6 搭配 SQUIX
ER4, ER6 及 EU4, EU6 搭配 SQUIX
外掛標籤回捲器 ER1/210 ER2/210
應用機型
SQUIX 4.3, SQUIX 4
SQUIX 4.3 M, SQUIX 4 M
SQUIX 6.3
最大標籤寬度
mm 120 180
最大紙捲外徑
mm 205
旋緊式
軸心內徑
mm 76
紙捲方向
外捲 或 內捲
外掛標籤回捲器 ER1, ER2 由條碼打印機供電
標籤回捲器與條碼打印機組合後，可選擇回收外捲或內捲式紙捲。擺臂的
運作能確保標籤平順紮實地回捲。
3
4
5
6
7
18
7.1
7.2
1
2

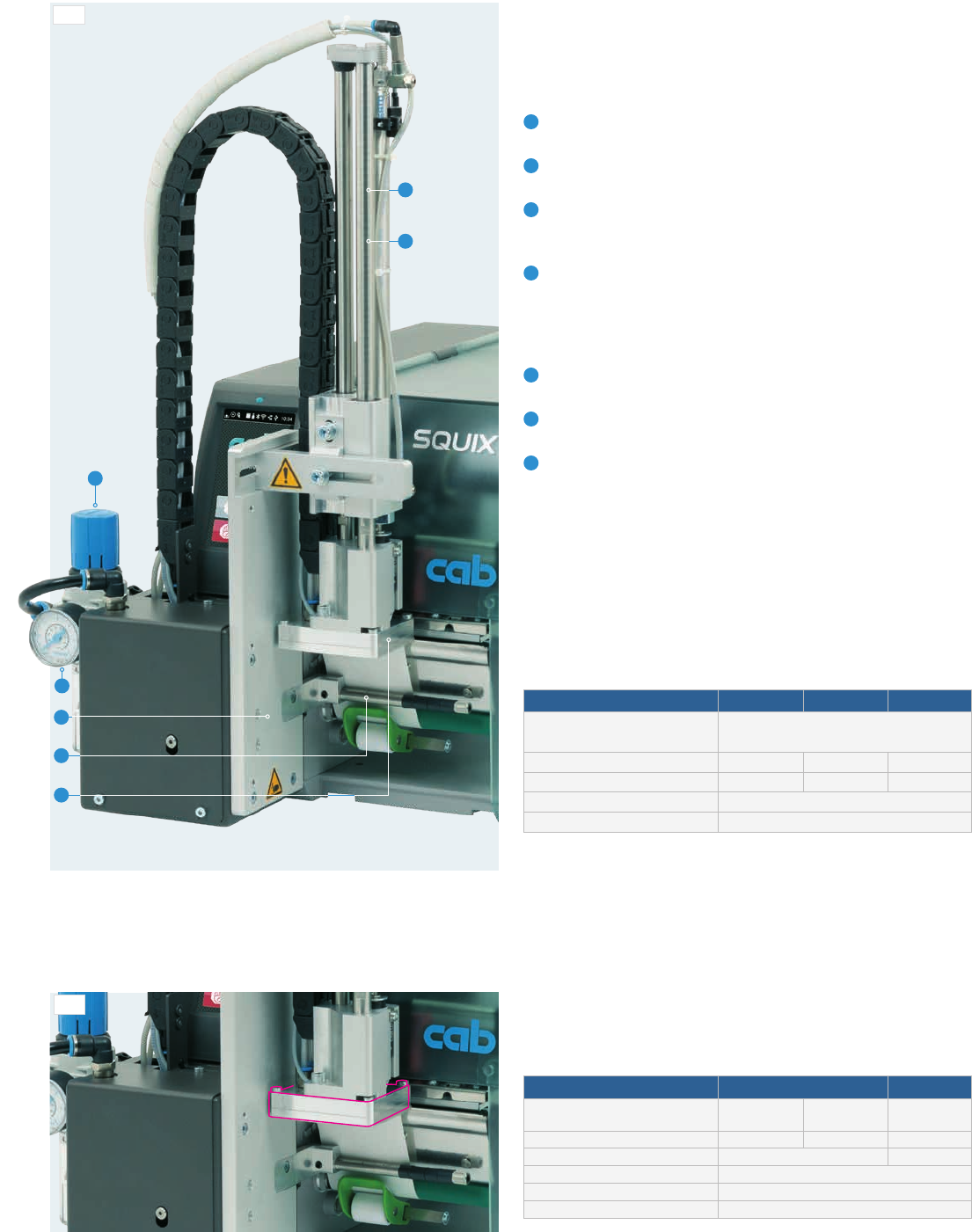

貼標手臂 S1000
即印即貼應用
針對所有具備剝離功能的條碼打印機，貼標手臂 S1000 搭配
SQUIX 是相當經濟實惠的解決方案 - 不僅可半自動操作也能垂直
建置於生產線上。藉由舉升氣缸將標籤貼在產品上。
通用墊片
在按間距配置的吸氣孔上覆蓋一層薄膜，並依照標籤大小刺穿
薄膜以吸取標籤。
配件
通用墊片 A1021 A1021
應用機型
SQUIX 2 SQUIX 4.3
SQUIX 4
SQUIX 4.3
SQUIX 4
標籤寬度 mm
25 - 63 25 - 70 25 - 90
標籤高度 mm
25 - 60 25 - 90
產品表面
平面
產品高度
可變動
產品位置
靜止
1
產品使用壽命長
採用滾珠軸承的氣缸可耐磨損。
2
適用於不同產品高度
舉升氣缸可依不同高度進行貼標。提供訂購不同的行程長度。
3
氣壓計
微型過濾器能過濾髒污，減壓閥則確保標籤維持良好的打印
品質。
4
高穩定度
支撐氣流、吸附氣流和氣缸的舉升速度都可調整。針對易碎
產品和包裝能將接觸壓力調至小於 10 N ( 1 kg )。為了避免在
吸氣管道累積髒污，在完成每次貼標動作後會利用空氣壓力
脈衝清潔。
5
標籤尺寸
適用於寬度 25 - 176 mm、高度 25 - 200 mm 的標籤。
6
支撐氣流
可輔助固定標籤於墊片上。
7
墊片
標籤剝離後被吸附在墊片上。舉升氣缸移動墊片連帶將標籤
貼在產品上。
預先剝離按鈕
應用於測試貼標程序。確定作業後開始打印標籤並由貼標
手臂吸標、貼標。按下開始鈕後可重新進行貼標程序。
貼標手臂 S1000-220 S1000-300 S1000-400
應用機型
SQUIX 2, SQUIX 4.3, SQUIX 4
SQUIX 4.3 M, SQUIX 4 M, SQUIX 6.3
行程長度 mm 220 300 400
可壓貼距離 mm 64 144 244
運作氣壓值 bar 4.5
貼標速度 ca.
1)
25 貼標循次數/分
1)
由 100 mm 的可壓貼距離、標籤高度 100 mm、打 印 速 度 100 mm/s
所計算得出
