19 7.2 7.3 7.4 7.5 壓貼墊片 可依照標籤大小訂製。 壓貼墊片 A1021 應用機型 SQUIX 2 SQUIX 4.3 SQUIX 4 SQUIX 6.3 標籤寬度 mm 25 - 63 25 - 116 50 - 1 76 標籤高度 mm 25 - 200 產品表面 平面 產品高度 可變動 產品位置 靜止 貼標手臂 S1000 配件 通用墊片加裝彈簧伸縮 彈簧的撓度讓傾斜表面也能進行貼標。在按間距配置的吸氣孔上 覆蓋…
3
4
5
6
7
18
7.1
7.2
1
2
貼標手臂 S1000
即印即貼應用
針對所有具備剝離功能的條碼打印機，貼標手臂 S1000 搭配
SQUIX 是相當經濟實惠的解決方案 - 不僅可半自動操作也能垂直
建置於生產線上。藉由舉升氣缸將標籤貼在產品上。
通用墊片
在按間距配置的吸氣孔上覆蓋一層薄膜，並依照標籤大小刺穿
薄膜以吸取標籤。
配件
通用墊片 A1021 A1021
應用機型
SQUIX 2 SQUIX 4.3
SQUIX 4
SQUIX 4.3
SQUIX 4
標籤寬度 mm
25 - 63 25 - 70 25 - 90
標籤高度 mm
25 - 60 25 - 90
產品表面
平面
產品高度
可變動
產品位置
靜止
1
產品使用壽命長
採用滾珠軸承的氣缸可耐磨損。
2
適用於不同產品高度
舉升氣缸可依不同高度進行貼標。提供訂購不同的行程長度。
3
氣壓計
微型過濾器能過濾髒污，減壓閥則確保標籤維持良好的打印
品質。
4
高穩定度
支撐氣流、吸附氣流和氣缸的舉升速度都可調整。針對易碎
產品和包裝能將接觸壓力調至小於 10 N ( 1 kg )。為了避免在
吸氣管道累積髒污，在完成每次貼標動作後會利用空氣壓力
脈衝清潔。
5
標籤尺寸
適用於寬度 25 - 176 mm、高度 25 - 200 mm 的標籤。
6
支撐氣流
可輔助固定標籤於墊片上。
7
墊片
標籤剝離後被吸附在墊片上。舉升氣缸移動墊片連帶將標籤
貼在產品上。
預先剝離按鈕
應用於測試貼標程序。確定作業後開始打印標籤並由貼標
手臂吸標、貼標。按下開始鈕後可重新進行貼標程序。
貼標手臂 S1000-220 S1000-300 S1000-400
應用機型
SQUIX 2, SQUIX 4.3, SQUIX 4
SQUIX 4.3 M, SQUIX 4 M, SQUIX 6.3
行程長度 mm 220 300 400
可壓貼距離 mm 64 144 244
運作氣壓值 bar 4.5
貼標速度 ca.
1)
25 貼標循次數/分
1)
由 100 mm 的可壓貼距離、標籤高度 100 mm、打 印 速 度 100 mm/s
所計算得出
19
7.2
7.3
7.4
7.5

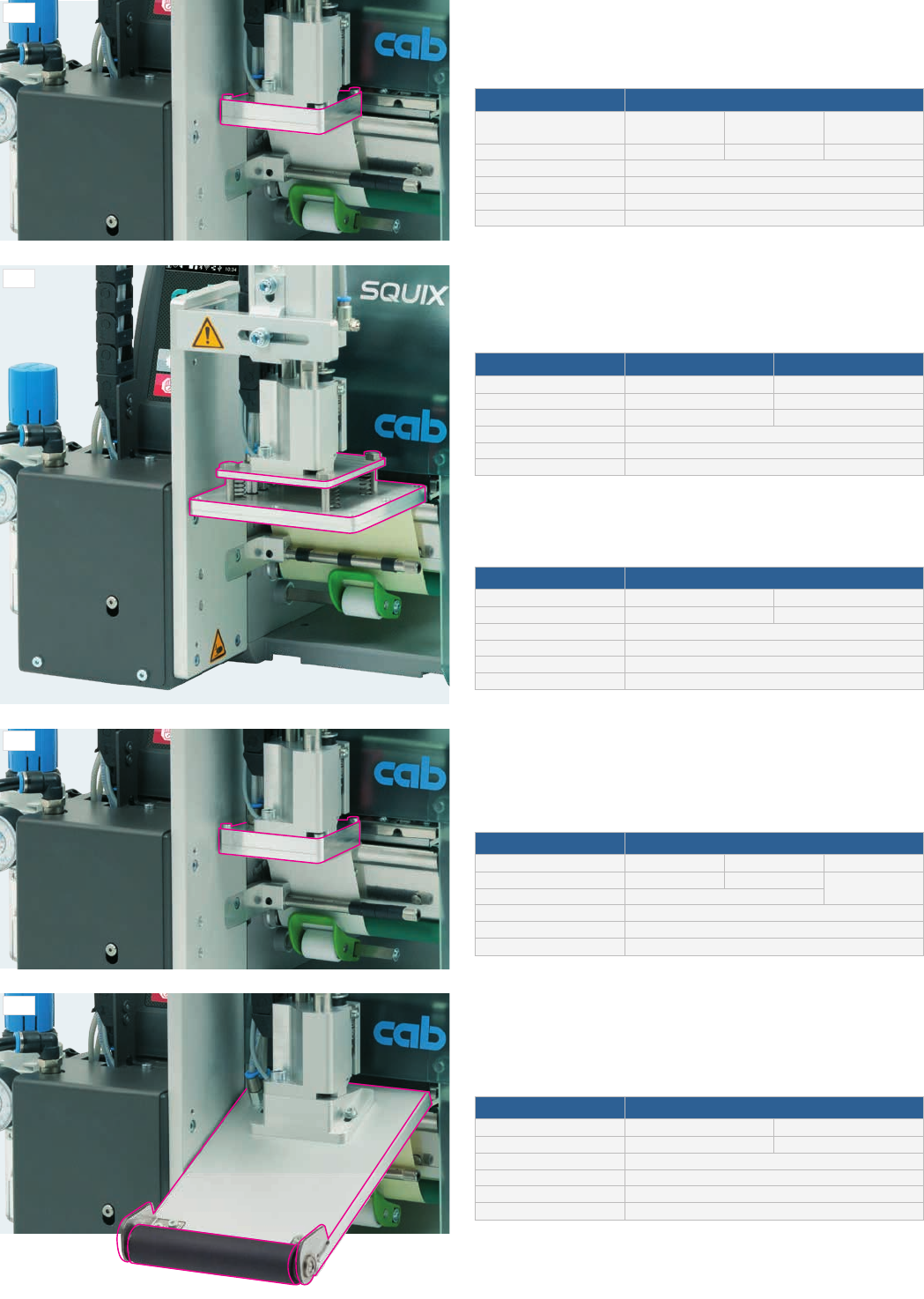

壓貼墊片
可依照標籤大小訂製。
壓貼墊片 A1021
應用機型
SQUIX 2 SQUIX 4.3
SQUIX 4
SQUIX 6.3
標籤寬度 mm
25 - 63 25 - 116 50 - 176
標籤高度 mm
25 - 200
產品表面
平面
產品高度
可變動
產品位置
靜止
貼標手臂 S1000 配件
通用墊片加裝彈簧伸縮
彈簧的撓度讓傾斜表面也能進行貼標。在按間距配置的吸氣孔上
覆蓋一層薄膜，並依照標籤大小刺穿薄膜以吸取標籤。
通用墊片
A1321 A1321
應用機型
SQUIX 4.3, 4 SQUIX 4.3, 4
標籤寬度 mm
25 - 116 25 - 116
標籤高度 mm
25 - 102 25 - 152
產品表面
平面
產品高度
可變動
產品位置
靜止
吹貼墊片
針對易變形、易碎的產品可使用吹貼。吹貼墊片可固定在預先
設定的高度，並在距離產品約 10 mm 處進行吹貼動作。
吹貼墊片 A2021
應用機型
SQUIX 2 SQUIX 4.3, 4 SQUIX 6.3
標籤寬度 mm
25 - 63 25 - 116
可根據需求訂製
標籤高度 mm
25 - 100
產品表面
平面
產品高度
固定
產品位置
靜止或直線移動
滾貼墊片
打印完成的標籤會被移至滾軸下方。墊片移動至產品處時，標籤
藉由輸送中的產品滾貼至產品表面上。
滾貼墊片 A1411
應用機型
SQUIX 4.3, 4 SQUIX 6.3
標籤寬度 mm
25 - 116 50 - 176
標籤高度 mm
80 - 200
產品表面
平面
產品高度
可變動
產品位置
直線移動
壓貼墊片加裝彈簧伸縮
彈簧的撓度讓傾斜表面也能進行貼標；可依照標籤大小訂製。
壓貼墊片
A1321
應用機型
SQUIX 4.3, 4 SQUIX 6.3
標籤寬度 mm
25 - 116 50 - 176
標籤高度 mm
25 - 200
產品表面
平面
產品高度
可變動
產品位置
靜止
20
7.6
7.9
7.7
7.8

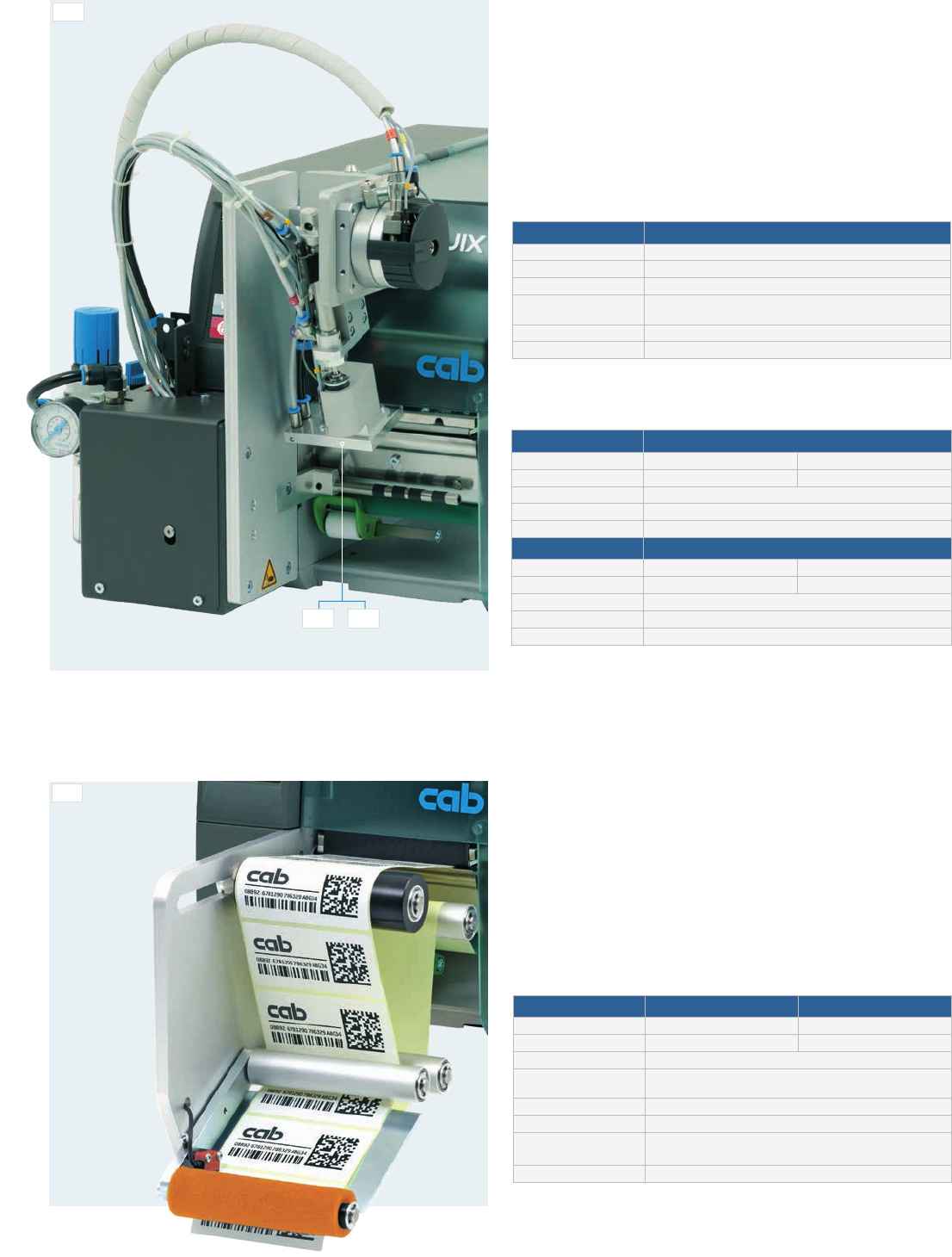

貼標手臂
S3200
應用機型
SQUIX 2, SQUIX 4.3, SQUIX 4, SQUIX 4.3 M, SQUIX 4 M
氣缸旋轉角度
45° - 95°
最大行程長度 mm
30
最大墊片
mm
深入凹槽高度 F
5
運作氣壓值 bar
4.5
貼標速度 ca.
1)
20 貼標循次數/分
壓貼墊片或吹貼墊片
可依照標籤大小訂製。
即印即貼應用
針對所有具備剝離功能的條碼打印機，貼標手臂 S3200 搭配
SQUIX 是相當經濟實惠的解決方案 - 不僅可半自動操作也能建置
於生產線上。可將打印完成的標籤自動貼標於產品上。藉由旋轉
氣缸手臂可在 45° - 95° 的區間水平轉動定位標籤，並藉由短行程
氣缸將標籤貼在產品上。
使用壽命、預先剝離功能、氣壓計、穩定度和支撐氣流等說明請
參照貼標手臂 S1000 ( 詳見頁 18 )。
1)
由標籤高度 40 mm、打 印 速 度 100 mm/s 所計算得出
貼標手臂 S3200
滾貼模塊
滾貼模塊 S5104, S5106
應用於輸送帶上的產品貼標。感應器偵測到貼標位置後開始打印
程序，貼標進行的同時同步打印下一張標籤。傳送速度和打印速度
必須保持一致。使用反射式感應器監控定位。
滾貼模塊 S5104 S5106
應用機型
SQUIX 4.3, SQUIX 4 SQUIX 6.3
標籤寬度 mm
25 - 116 50 - 176
標籤高度 mm
25 - 210
打印位置
到剝離板距離 mm
336 - 518
產品表面
平面
產品高度
固定
產品位置
直線移動、
條碼打印機同速動作
貼標速度 ca.
1)
60 貼標循次數/分
1)
由標籤高度 100 mm、打印 速 度 100 mm/s 所計算得出
壓貼墊片
A3200-1100
應用機型
SQUIX 2 SQUIX 4.3, 4
標籤寬度 mm
4 - 63 10 - 116
標籤高度 mm
6 - 80
產品表面
平面
產品位置
靜止
吹貼墊片
A3200-2100
應用機型
SQUIX 2 SQUIX 4.3, 4
標籤寬度 mm
10 - 63 10 - 116
標籤高度 mm
10 - 80
產品表面
平面
產品位置
靜止或直線移動
