7 1.9 5 6 1 2 3 4 DR4-M25 DR4-M80 DR4-M50 5 DR4-M25 DR4-M80 DR4-M50 7 出紙方向置中的 MT 版機型搭配分離器 條碼 打印機 SQU IX 4. 3 MT SQ UIX 4 MT 打印分 辨率 dpi 300 300 600 最快 打印速 度 mm /s 300 300 150 最 大 打印寬 度 mm 1 08.4 1 0 5 .7 10 5 .7 布質標籤專用 打印…
1
2
6
DR4-M25
DR4-M80
DR4-M50
1.7, 1.8
33
4
55
與靠左出紙機型的不同
1
碳帶供應軸及回收軸
藉由印在軸上的尺規讓碳帶更容易完成
定位。
2
打印頭立柱
兩側的立柱可依據所有的標籤寬度定位。
不需對打印頭進行設定及調整。
3
標籤紙捲軸
安裝擋紙板時標籤紙捲會自動置中。
4
標籤紙導引夾
藉由打印滾軸正前方的導引夾來維持
精準的打印。透過旋鈕可調整標籤寬度。
5
較窄標籤的專用打印滾軸
使 用 較 窄 的 標 籤 及 碳 帶 時，要 達 到 精 準
打印也需要專用打印滾軸。可避免打印
滾軸磨損、打印頭刮傷及標籤進紙時
發 生 錯 誤。
塗 層：合 成 橡 膠

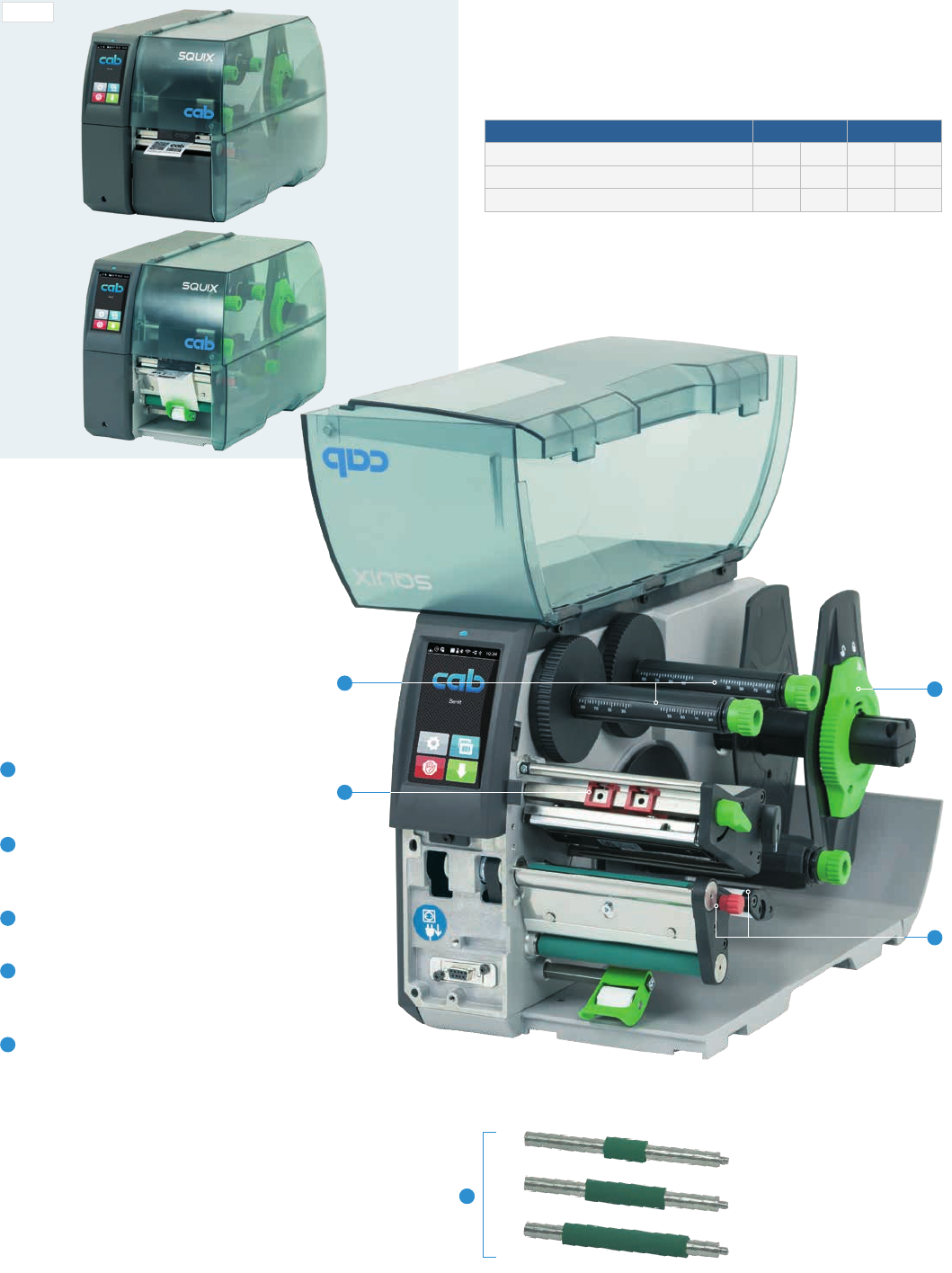

出紙方向置中的 M 版機型
條碼打印機 SQUIX 4.3M SQUIX 4M
打印分辨率
dpi 203 300 300 600
最快打印速度
mm/s 300 300 300 150
最大打印寬度
mm 104 108.4 105.7 105.7
精準且用途廣泛
可打印各種材質標籤，無論是紙捲式或捲盤式或折疊式標籤，
特別針對較小的標籤或較窄的連續材質，像是熱縮套管。
標準版
剝離版
條碼打印機 SQUIX 4 MP,
剝離版搭配內建底紙回收軸
7
1.9
5
6
1
2
3
4
DR4-M25
DR4-M80
DR4-M50
5
DR4-M25
DR4-M80
DR4-M50
7

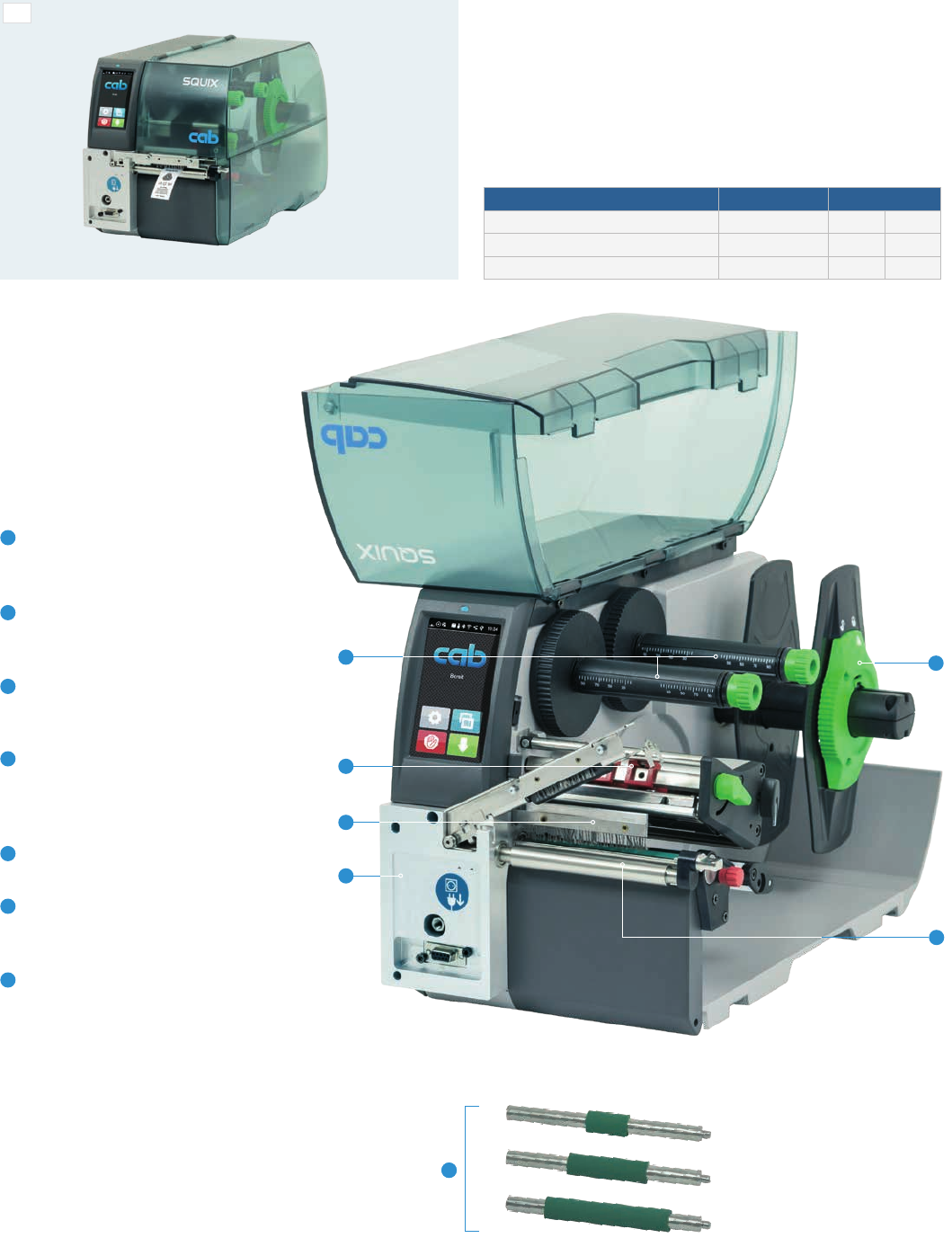

出紙方向置中的 MT 版機型搭配分離器
條碼打印機 SQUIX 4.3 MT SQUIX 4 MT
打印分辨率
dpi 300 300 600
最快打印速度
mm/s 300 300 150
最大打印寬度
mm 108.4 105.7 105.7
布質標籤專用
打印後碳帶可能因高溫而吸附在布質標籤上。搭配馬達驅動滾軸
可平穩地將標籤和碳帶分離。
也可以打印紙捲式或捲盤式的標籤或連續材質。不需針對標籤
寬度調整打印頭立柱。針對較窄的標籤配有專用打印滾軸。
標準版
與靠左出紙機型的不同
1
碳帶供應軸及回收軸
藉由印在軸上的尺規讓碳帶更容易完成
定位。
2
打印頭立柱
兩側的立柱可依據所有的標籤寬度定位。
不需對打印頭進行設定及調整。
3
靜電消除刷
主要用於塑料材質標籤，可在打印後掃除
靜 電。
4
分離器
打印後碳帶可能因高溫而吸附在布質標籤
上。搭配馬達驅動滾軸可平穩地將標籤和
碳帶分離。
5
標籤紙捲軸
安裝擋紙板時標籤紙捲會自動置中。
6
標籤紙導引夾
藉由打印滾軸正前方的導引夾來維持
精準的打印。透過旋鈕可調整標籤寬度。
7
較窄標籤的專用打印滾軸
使 用 較 窄 的 標 籤 及 碳 帶 時，要 達 到 精 準
打印也需要專用打印滾軸。可避免打印
滾軸磨損、打印頭刮傷及標籤進紙時
發 生 錯 誤。
塗 層：合 成 橡 膠
條碼打印機 SQUIX 4 MT
搭配分離器

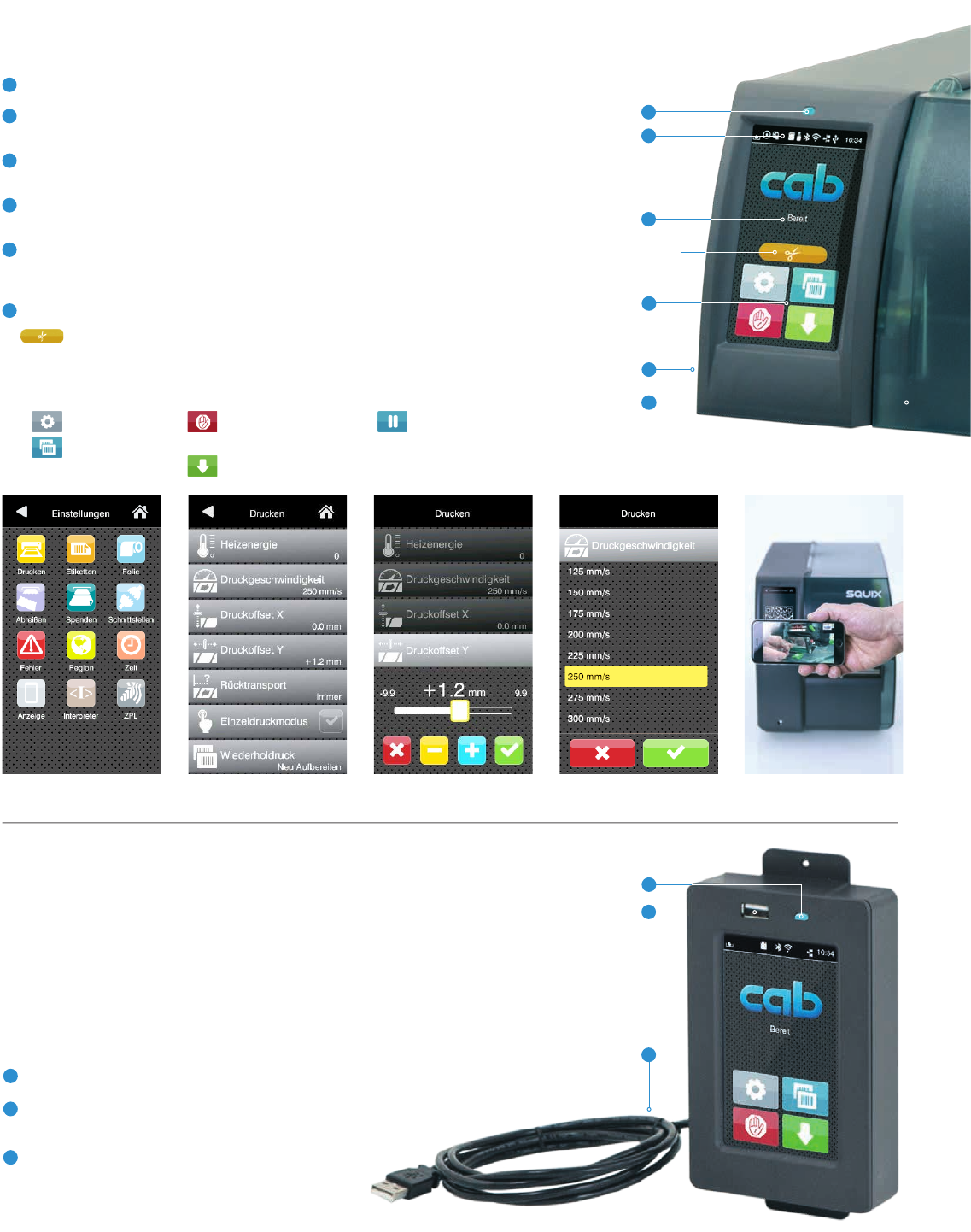

8
1
LED 燈 顯 示：開機
2
狀 態 列：接收打印資料、記錄資料串流、碳帶將耗盡預警、插入 SD 記憶卡/U 盤、
藍 芽、WLAN 無線網絡、以太網絡、USB Slave 傳 輸 接 口、時 間
3
狀態通知：待機、暫停、每筆打印工作完成的標籤數量、已就剝離位置的標籤、
等待外部信號
4
USB 插槽
維修用 U 盤或 U 盤專用，可上傳檔案至機身內建快閃記憶體。
5
USB 無線網卡
2.4 GHz 802.11b/g/n 為 標 準 出 貨 內 容；
在熱點模式中可設定藉由行動裝置透過 WLAN 無線網絡直接連結條碼打印機。
6
操作
切刀/虛線切刀： 直接裁切
外掛回捲器：
外捲或內捲
撕紙或剝離模式：
打印下一張標籤
貼標手臂： 進行貼標作業
操作面板
跳至選單
重複打印最後
一 張 標 籤
停止及刪除
所有打印工作
標籤進紙
直覺簡便的操作搭配淺顯易懂的圖示可方便調整機身設定
設定選項n
打印參數
調整標籤打印定位 Y
選擇打印速度
視頻導覽
1
2
3
6
4
5
中斷及繼續打印
工作
功能與條碼打印機上的操作面板相同
屏幕的顯示會隨著擺橫或擺直轉換。
可依需求選擇使用外接操作面板或條碼打印機內建的操作面板。
條 碼 打 印 機 連 接 埠：USB 2.0 高速裝置
1
LED 燈 顯 示：開機
2
USB 插槽 維修用 U 盤或 U 盤 專 用，
可上傳檔案至機身內建快閃記憶體。
3
USB 傳 輸 線，長度 1.8 m 至 16 m
長度如超過 3 m 則 只 能 使 用 規 定 的 傳 輸 線；
規格尺寸請參見安裝說明
外接操作面板
1
2
3
