ETTEVAATUST! 2
Andmete kaotsimineku vältimiseks peavad enne masina väljalülitamist olema täidetud järgmised
kriteeriumid (v. a. avariijuhtudel):
– Masin on lõpetanud masina-, seadistus- ja partiiandmete ülekandmise.
– Masin on lõpetanud trükkplaadi töötlemise.
– Masin on lõpetanud käivitusfaasi.
2.9 Suruõhutoite sulgemine ja rõhulangus
Masina suruõhu töörõhk on seatud väärtusele 0,50 ± 0,025 MPa (5,0 ± 0,25 bar). Suruõhumooduli
asukohta näitab pos 1 Joonis 2.9 - 1
, lk 84 ) Te saate masina suruõhutoite sulgeda sulgurkraaniga
(pos 2 Joonis 2.9 - 1
, lk 84 ).
Avage katte lukk masinavõtmega.
Tõstke kate pealt maha (vt Joonis 2.9 - 1, lk 84 ).
Keerake sulgurkraani hoob (pos 1 Joonis 2.9 - 1, lk 84) vertikaalsest asendist horisontaal-
sesse asendisse.
Jälgige töörõhumanomeetrit (pos 5 Joonis 2.9 - 1, lk 84 ). Masina väljalülitamisel langeb rõhk
1 minuti jooksul 0 MPa (0 bar) peale.
ETTEVAATUST!
Ärge katkestage sisselülitatud masina korral suruõhutoidet sulgurkraani kaudu kauem kui 30
minutiks. Kui osutub vajalikuks suruõhusüsteem korrashoiu- või remonditööde läbiviimiseks pike-
maks ajaks välja lülitada, siis peate masina pealülitist välja lülitama ning elektritoite lahti ühenda-
ma.
2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
2.9 Suruõhutoite sulgemine ja rõhulangus Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
84
2
Joon. 2.9 - 1 Masina suruõhumoodul
(1) Portaalide 1 ja 2 toiterõhumanomeeter
Nimirõhk: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (näiduvahemik 0 - 0,6 MPa, 0 - 6 bar)
(2) Masinakomponentide toiterõhumanomeeter
Nimirõhk: 0,5 ± 0,025 MPa, 4,5 ± 0,25 bar (näiduvahemik 0 - 0,6 MPa, 0 - 6 bar)
(3) Puistekauba sööturmoodulite toiterõhumanomeeter
Nimirõhk: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (näiduvahemik: 0 - 0,6 MPa, 0 - 6 bar)
(4) Sisendrõhumanomeeter
Nimirõhk: 0,5 - 1,0 MPa, 5,0 - 10,0 bar (näiduvahemik: 0 - 1,0 MPa, 0 - 10 bar)
(5) Suruõhufilter
(6) Suruõhuühendus
(7) Sulge ventiil "AVATUD" asendis
HOIATUS
Ärge võtke KUNAGI lahti rõhu all olevaid suruõhutorusid. Valitseb vigastuste oht. 2
(6)
(1)
(2)
(3)
(4)
(5)
(7)
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 2 Tööohutus
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 2.10 Masina energeetiline olek pärast pealüliti väljalülitamist
85
2.10 Masina energeetiline olek pärast pealüliti väljalülita-
mist
2

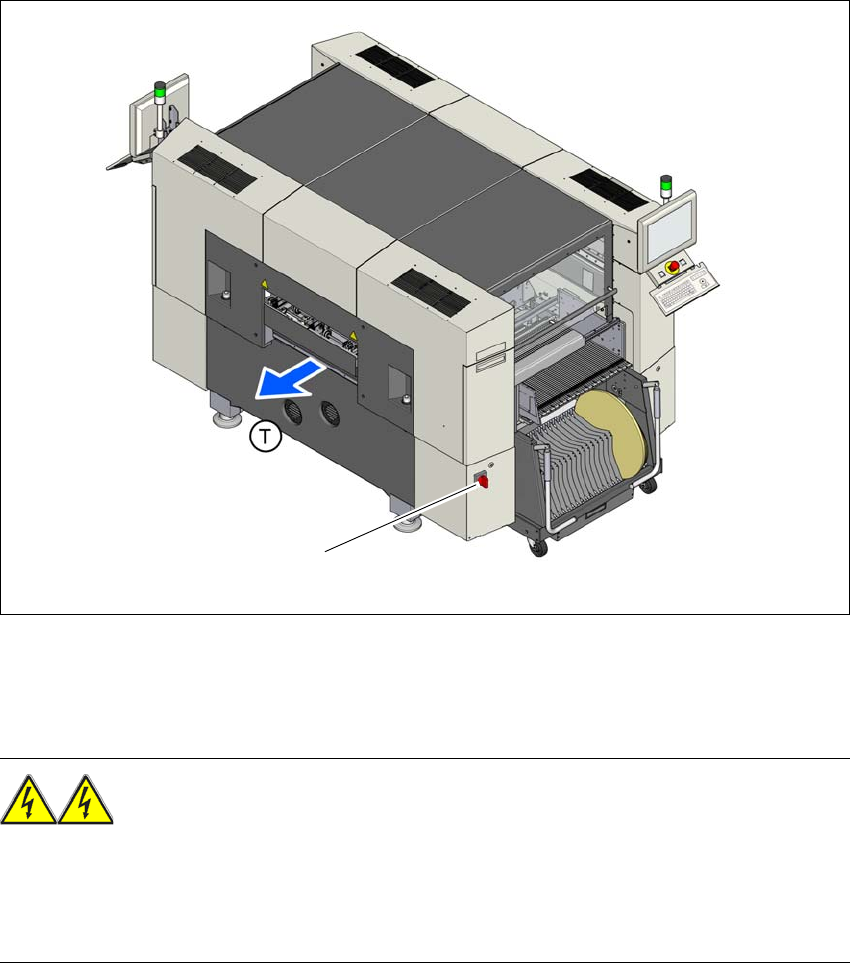

Joon. 2.10 - 1 Toiteploki asukoht masinal (SX1/SX2 näitel)
2
HOIATUS
Masinat varustatakse 3x200V~, 3x208V~, 3x220V~, 3 x 230 V~, 3x380V~, 3x400V~
või 3 x 415 V~ ± 5 %, 50/60 Hz võrgupingega. Seetõttu on mõned süsteemi osad eluohtlikult pin-
gestatud - seda isegi siis, kui pealüliti on välja lülitatud. Masina ebaõige käsitsemine võib seetõt-
tu põhjustada surma, tõsise vigastuse või suure kahju. 2
Järgige alati teie riigis kehtivaid õnnetuste vältimise ja DIN-standardeid (ennekõike EN 60204
1. osa või IEC 60204 1. osa) ja asjakohaseid määrusi.
Toiteallika kaitsekatet tohib avada AINULT vastavalt kvalifitseeritud ja väljakoolitatud perso-
nal.
(1) Pealüliti
(1)
