ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50044
9/23
2.3.2.
2.3.2.2.3.2.
2.3.2. マルチスティック
マルチスティックマルチスティック
マルチスティック以外
以外以外
以外の
のの
のスティック
スティックスティック
スティック部品
部品部品
部品の
のの
のセット
セットセット
セット
Step1. 部品をフィーダーにセットします。
1. ［モニタ］-［生産］ タブに表示されている内容を確認し、部品を用意します。
2. 部品をフィーダーにセットします。
Step2. 部品をセットします。
1. フィーダーにセットされたスティックのバーコード部分をバーコードリーダーで読み取ります。

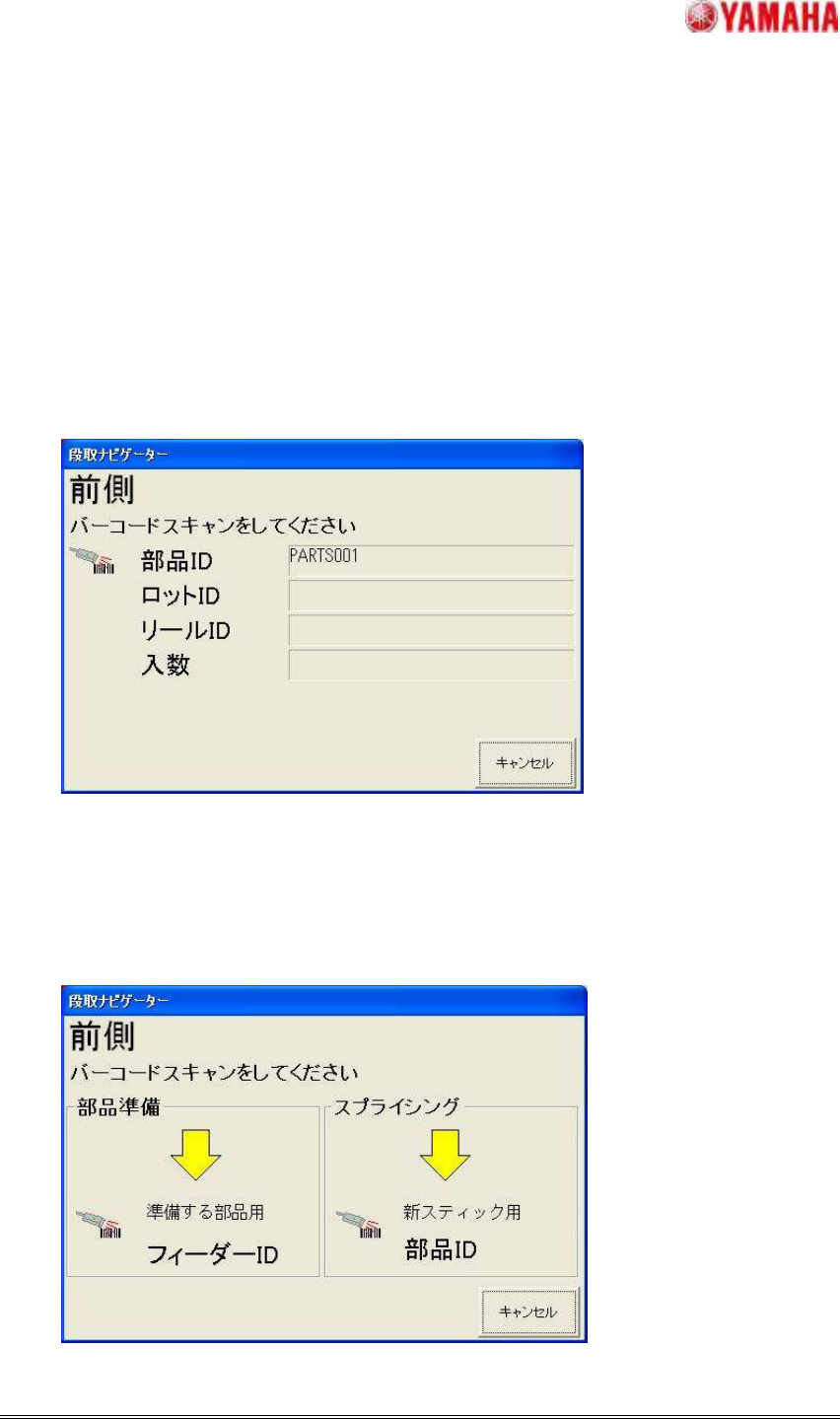

1つ目のバーコードを読み込むと、「段取ナビゲーター」ダイアログが表示されます。
部品ID、ロットID、スティックID の各バーコードを読み取ります。
【参考】部品ID、ロットID、スティックIDは自由な組み合わせで読み込むことができます。
Step3. フィーダーをセットします。
1. 「段取ナビゲーター」の表示が変わります。
新しくセットするフィーダーのフィーダーID をバーコードリーダーで読み取ります。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50044
10/23

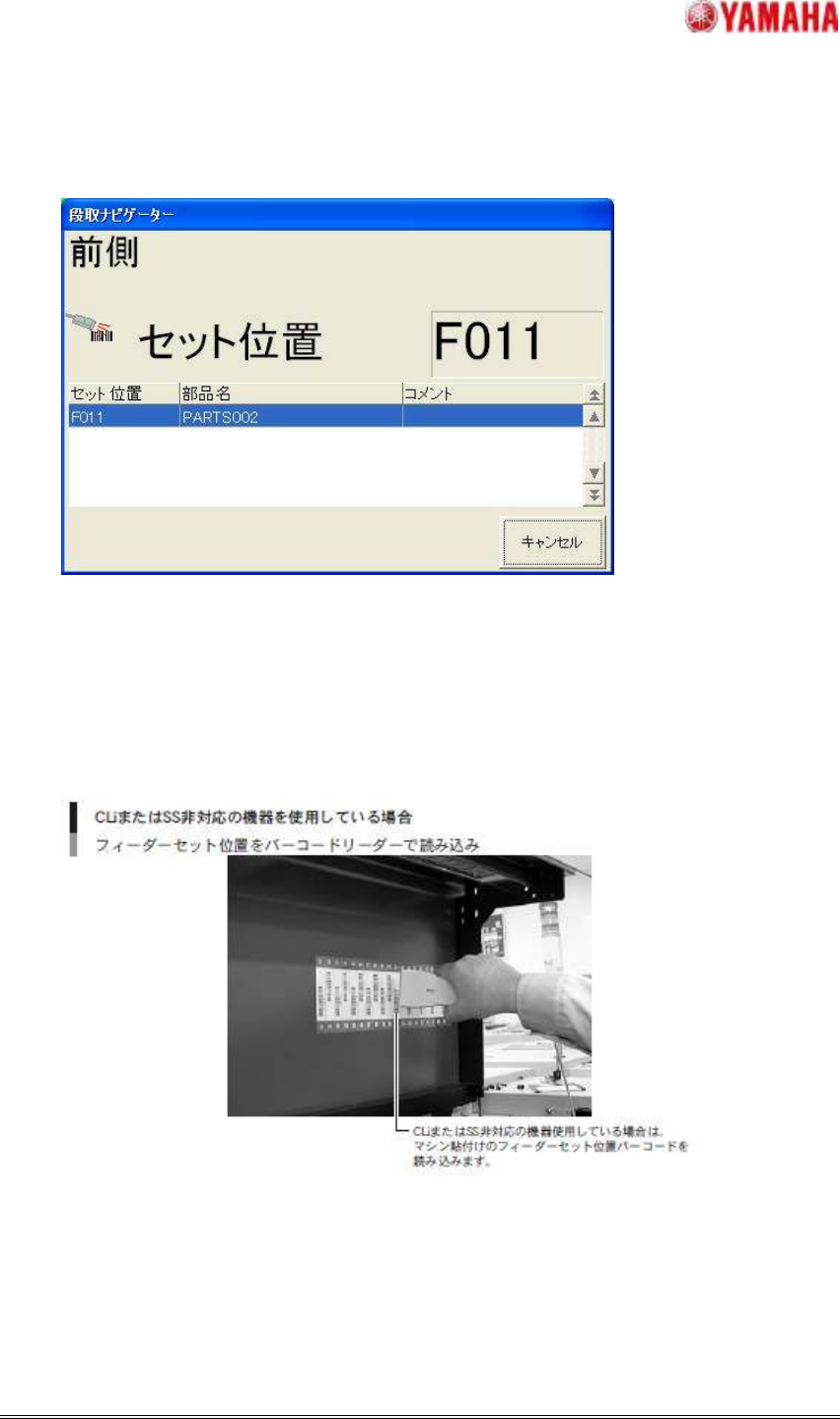

2.「段取ナビゲーター」にセット位置が表示されます。
マシンに新しいフィーダーをセットします。
CLi フィーダーとCLi 台車およびCLi に対応したマシンを使用している場合、またはSS フィー
ダーとSS 台車及びSS に対応したマシンを使用している場合は、自動でセット位置が認識され
ます。
CLi もしくはSS 対応でない機器の場合は、マシン側にあるフィーダーセット位置のバーコードラ
ベルから、新しくフィーダーをセットした場所のバーコードをバーコードリーダーで読み取ります。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50044
11/23
2.4.
2.4.2.4.
2.4. マシン
マシンマシン
マシンでの
でのでの
での部品交換
部品交換部品交換
部品交換・
・・
・補充作業
補充作業補充作業
補充作業（
（（
（VG
VGVG
VGOSV3.x
OSV3.xOSV3.x
OSV3.x）
））
）
2.4.1.
2.4.1.2.4.1.
2.4.1. スティック
スティックスティック
スティック部品
部品部品
部品の
のの
の補充
補充補充
補充
Step1. 部品残数が設定数以下になると画面に以下の警告が表示されます。
1. 画面にエラーダイアログが表示されます。
[ERRORCLEAR]ボタンを押してダイアログを閉じます。
2. ［モニタ］-［生産］の情報が表示されます。
詳細内容の欄で該当する部品が残数警告の場合は黄色、部品切れの場合は赤色で強調
表示されます。補充する部品を用意します。
Step2. 部品の情報を登録します。
1. マシンに貼付けされている「PROCESSBARCODE」の「SPLICING」をバーコードリーダーで読み
取ります。
