ヤマハ発動機株式会社 I M 事業部 マウンター技術部 ソ フト開発グループ MD OC- SOFT50044 13/23 3. 3. 3. 3. 機能 説明 機能 説明 機能 説明 機能 説明 （ （ （ （ VG OSV 1. x/V2 .x VG OS V1. x/V2 .x VG OS V1. x/V2 .x VG OS V1. x/V2 .x ） ） ） ） …
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50044
12/23

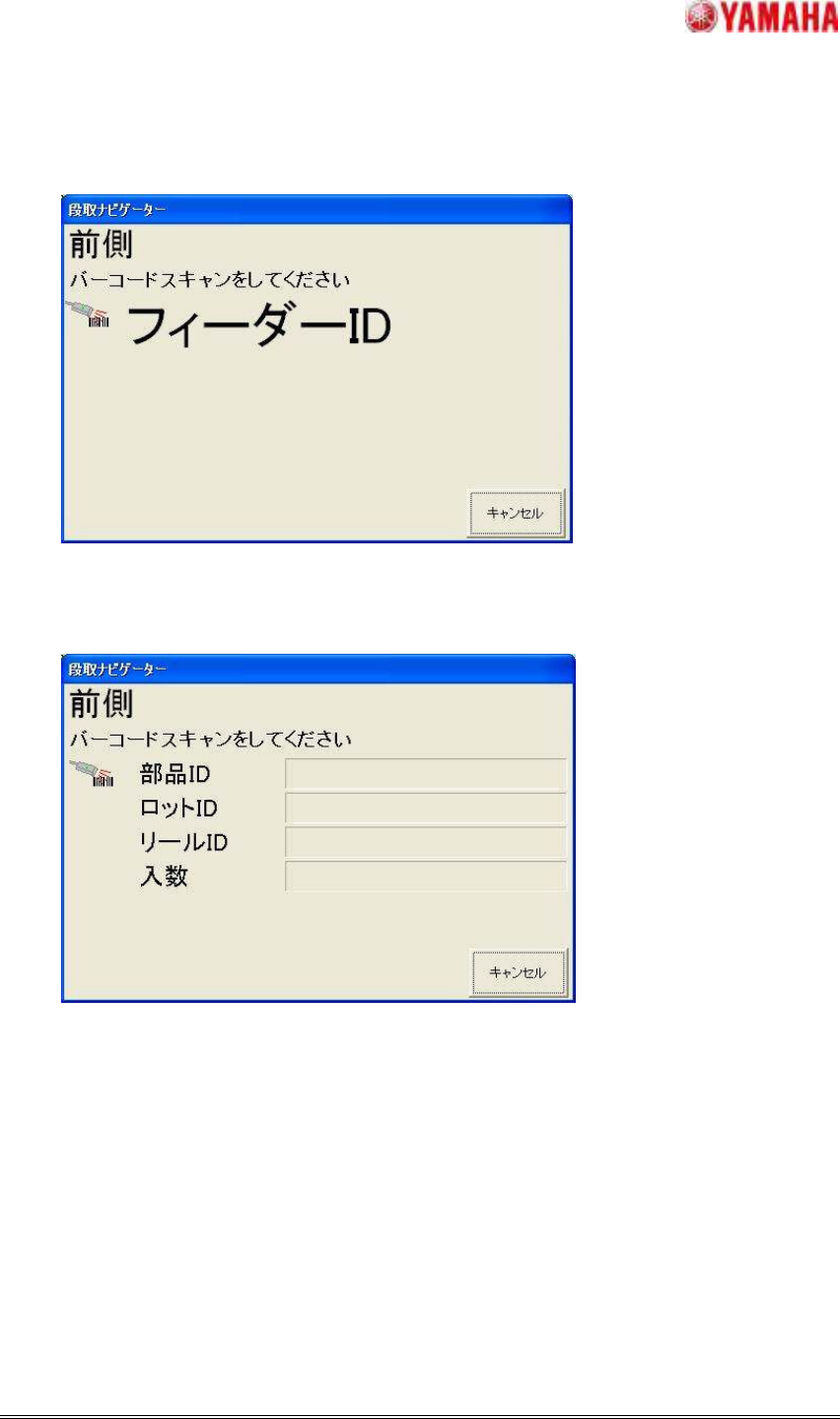

2. 「段取ナビゲーター」ダイアログが表示されます。
新しくセットするフィーダーのフィーダーID をバーコードリーダーで読み取ります。
3. 「段取ナビゲーター」の表示が変わります。
補充する部品の部品ID、ロットID、スティックID の各バーコードを読み取ります。
【参考】部品ID、ロットID、スティックIDは自由な組み合わせで読み込むことができます。
Step3. 部品を補充します。
1. 生産が継続されます。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50044
13/23
3.
3.3.
3. 機能説明
機能説明機能説明
機能説明（
（（
（VGOSV1.x/V2.x
VGOSV1.x/V2.xVGOSV1.x/V2.x
VGOSV1.x/V2.x）
））
）
3.1.
3.1.3.1.
3.1. 機能概要
機能概要機能概要
機能概要（
（（
（VGOSV1.x/V2.x
VGOSV1.x/V2.xVGOSV1.x/V2.x
VGOSV1.x/V2.x）
））
）
IT オプション 「段取りベリファイ（マウンター用 内段取り）」 機能にて、スティック部品を段取りチェッ
クする方法を説明致します。
3.2.
3.2.3.2.
3.2. 設定方法
設定方法設定方法
設定方法（
（（
（VGOSV1.x/V2.x
VGOSV1.x/V2.xVGOSV1.x/V2.x
VGOSV1.x/V2.x）
））
）
スティック部品をチェック対象にする設定方法については、段取りベリファイ ユーザーズマニュアル
の「第 4 章 段取りベリファイの基本設定」を参照してください。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50044
14/23
3.3.
3.3.3.3.
3.3. マシン
マシンマシン
マシンでの
でのでの
での段取
段取段取
段取り
りり
り作業
作業作業
作業（
（（
（VGOSV
VGOSVVGOSV
VGOSV1.x/V2.x
1.x/V2.x1.x/V2.x
1.x/V2.x）
））
）
3.3.1.
3.3.1.3.3.1.
3.3.1. マルチスティック
マルチスティックマルチスティック
マルチスティック部品
部品部品
部品の
のの
のセット
セットセット
セット
Step1. 部品をフィーダーにセットします。
1. 「段取り補助」-「部品段取」の「作業指示」に表示されている内容を確認し、部品を用意します。
2. 部品をフィーダーにセットします。
Step2. 部品をセットします。

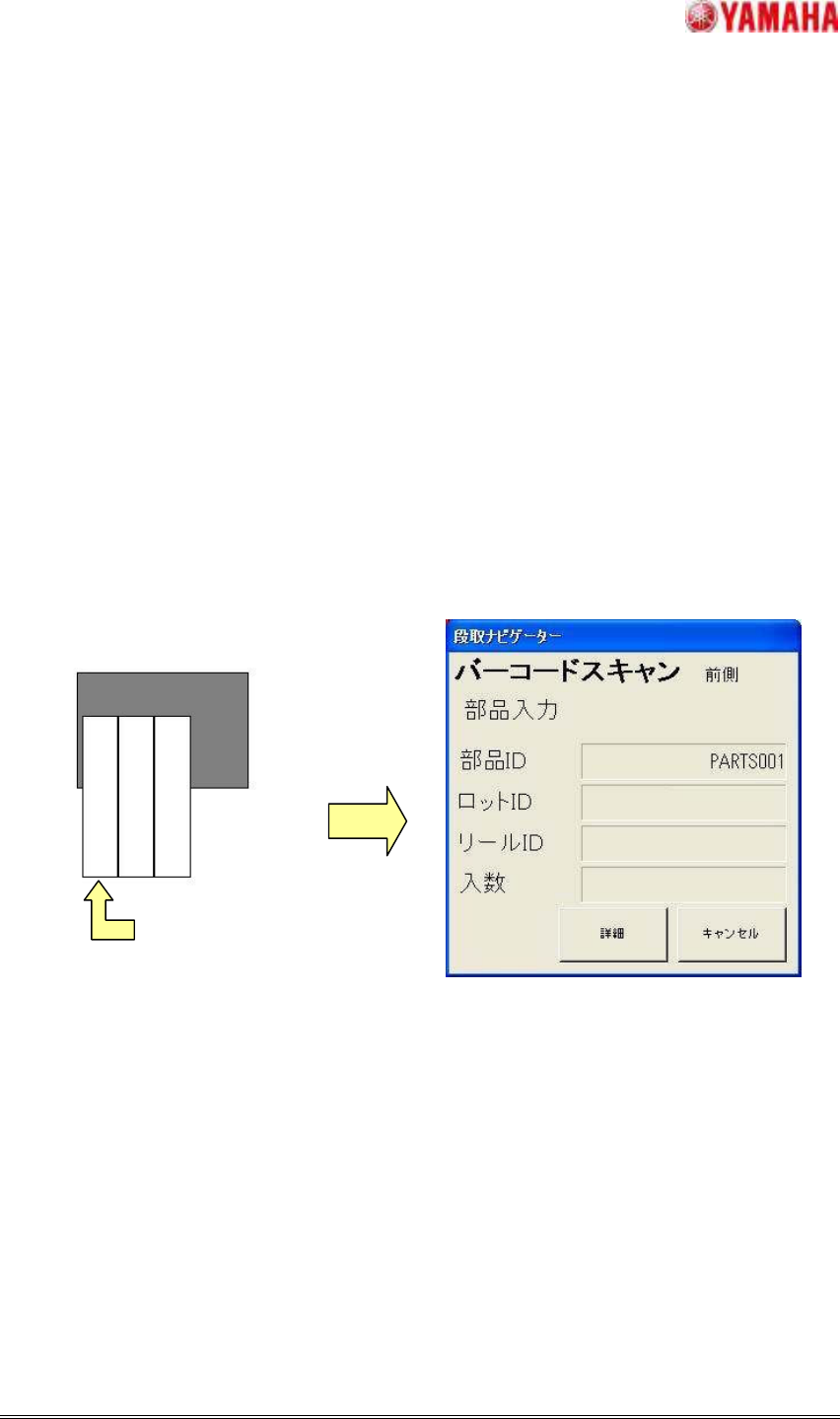

1. フィーダーにセットされた先頭スティック部品のバーコード部分をバーコードリーダーで読み取り
ます。
1つ目のバーコードを読み込むと、「段取ナビゲーター」ダイアログが表示されます。部品ID、ロッ
トID、スティックID の各バーコードを読み取ります。
【参考】部品ID、ロットID、スティックIDは自由な組み合わせで読み込むことができます。
マルチスティックフィーダー
PARTS001
PARTS003
PARTS002
を上から見たイメージ
先頭スティック部品を読み取り
