ヤマハ発動機株式会社 I M 事業部 マウンター技術部 ソ フト開発グループ MD OC- SOFT50044 16/23 Step4. フィーダ ーをセットし ます。 1. 「段取りナビゲ ーター」の表示が変 わります。 すべてのスティッ ク部品を読 み取ったならば、 スティック部品をセットし たフィ ーダーのフィーダー ID をバーコードリ ーダーで読 み取ります。 …
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50044
15/23

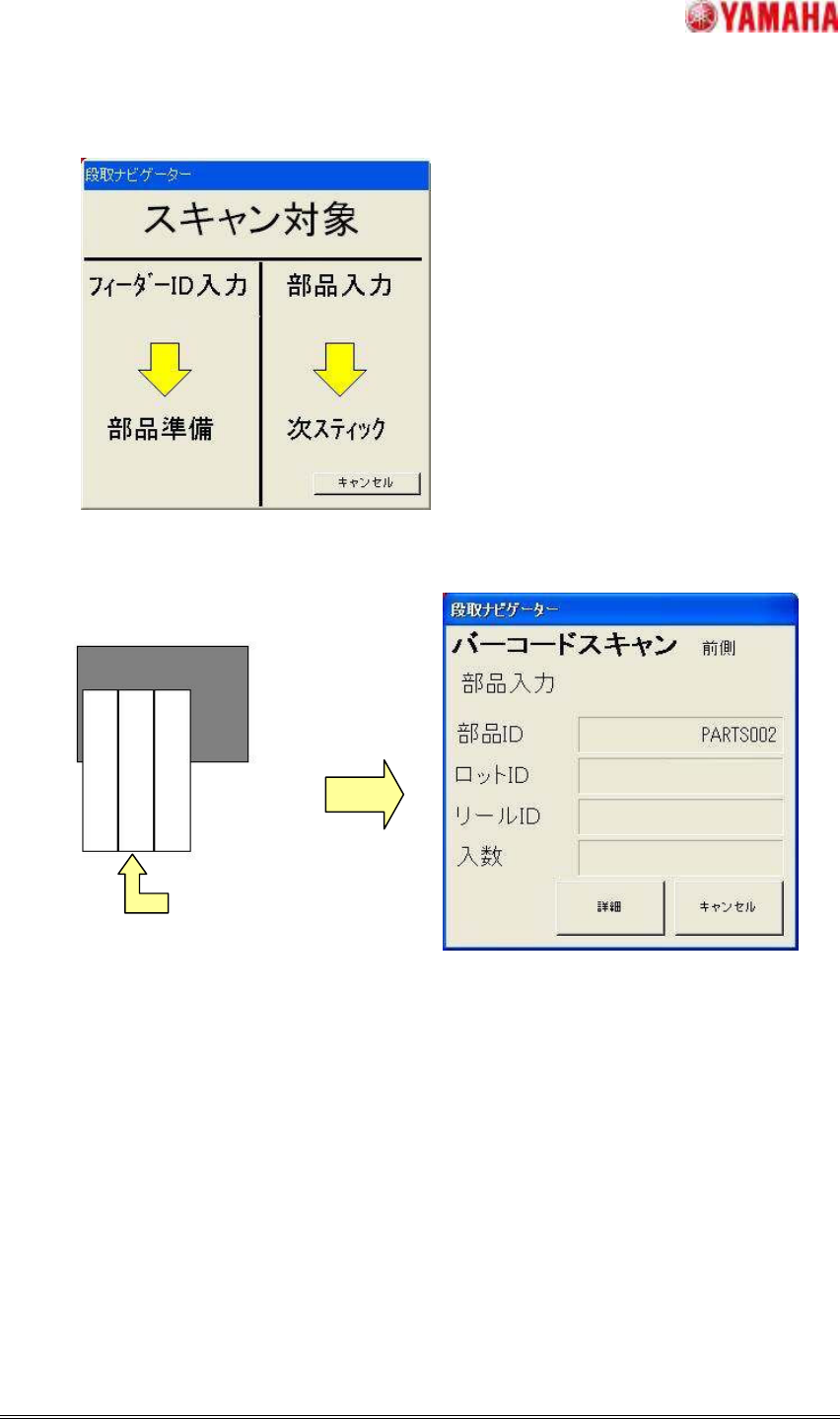

Step3.次の部品をセットします。
1.「段取りナビゲーター」の表示が変わります。
1つのフィーダーに複数のスティック部品がセットされている場合には、続けて他の部品の部品ID、
ロットIDのバーコードをバーコードリーダーで読み取ります。
すべてのスティック部品を読み取るまで、上記スティック部品の読み取りを繰り返します。
マルチスティックフィーダー
PARTS001
PARTS003
PARTS002
を上から見たイメージ
次スティック部品を読み取り
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50044
16/23

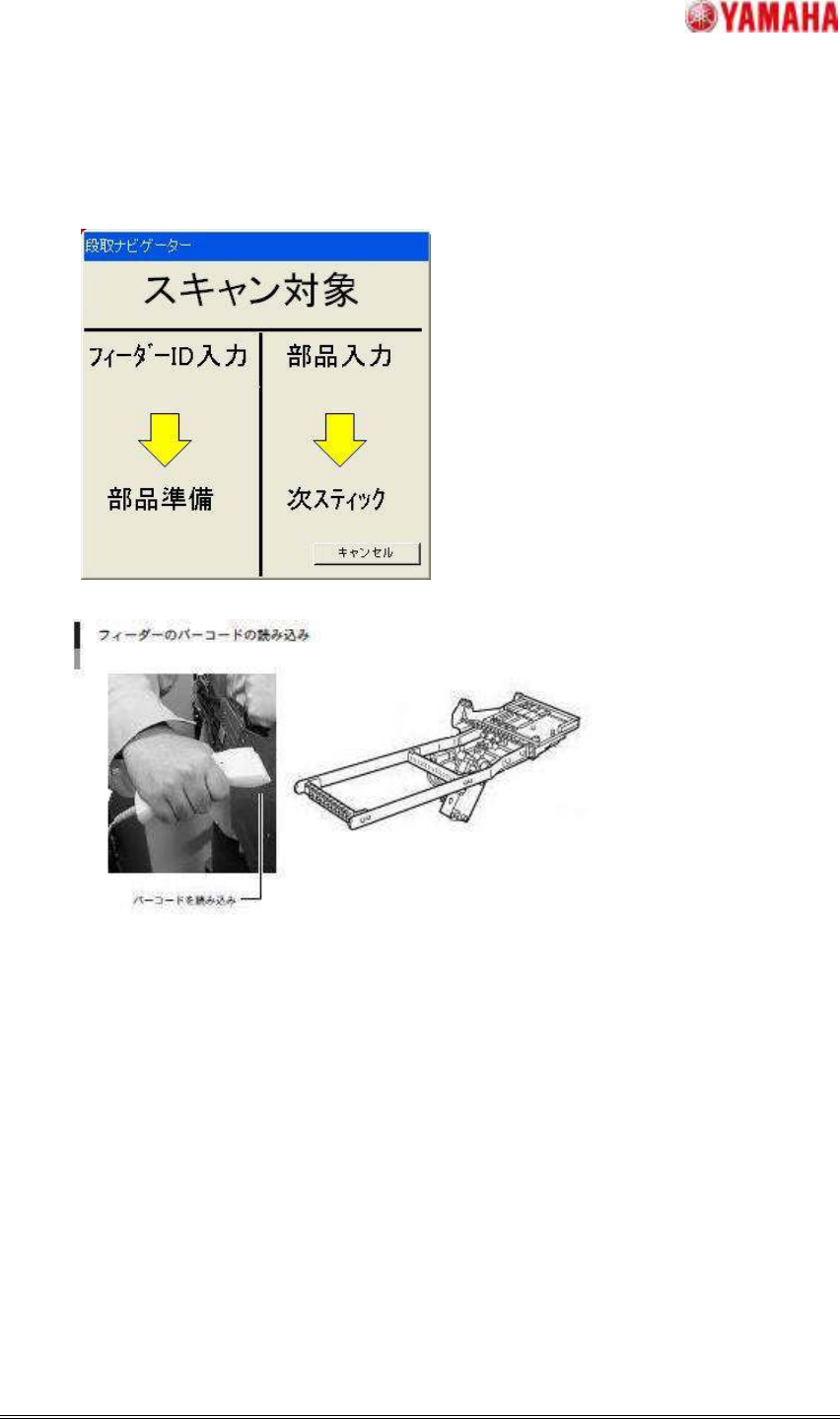

Step4. フィーダーをセットします。
1. 「段取りナビゲーター」の表示が変わります。
すべてのスティック部品を読み取ったならば、スティック部品をセットしたフィーダーのフィーダー
ID をバーコードリーダーで読み取ります。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50044
17/23

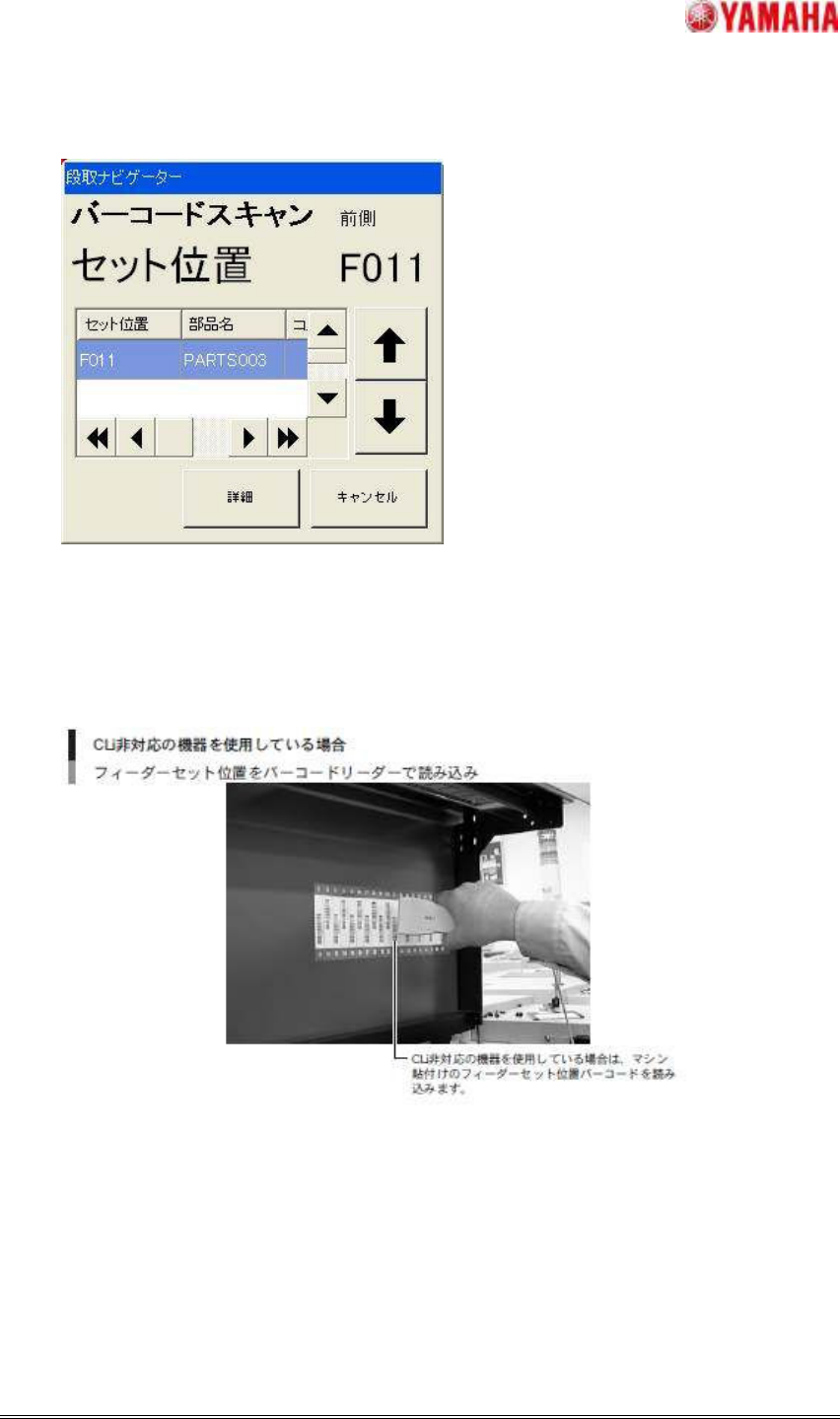

2.「段取ナビゲーター」にセット位置が表示されます。
マシンに新しいフィーダーをセットします。
CLi フィーダーとCLi 台車およびCLi に対応したマシンを使用している場合は、自動でセット位
置が認識されます。
CLi 対応でない機器の場合は、マシン側にあるフィーダーセット位置のバーコードラベルから、
新しくフィーダーをセットした場所のバーコードをバーコードリーダーで読み取ります。
