ヤマハ発動機株式会社 I M 事業部 マウンター技術部 ソ フト開発グループ MD OC- SOFT50044 5/23 2.3. 2.3. 2.3. 2.3. マシン マシン マシン マシンでの での での での 段取 段取 段取 段取 り り り り作 業 作業 作業 作業 （ （ （ （ V G VG VG VG OSV 3.x OSV3. x OSV3. x OS…
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50044
4/23

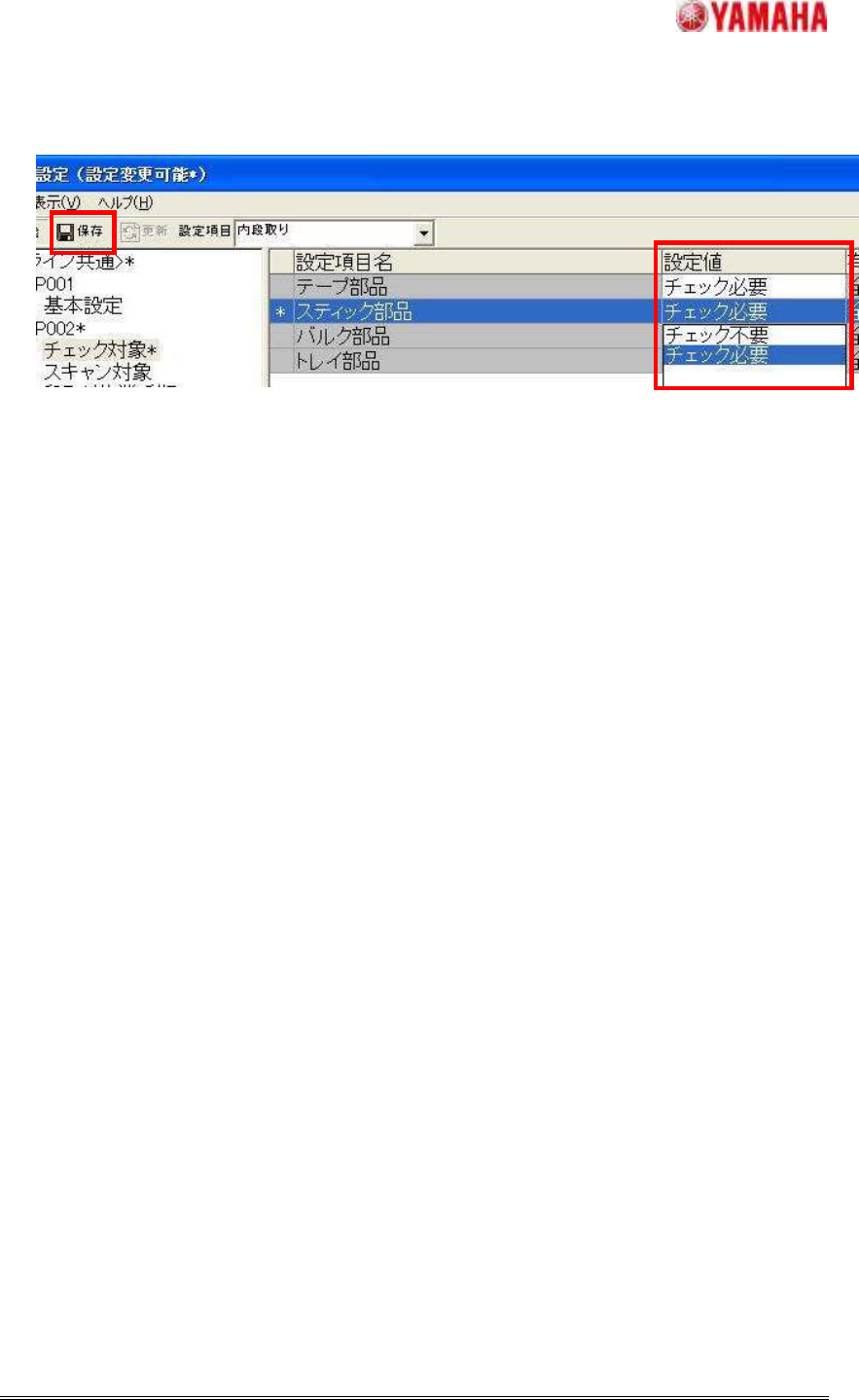

5.[スティック部品]-[設定値]のコンボボックスから、[チェック必要]を選択します。
6.[保存]ボタンをクリックし、終了します。
６
６６
６
５
５５
５
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50044
5/23
2.3.
2.3.2.3.
2.3. マシン
マシンマシン
マシンでの
でのでの
での段取
段取段取
段取り
りり
り作業
作業作業
作業（
（（
（VG
VGVG
VGOSV3.x
OSV3.xOSV3.x
OSV3.x）
））
）
2.3.1.
2.3.1.2.3.1.
2.3.1. マルチスティック
マルチスティックマルチスティック
マルチスティック部品
部品部品
部品の
のの
のセット
セットセット
セット
Step1. 部品をフィーダーにセットします。
1. ［モニタ］-［生産］ タブに表示されている内容を確認し、部品を用意します。
2. 部品をフィーダーにセットします。

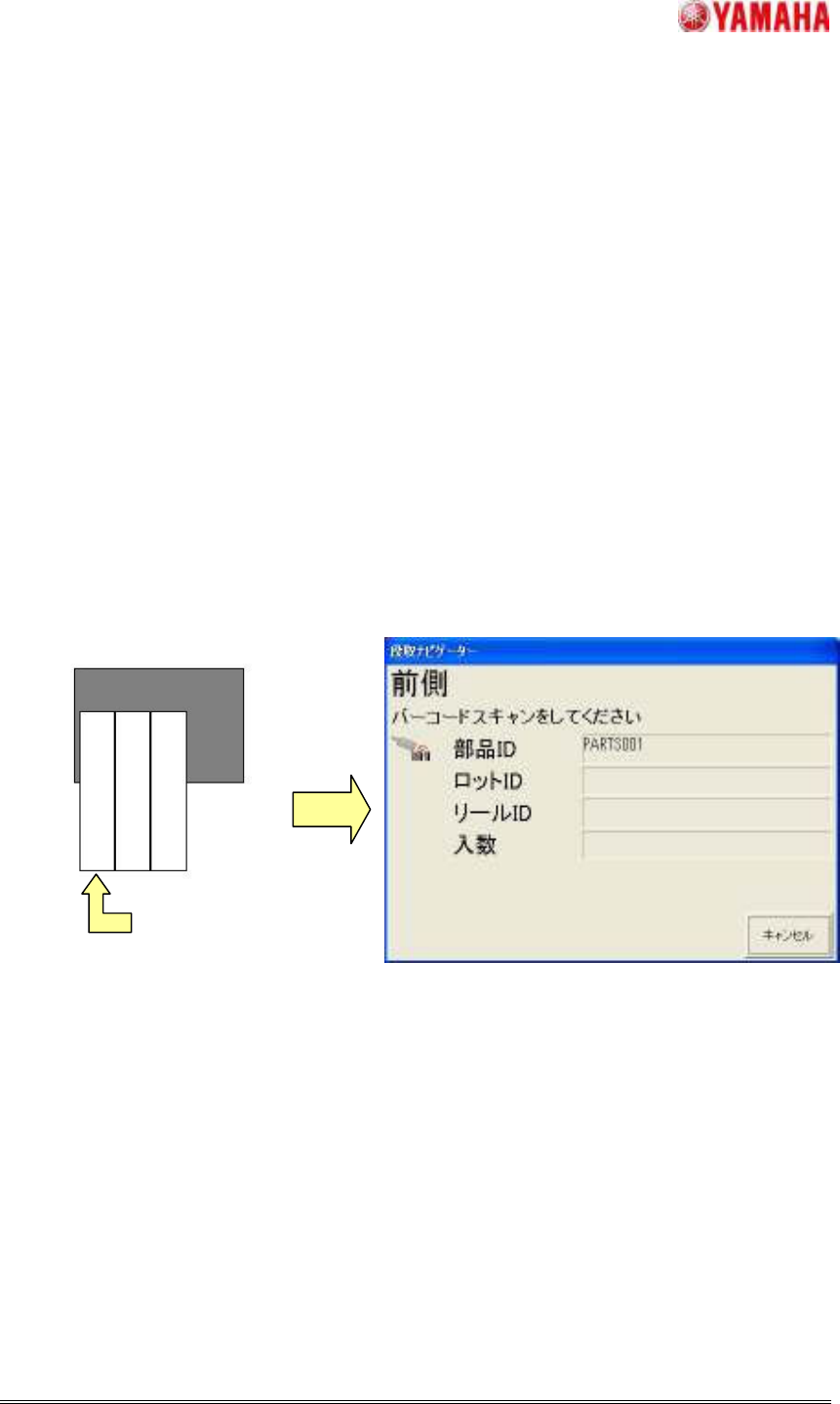

Step2. 先頭の部品をセットします。
1. フィーダーにセットされた先頭スティック部品のバーコード部分を、バーコードリーダーで読み取
ります。
1つ目のバーコードを読み込むと、「段取ナビゲーター」ダイアログが表示されます。
部品ID、ロットID、スティックID の各バーコードを読み取ります。
【参考】部品ID、ロットID、スティックIDは自由な組み合わせで読み込むことができます。
先頭スティック部品を読み取り
マルチスティックフィーダー
PARTS001
PARTS003
PARTS002
を上から見たイメージ
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50044
6/23

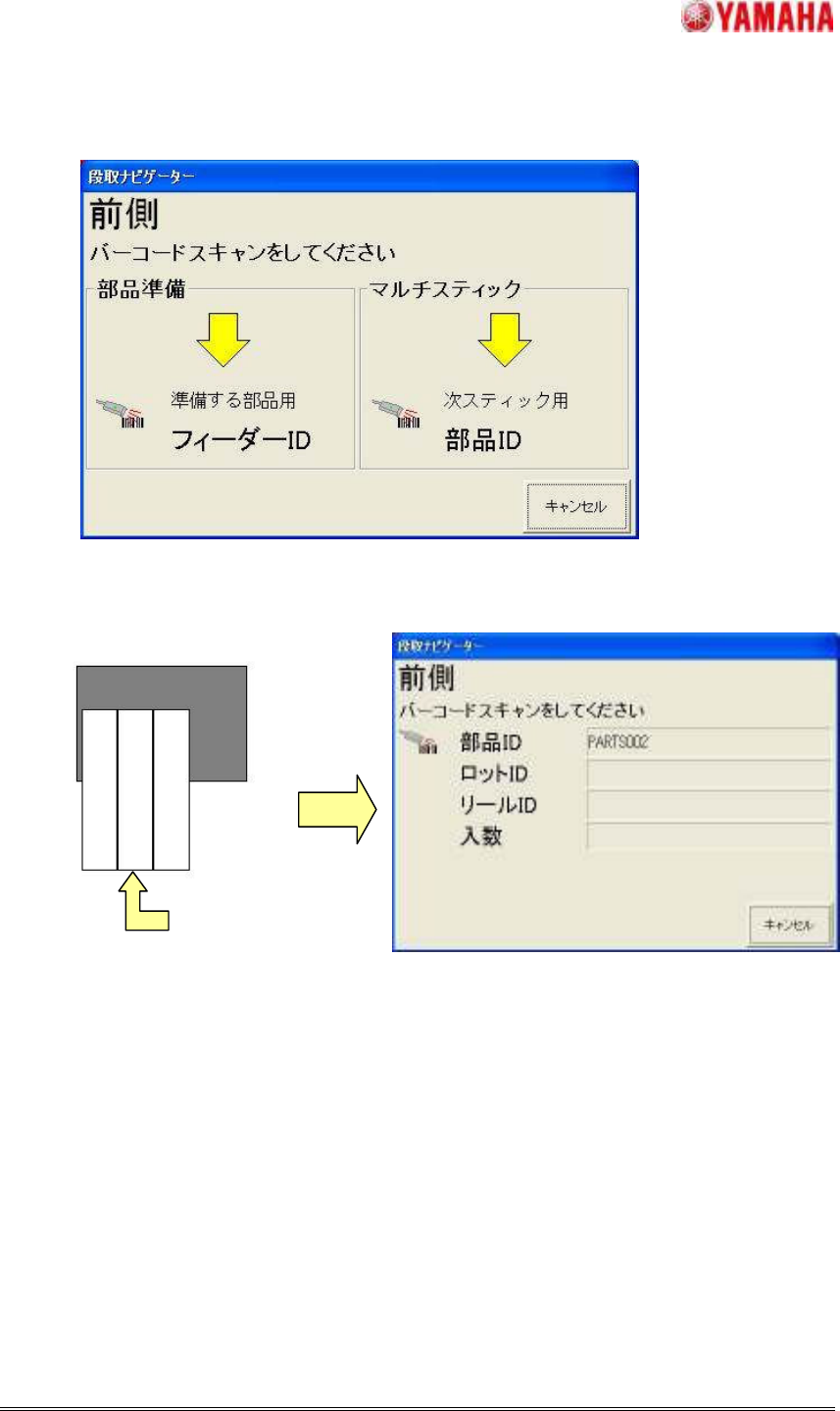

Step3. 次の部品をセットします。
1. 「段取ナビゲーター」の表示が変わります。
1つのフィーダーに複数のスティック部品がセットされている場合には、続けて他の部品の部品ID、
ロットID、スティックIDのバーコードをバーコードリーダーで読み取ります。
すべてのスティックを読み取るまで、上記スティック部品の読み取りを繰り返します。
マルチスティックフィーダー
PARTS001
PARTS003
PARTS002
を上から見たイメージ
次スティック部品を読み取り
