3.2 生產設定
設定生產所需的設定值並檢查動作。
在主選單中。
1.
按下
Product
config
• 會顯示生產設定選單。
∗
按下功能按鈕會顯示相對應的設定畫面。
Page 3-5
3.2 生產設定

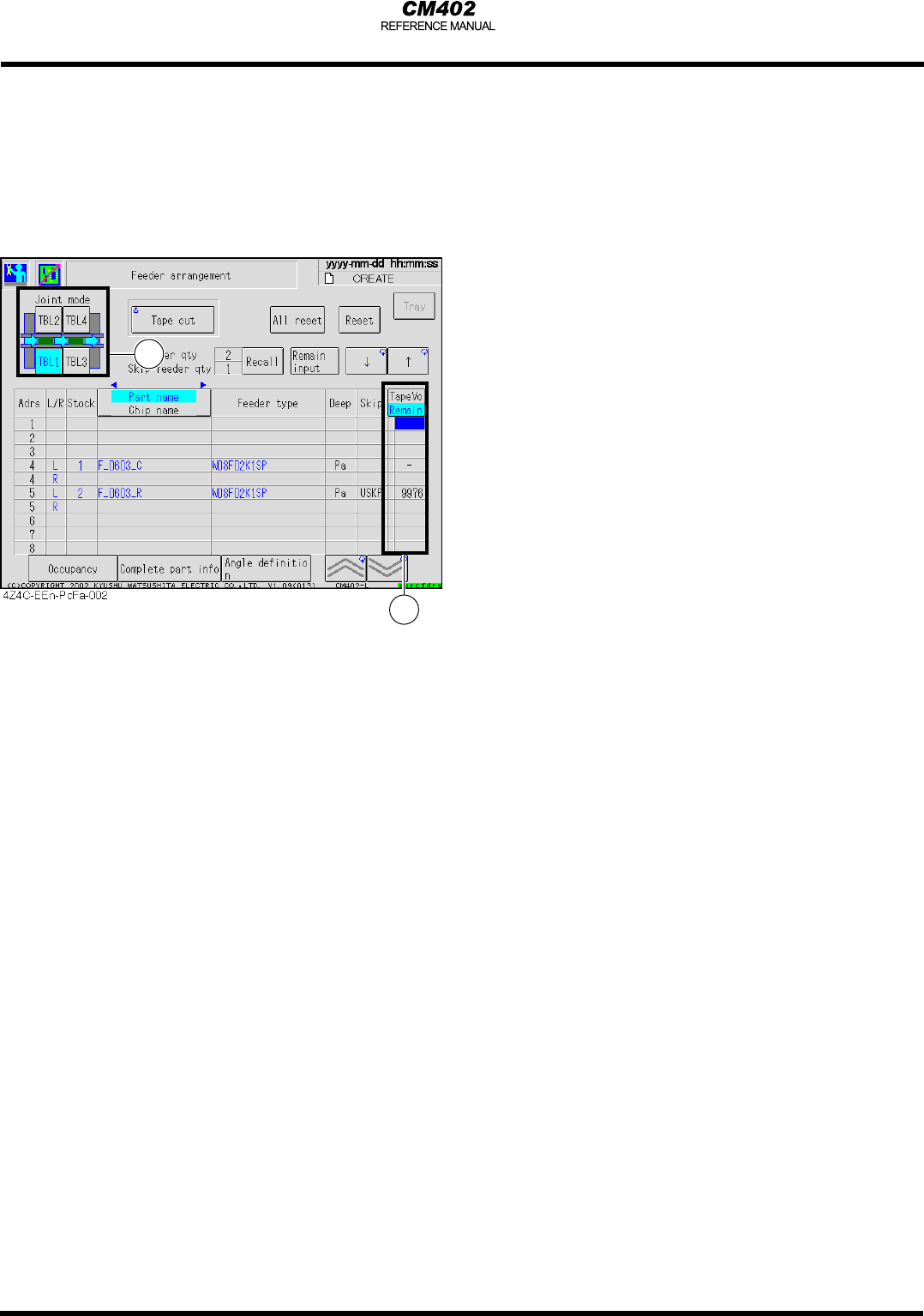

3.2.1 料架配置
您可以檢查哪個零件在哪個料站。
首先，檢查配置於該工作台上料站的狀態。
∗ 每個料架的零件資訊顯示在依序排列的料站上，在佔用狀態中，可以從料站表一眼看出哪個
料站正在使用中。
在這個畫面中也顯示了剩餘零件的數量及各料捲頂部的數量。
2
1
• 點選料站表如 ? ，您可以選擇如下：
[Tape cut]
點選此按鈕可切斷料帶。
[All reset]
復原所有料站的剩餘零件數量及各料捲頂部的數量。
點選此按鈕後，會顯示確認訊息，
如要確認請按﹝YES﹞。
[Reset]
重置目前游標所在料站的剩餘零件數量，料捲頂部的重置目前游標所在料站的剩餘零件數量，料捲
數量。〈點選﹝↑﹞或﹝↓﹞可上下移動游標位置。〉
[Call by Adrs]
點選此按鈕顯示可輸入數值的畫面。
當輸入一個料站數值並按下﹝ENT﹞鍵後，游標將移動
到指定的料站位置上。
[Recall]
重新檢查料架的資訊，並重新顯示剩餘零件數量及
料捲頂部的數量。
[Remain input]
假如與實際料架上的數量不符，可在此輸入剩餘數量。
Page 3-6
3.2.2更換頂針
這個部分介紹頂針與頂針托盤一起更換的方法。
[TBL1],[TBL2],[TBL3],[TBL4]
用於選擇您希望更換頂針的工作台。
UNLOCK
+
[Pin change start]
軌道會變寬到極限，頂針托盤升起讓您可以
從前方將其抽出。
UNLOCK
+
[Pin change complete]
頂針托盤下降，傳送軌道回歸原位。
3.2.3 更換吸嘴
可以檢查每個工作頭的吸嘴排列，顯示目前裝在工作頭上的吸嘴名稱。
T 在未安裝吸嘴交換器時
∗ 高速工作頭的畫面
1
• 按下您想要檢查的工作頭 ?
UNLOCK
+
[Nzl set posi move]
將工作頭移動到吸嘴設定的位置。
UNLOCK
+
[Nozl set chk]
辨識吸嘴是否設置正確，並顯示測量值(吸嘴
直徑、吸嘴位置)。在未安裝吸嘴或進行吸嘴
檢查前，吸嘴位置的值應為0.0。
如果設置不正確，將顯示警告訊息。
[Recog scrn]
顯示在執行吸嘴設置檢查時所帶出來的辨識
畫面。
Page 3-7
