3.4.1ReturntoOrigin( 回原點) 將所有的軸回歸原點。 ∗ 在執行前請確認軌道上沒有基板。 ∗ 在你在機器調整選單中點選 [Return to origin] ， 請確認伺服開關開通 UNLOCK ST ART 然後一起按下右側兩個功能鍵 所有的軸將會回歸原點。 → ∗ 以下為高速工作頭的畫面 P a ge 3 -16
2.
3.4 機器調整
3.4 Machine Adjustment (機器調整)
用來檢查動作即對機器各部未進行調整。
∗ 您無法從操作員模式中從主畫面點選此功能(預設值)。
此按鈕(在主畫面)
1.
點選
Machine
adjust
•
顯示機器調整選單。
∗
點選功能按鈕可顯示各個調整畫面
4Z4C-EEn-Ma-001
注意
當要回到<Main menu> (主畫面)時而按下
此功能鍵時，會有訊息顯示如下：
•
當基板支架升起時，會提示降下基板支架，以避免碰撞
• 當Z軸降下會顯示將其退回原位，以避免碰撞吸嘴
• 當料帶切割器關閉時會提示將其打開
Page 3-15
3.4.1ReturntoOrigin(回原點)
將所有的軸回歸原點。
∗
在執行前請確認軌道上沒有基板。
∗ 在你在機器調整選單中點選 [Return to origin]， 請確認伺服開關開通
UNLOCK
START
然後一起按下右側兩個功能鍵
所有的軸將會回歸原點。
→
∗

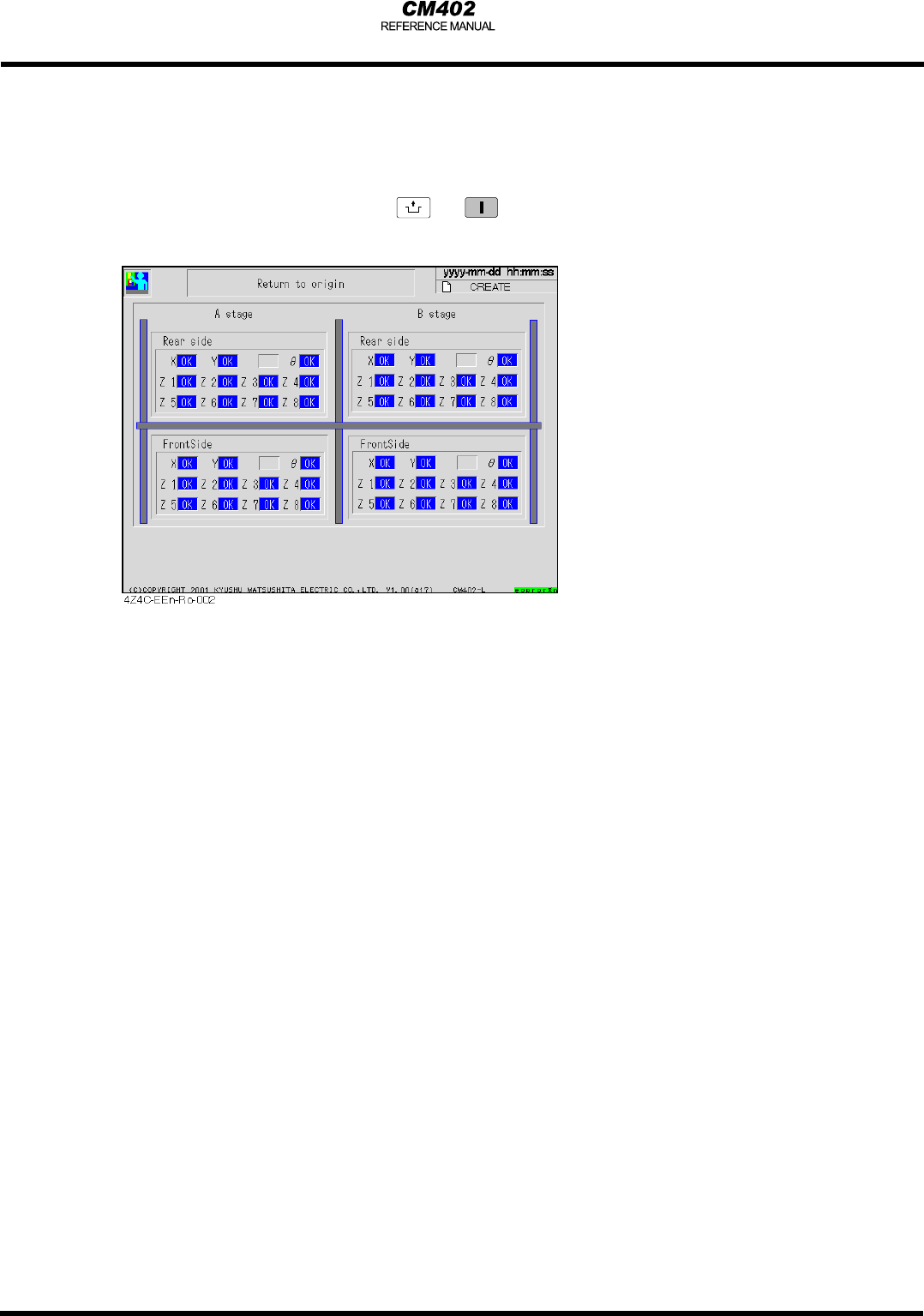

以下為高速工作頭的畫面
Page 3-16
3.4.2 Conveyor Width Adjustment (軌道寬度調整)
M35E
要在軌道放入或取出基板必須將關閉伺服開關！
否則如果機器啟動您將會受到嚴重傷害。
警告
用來依照設定的基板大小自動調整軌道的寬度。
∗
在執行前請確認軌道上沒有基板。
∗ 當你從機器調整選單點選 [Cnvr adjustment] 後，請確認伺服開關開通，
UNLOCK
START
然後同時按下右側所示兩個功能鍵
<Cnvr adjustment> 畫面將會顯示。
→
1 2
1.
點選此按鈕將軌道寬度調整到生產資料
的基板寬度
•
如果要自行設定基板寬度，則用數字鍵盤輸入
UNLOCK
2.
按下
+
[Run]
•
自動調整傳輸軌道。
∗
初始畫面顯示現在的基板寬度
(如果從未進行寬度調整，則顯示為0.0)
Page 3-17
