3.2 生產設定 T 當已安裝吸嘴交換器時 顯示每個工作頭及吸嘴更換器內安裝的吸嘴名稱，並且可以更換吸嘴。 ∗ 高速工作頭的畫面 1 • 按下您想要檢查的工作頭 ? [ M easu r e v a l ue] 當已安裝吸嘴交換器時，會有另一個畫面顯示 測量值(吸嘴直徑、吸嘴位置)。 當沒有吸嘴或進行吸嘴檢查的動作前，吸嘴位 置的數值顯示為 0.0。 [All no nozz le] 清除安裝在此工作頭的吸嘴資訊。 [Discord …

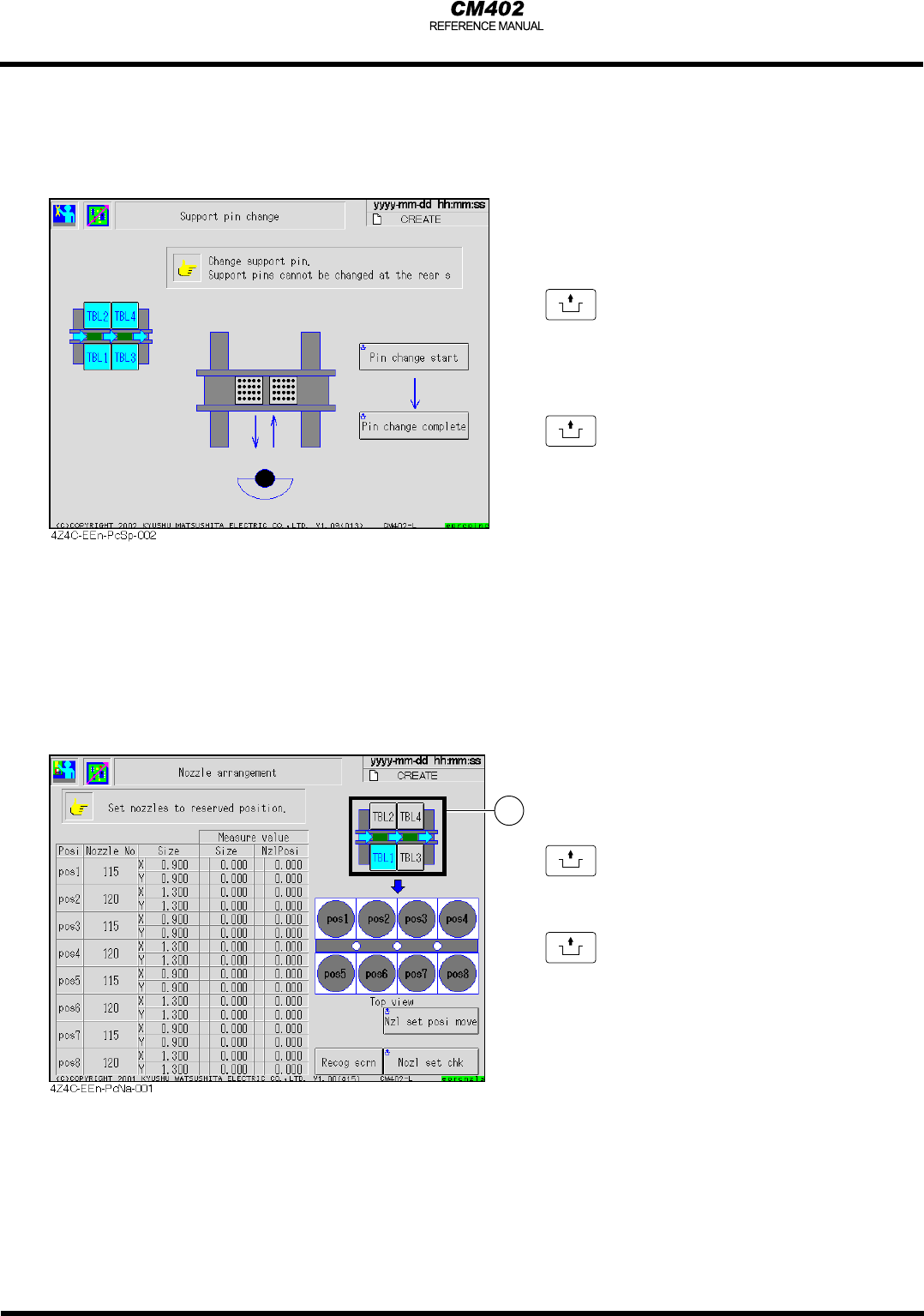

3.2.2更換頂針
這個部分介紹頂針與頂針托盤一起更換的方法。
[TBL1],[TBL2],[TBL3],[TBL4]
用於選擇您希望更換頂針的工作台。
UNLOCK
+
[Pin change start]
軌道會變寬到極限，頂針托盤升起讓您可以
從前方將其抽出。
UNLOCK
+
[Pin change complete]
頂針托盤下降，傳送軌道回歸原位。
3.2.3 更換吸嘴
可以檢查每個工作頭的吸嘴排列，顯示目前裝在工作頭上的吸嘴名稱。
T 在未安裝吸嘴交換器時
∗ 高速工作頭的畫面
1
• 按下您想要檢查的工作頭 ?
UNLOCK
+
[Nzl set posi move]
將工作頭移動到吸嘴設定的位置。
UNLOCK
+
[Nozl set chk]
辨識吸嘴是否設置正確，並顯示測量值(吸嘴
直徑、吸嘴位置)。在未安裝吸嘴或進行吸嘴
檢查前，吸嘴位置的值應為0.0。
如果設置不正確，將顯示警告訊息。
[Recog scrn]
顯示在執行吸嘴設置檢查時所帶出來的辨識
畫面。
Page 3-7
3.2 生產設定

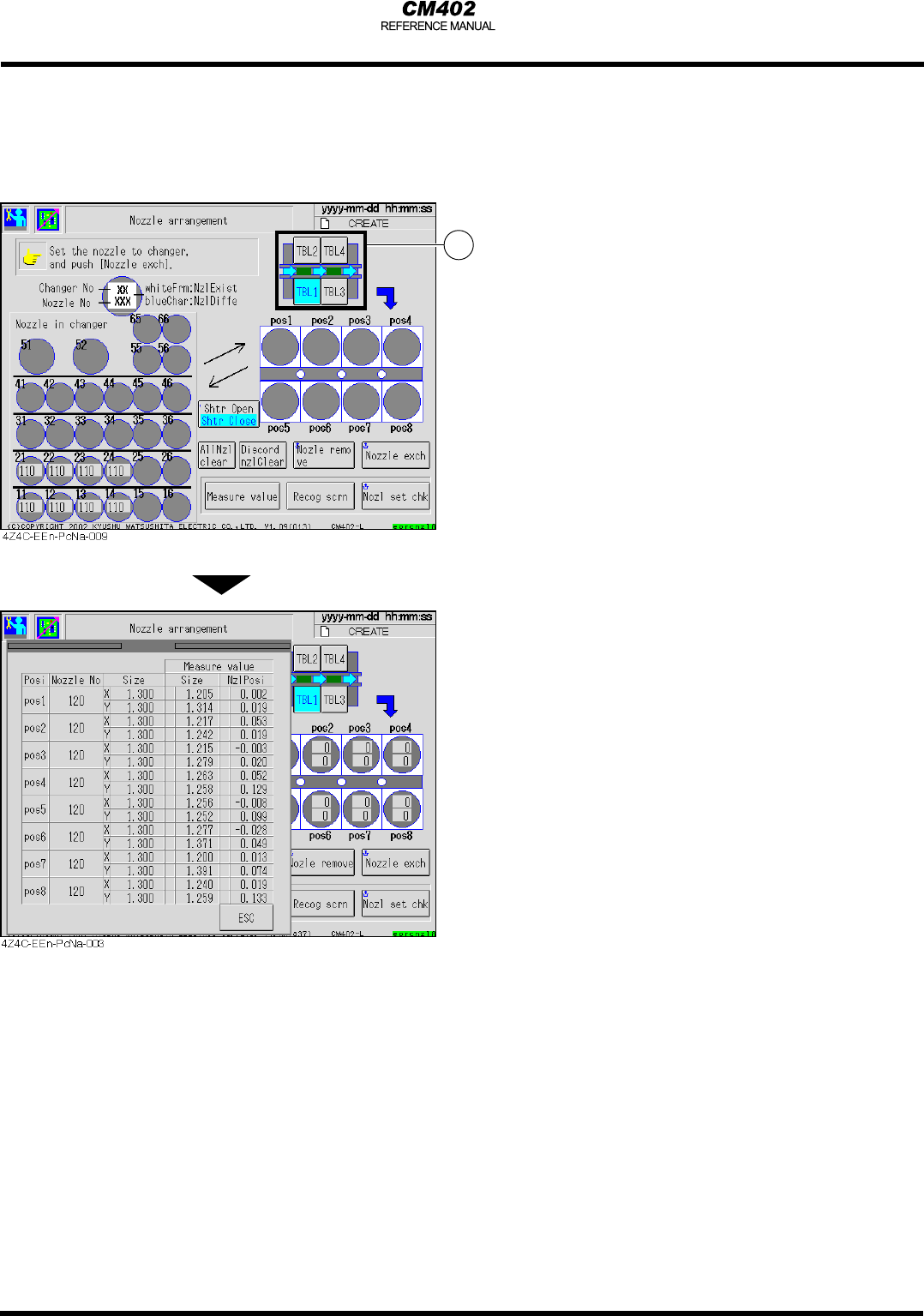

T當已安裝吸嘴交換器時
顯示每個工作頭及吸嘴更換器內安裝的吸嘴名稱，並且可以更換吸嘴。
∗ 高速工作頭的畫面
1
• 按下您想要檢查的工作頭?
[Measure value]
當已安裝吸嘴交換器時，會有另一個畫面顯示
測量值(吸嘴直徑、吸嘴位置)。
當沒有吸嘴或進行吸嘴檢查的動作前，吸嘴位
置的數值顯示為 0.0。
[All no nozzle]
清除安裝在此工作頭的吸嘴資訊。
[Discord nzlClear]
清除安裝在此工作頭上不一致的吸嘴資訊(不含
在吸嘴交換器上的資料)。
[Nozzle remove]
將所有安裝在此工作頭上的吸嘴送回交換器。
[Nozzle exch]
依目前在機器中讀取的生產資料的吸嘴資訊，更
換工作頭內的吸嘴。
Page 3-8
T當使用多功能工作頭時
您可以改變工作頭的吸嘴設定
• 選擇工作頭然後從吸嘴交換器選擇您想要進
行設定的吸嘴。
[No nozzle]
清除選擇的工作頭上的吸嘴資訊。
3.2.4 更換料架台車
本章節介紹如何裝載和卸下料架台車。
UNLOCK
+
[Gang change start]
執行更換台車之前必須進行的動作，例如
裝著頭退後。
UNLOCK
+
[Feeder base up]
升高台車上的料架底部。
UNLOCK
+
[Feeder base down]
降低台車上的料架底部。
注意
為了確保安全，[Feeder base down]功能只有在台車裝入(連接)到機器後才能進行。
要在機器外降低台車底部，必須拔除與機器的連接線。
Page 3-9
