JX-200_包装要领书.pdf - 第11页
Ｒｅｖ. 1.0 包装要领书 5. 底桥部 5-1 ．底桥整体 气泡包装材料 纤维丝胶带 图 5-1-1 如上图所示，用气泡包装材包，然后用纤维丝胶带固定好。 输送部及底座桥架的包装结束后，用防锈纸将输送部及底座桥架整体覆盖，以纤维丝胶带固定之。 5-2 ． CAL 构件 把 CAL 构件防锈纸包好，包装到其他附属品通用包装箱。 气泡包装材料 聚氯乙稀塑料袋 图 5-2-1 8
Ｒｅｖ. 1.0
包装要领书
4. ATC 装置
１） 请用气泡包装材料覆盖 ATC 表面。
２） 请用纤维丝胶带从气泡包装材料上方成十字形将其固定。
纤维丝胶带
气泡包装材料
图 4-1 ATC 装置
7
Ｒｅｖ. 1.0
包装要领书
5. 底桥部
5-1．底桥整体
气泡包装材料
纤维丝胶带
图 5-1-1
如上图所示，用气泡包装材包，然后用纤维丝胶带固定好。
输送部及底座桥架的包装结束后，用防锈纸将输送部及底座桥架整体覆盖，以纤维丝胶带固定之。
5-2．CAL 构件
把 CAL 构件防锈纸包好，包装到其他附属品通用包装箱。
气泡包装材料聚氯乙稀塑料袋
图 5-2-1
8
Ｒｅｖ. 1.0
包装要领书

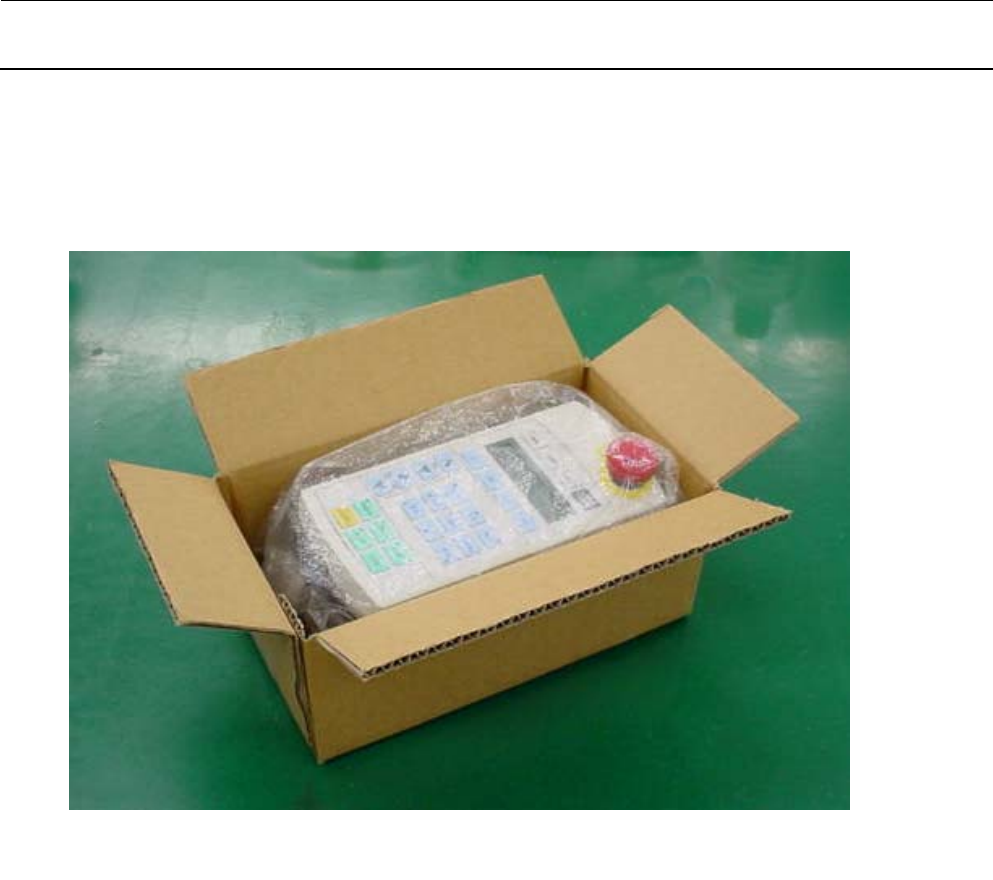

6. HOD BOX（选购品）
参照Ｅ５３０２７０００Ａ０进行包装。包装后，用牛皮纸胶带(宽度 50mm)把包装纸箱的盖封好。
图 6-1
9
