Ｒｅｖ. 1.0 包装要领书 危险 为了防止突然的起动造成的事故，请关掉电源之后再进行操作。 ※ 拆下零件后，其安装螺钉应与该零件包装在一起。 1. 贴装头装置部分 1-1 ．包装材料的安装 把防锈纸 ( 王子制纸公司产 「KS-VC1 费乐普来特 u-35ss-1（ 塑料用 ）」 包上贴装头装置， 并在 OCC 摄像装 置和灯光装置之间放入干燥剂。 图 1-1-1 贴装头的包装 干燥剂 防锈纸 1
Ｒｅｖ. 1.0
包装要领书
目录
1. 贴装头装置部分....................................................................................................................................................................................1
1-1． 包装材料的安装.......................................................................................................................................................................1
1-2． 贴装头装置固定零件的固定 ..............................................................................................................................................2
1-2-1． LNC贴装头Z轴固定零件的固定...........................................................................................................................2
2. XY装置部分.............................................................................................................................................................................................3
2-1． X轴框架的固定.........................................................................................................................................................................3
2-2． 贴片头部分的固定..................................................................................................................................................................4
3. 传送带装置 .............................................................................................................................................................................................5
3-1． 包装附属品.................................................................................................................................................................................5
3-2． 包装方法 .....................................................................................................................................................................................6
3-2-1． 中央部分.........................................................................................................................................................................6
4. ATC装置...................................................................................................................................................................................................7
5. 底桥部 .......................................................................................................................................................................................................8
5-1． 底桥整体 .....................................................................................................................................................................................8
5-2． CAL构件 ......................................................................................................................................................................................8
6. HOD BOX（选购品）.........................................................................................................................................................................9
7. 视觉监视器 .......................................................................................................................................................................................... 10
8. 信号灯（选购品）............................................................................................................................................................................ 12
9. KB支架组、鼠标板........................................................................................................................................................................... 12
10. 安全防护罩 .......................................................................................................................................................................................... 13
11. LCD监视器 ........................................................................................................................................................................................... 14
12. 主机整体 ............................................................................................................................................................................................... 15
12-1． 主机整体 ................................................................................................................................................................................ 15
12-2． 护罩.......................................................................................................................................................................................... 17
13. 包装附属品 .......................................................................................................................................................................................... 19
13-1． 包装纸箱（E5010715000）外包装 ............................................................................................................................ 19
13-2． 包装纸箱内装物清单........................................................................................................................................................ 20
14. 传送延长部（选购品）.................................................................................................................................................................. 28
15. 其他选项 ............................................................................................................................................................................................... 29
15-1． 可选托座 ................................................................................................................................................................................ 29
15-2． FD驱动器、CD驱动器 ..................................................................................................................................................... 29
15-3． 主管路过滤器 ...................................................................................................................................................................... 30
15-4． 传送口护罩部分的包装（含EN规格时） ............................................................................................................... 31
Ｒｅｖ. 1.0
包装要领书
危险
为了防止突然的起动造成的事故，请关掉电源之后再进行操作。
※ 拆下零件后，其安装螺钉应与该零件包装在一起。

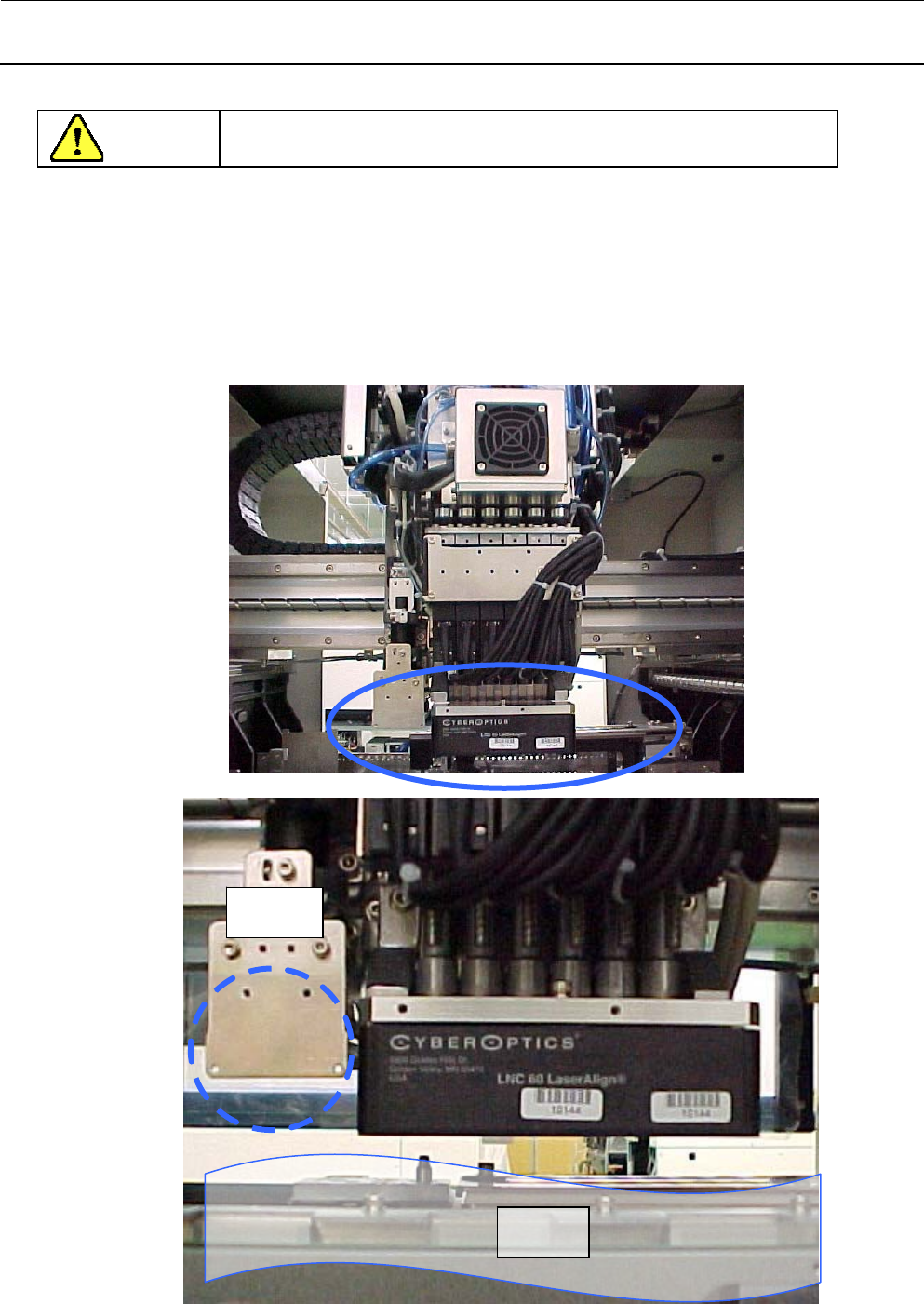

1. 贴装头装置部分
1-1．包装材料的安装
把防锈纸(王子制纸公司产「KS-VC1 费乐普来特 u-35ss-1（塑料用）」包上贴装头装置，并在 OCC 摄像装
置和灯光装置之间放入干燥剂。
图 1-1-1 贴装头的包装
干燥剂
防锈纸
1
Ｒｅｖ. 1.0
包装要领书

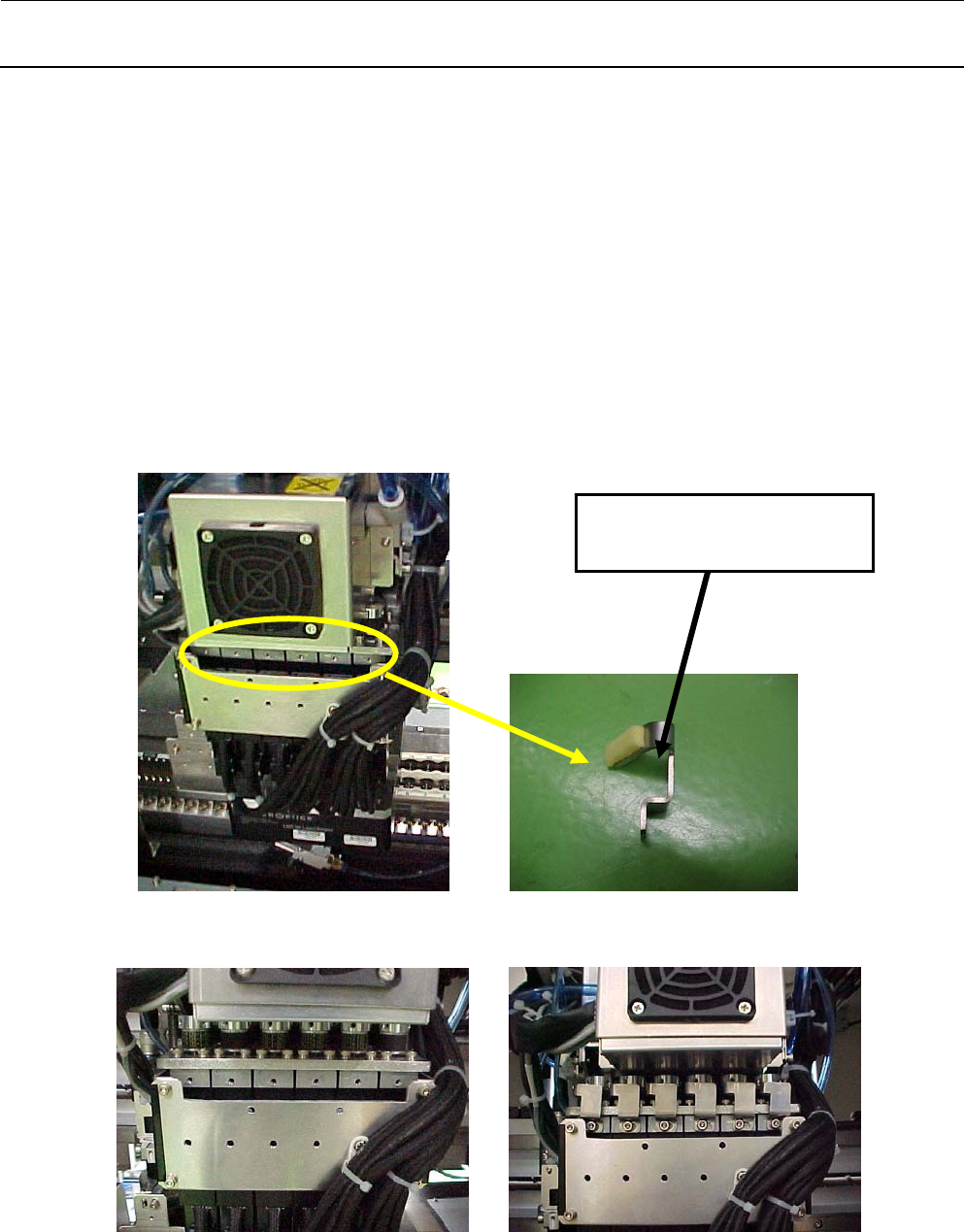

1-2．贴装头装置固定零件的固定
1-2-1．LNC 贴装头 Z 轴固定零件的固定
１） 限制挡板按下图所示贴在 ZM 止动器上。
２） 确认 Z 轴位于最上方的位置，然后将止动器装在 Z 电动机的分接抽头部（下图○部），使限制挡板
碰到皮带并进行固定。
（请把警示标签与带垫圈的内六角螺栓一起固定在右侧的一个位置。）
３） 确认 Z 轴已被固定，不会向上下方向移动。
40046528 ZM 止动器
40046644 ZM 橡胶
LNC Z轴固定零件的位置 ZM 止动器
（固定前） （固定后）
图 1-2-1 LNC 贴装头 Z 轴固定零件的固定
2
