JX-200_包装要领书.pdf - 第32页
Ｒｅｖ. 1.0 包装要领书 15. 其他选项 附带下列可选部件时，包装方法如下。 15-1 ．可选托座 从机体上拆下，用气泡膜包裹后放入纸板箱。 15-2 ． FD 驱动器、 CD 驱动器 放在产品盒里，放入纸板箱。 可选托座 安装螺丝 （×2） 29
Ｒｅｖ. 1.0
包装要领书
14. 传送延长部（选购品）
须从贴片机主体上拆下来包装
｡
① 参照下图，从贴片机上拆下传送延长部｡
拆下 4 个部位的定位螺钉｡与螺钉旋紧在一起的还有垫圈，故请注意｡
② 将卸下的零件用气泡包装材料包装，也放在附件箱内｡
定位螺钉
垫圈
定位螺钉
垫圈
28
Ｒｅｖ. 1.0
包装要领书
15. 其他选项
附带下列可选部件时，包装方法如下。
15-1．可选托座
从机体上拆下，用气泡膜包裹后放入纸板箱。
15-2．FD 驱动器、CD 驱动器
放在产品盒里，放入纸板箱。
可选托座
安装螺丝（×2）
29
Ｒｅｖ. 1.0
包装要领书

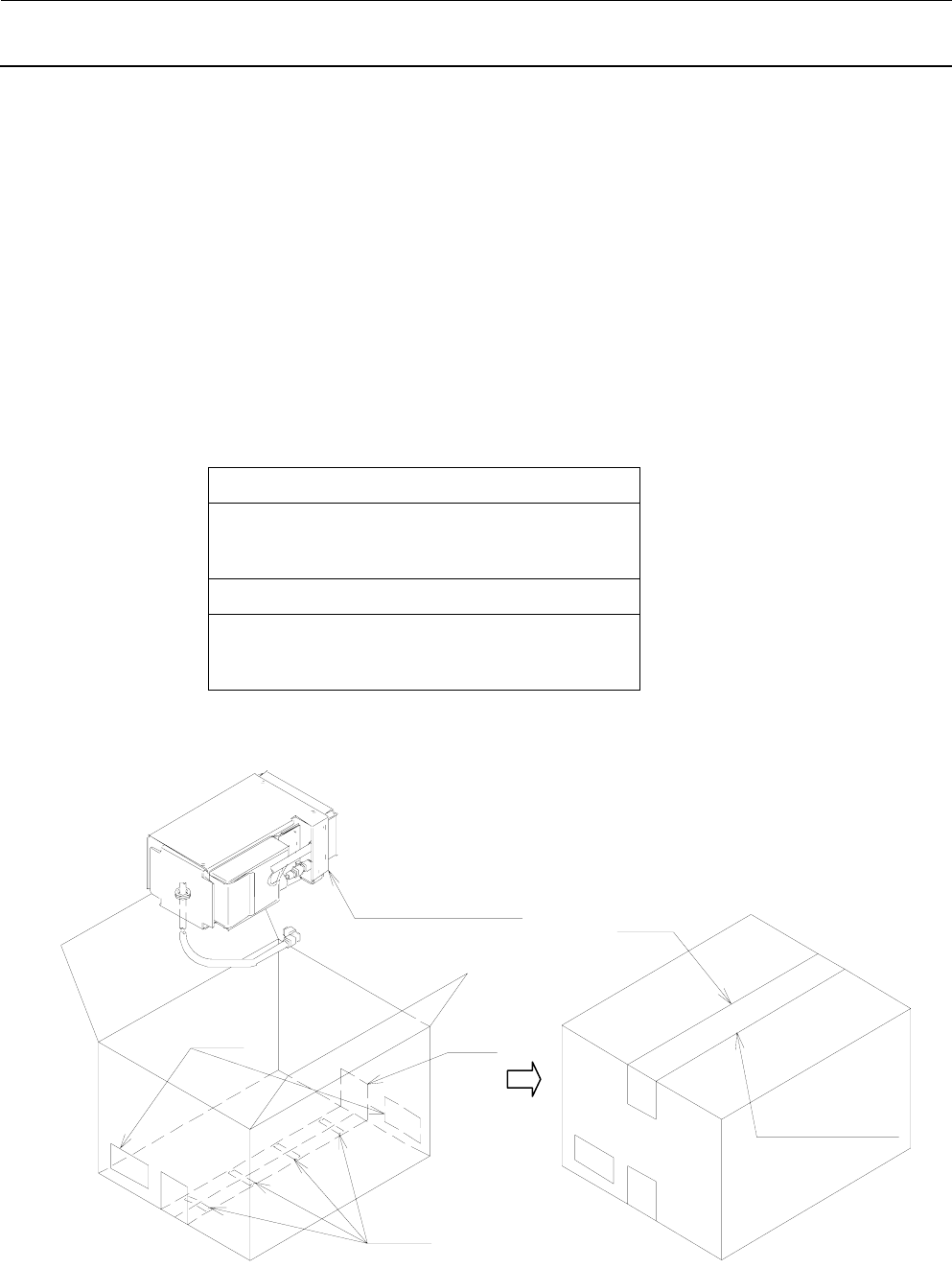

15-3．主管路过滤器
包装到纸板箱（E5010715000）内
１． 纸板箱底面要用 4 个封箱钉固定，以胶带封贴。
２． 在纸板箱底面铺上泡沫塑料或气泡膜，将主管路过滤器组放在上面。
３． 要用泡沫塑料或气泡膜把纸板箱内的空隙填满。
注）附属的空气管要宽松地弯曲包装，避免途中折曲。
注）排液槽的盖帽要用胶带固定在主管路过滤器组上。
４． 关闭纸板箱，上面要用胶带（写有“小心轻放”字样的）封贴。
标签印字内容
PARTS No.
货号
PARTS NAME
品名
主管路过滤器组
标签
胶带
胶带
封箱钉
有小心轻
30
